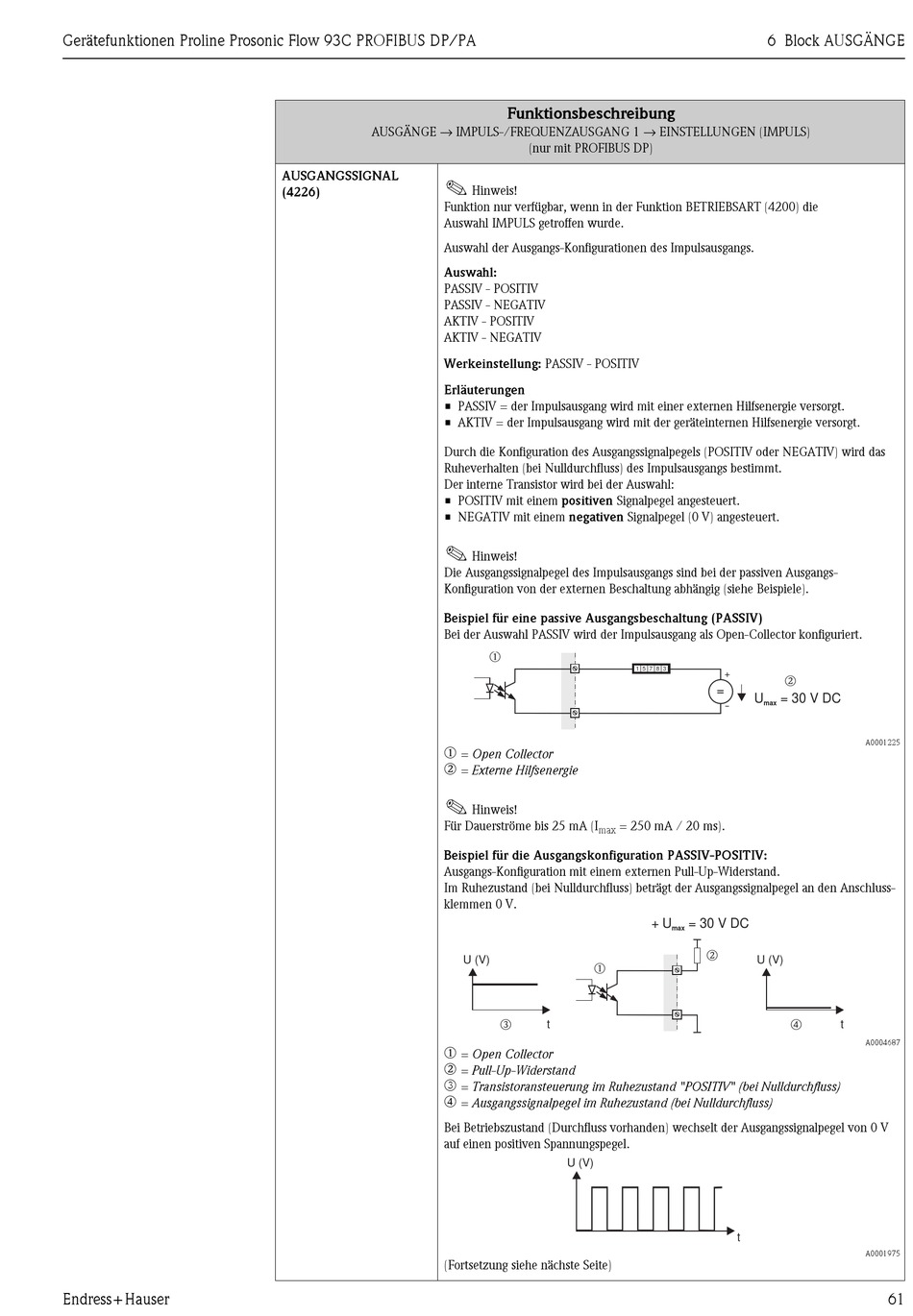

Endress+Hauser Proline Prosonic Flow 93C PROFIBUS DP/PA Handbuch Seite 61

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (IMPULS)
AUSGANGSSIGNAL
!
(4226)
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
Auswahl der Ausgangs-Konfigurationen des Impulsausgangs.
Auswahl:
PASSIV - POSITIV
PASSIV - NEGATIV
AKTIV - POSITIV
AKTIV - NEGATIV
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
• PASSIV = der Impulsausgang wird mit einer externen Hilfsenergie versorgt.
• AKTIV = der Impulsausgang wird mit der geräteinternen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV) wird das
Ruheverhalten (bei Nulldurchfluss) des Impulsausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Die Ausgangssignalpegel des Impulsausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Impulsausgang als Open-Collector konfiguriert.
m
n
!
Für Dauerströme bis 25 mA (I
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an den Anschluss-
klemmen 0 V.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
m
= Open Collector
= Externe Hilfsenergie
Hinweis!
= 250 mA / 20 ms).
max
U (V)
m
o
t
= Open Collector
= Pull-Up-Widerstand
= Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
6 Block AUSGÄNGE
1 5 7 8 3
+
n
=
U = 30 V DC
max
-
+ U = 30 V DC
max
n
U (V)
p
t
A0001225
t
A0004687
A0001975
61
