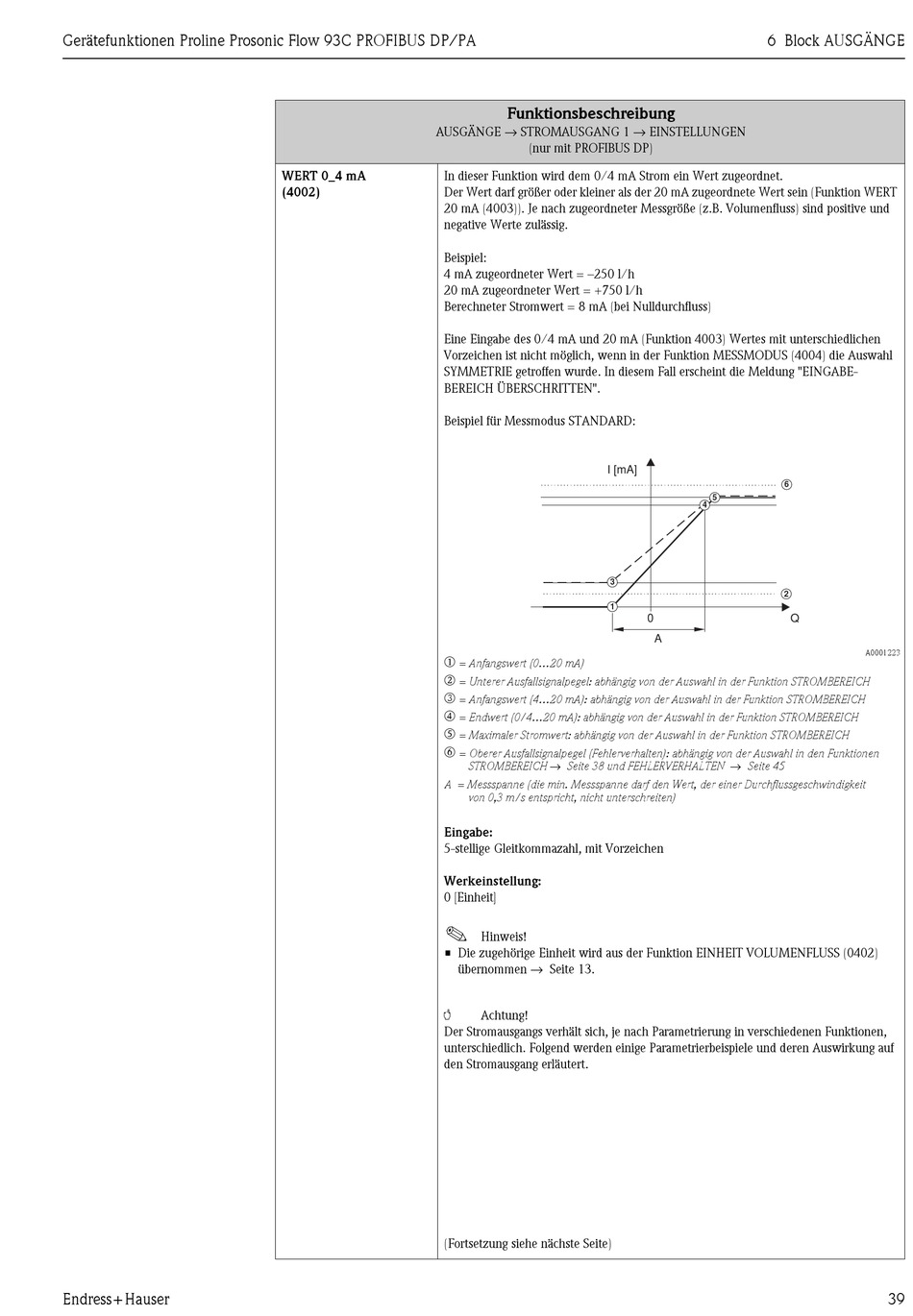

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → STROMAUSGANG 1 → EINSTELLUNGEN
WERT 0_4 mA
In dieser Funktion wird dem 0/4 mA Strom ein Wert zugeordnet.
(4002)
Der Wert darf größer oder kleiner als der 20 mA zugeordnete Wert sein (Funktion WERT
20 mA (4003)). Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und
negative Werte zulässig.
Beispiel:
4 mA zugeordneter Wert = –250 l/h
20 mA zugeordneter Wert = +750 l/h
Berechneter Stromwert = 8 mA (bei Nulldurchfluss)
Eine Eingabe des 0/4 mA und 20 mA (Funktion 4003) Wertes mit unterschiedlichen
Vorzeichen ist nicht möglich, wenn in der Funktion MESSMODUS (4004) die Auswahl
SYMMETRIE getroffen wurde. In diesem Fall erscheint die Meldung "EINGABE-
BEREICH ÜBERSCHRITTEN".
Beispiel für Messmodus STANDARD:
m
n
o
p
q
r
A = Messspanne (die min. Messspanne darf den Wert, der einer Durchflussgeschwindigkeit
Eingabe:
5-stellige Gleitkommazahl, mit Vorzeichen
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402)
"
Der Stromausgangs verhält sich, je nach Parametrierung in verschiedenen Funktionen,
unterschiedlich. Folgend werden einige Parametrierbeispiele und deren Auswirkung auf
den Stromausgang erläutert.
(Fortsetzung siehe nächste Seite)
Funktionsbeschreibung
(nur mit PROFIBUS DP)
I [mA]
3
1
= Anfangswert (0...20 mA)
= Unterer Ausfallsignalpegel: abhängig von der Auswahl in der Funktion STROMBEREICH
= Anfangswert (4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Endwert (0/4...20 mA): abhängig von der Auswahl in der Funktion STROMBEREICH
= Maximaler Stromwert: abhängig von der Auswahl in der Funktion STROMBEREICH
= Oberer Ausfallsignalpegel (Fehlerverhalten): abhängig von der Auswahl in den Funktionen
STROMBEREICH → Seite 38 und FEHLERVERHALTEN → Seite 45
von 0,3 m/s entspricht, nicht unterschreiten)
Hinweis!
übernommen → Seite 13.
Achtung!
6 Block AUSGÄNGE
6
5
4
2
0
Q
A
A0001223
39
