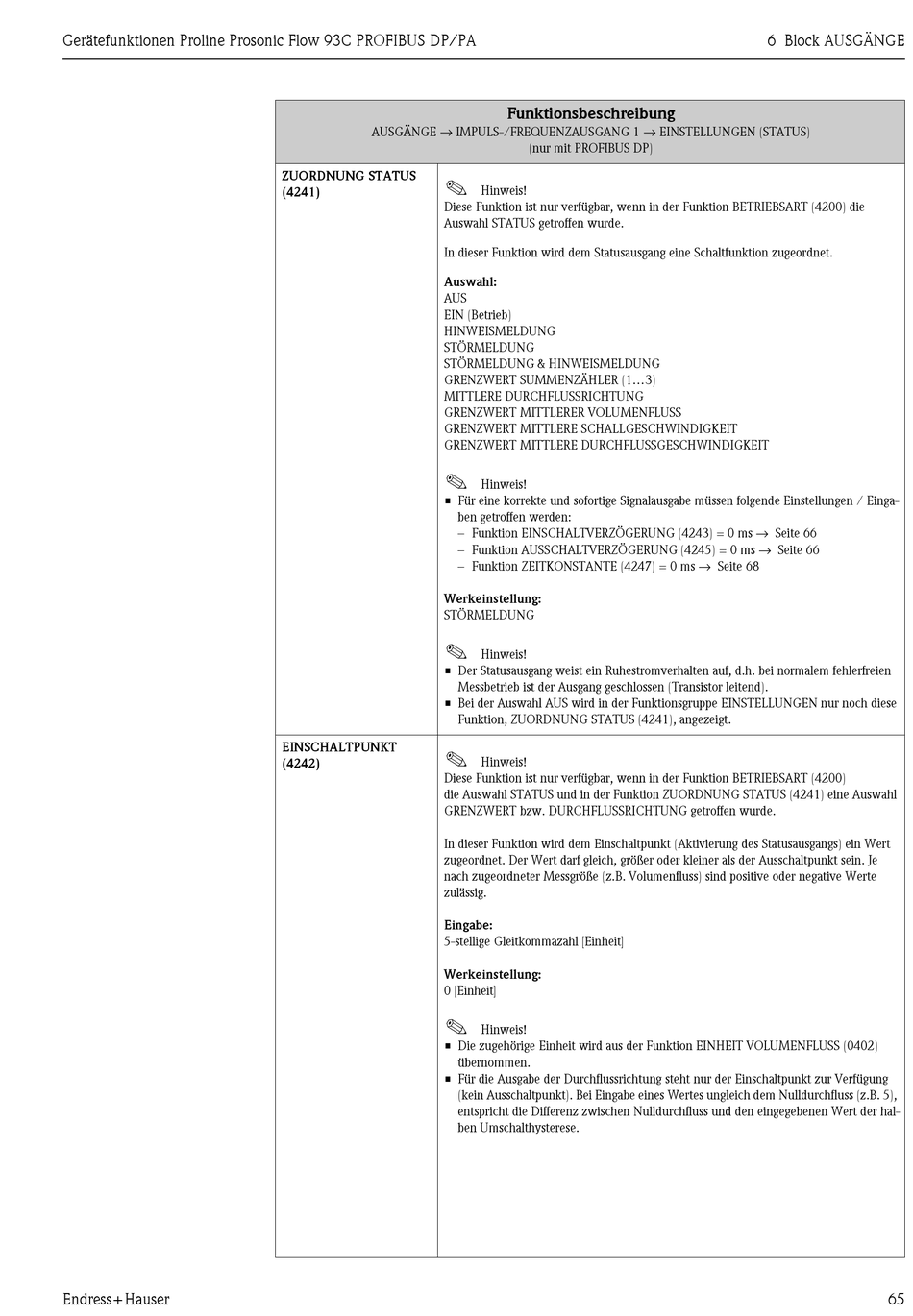

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (STATUS)
ZUORDNUNG STATUS
!
(4241)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl STATUS getroffen wurde.
In dieser Funktion wird dem Statusausgang eine Schaltfunktion zugeordnet.
Auswahl:
AUS
EIN (Betrieb)
HINWEISMELDUNG
STÖRMELDUNG
STÖRMELDUNG & HINWEISMELDUNG
GRENZWERT SUMMENZÄHLER (1...3)
MITTLERE DURCHFLUSSRICHTUNG
GRENZWERT MITTLERER VOLUMENFLUSS
GRENZWERT MITTLERE SCHALLGESCHWINDIGKEIT
GRENZWERT MITTLERE DURCHFLUSSGESCHWINDIGKEIT
!
• Für eine korrekte und sofortige Signalausgabe müssen folgende Einstellungen / Einga-
Werkeinstellung:
STÖRMELDUNG
!
• Der Statusausgang weist ein Ruhestromverhalten auf, d.h. bei normalem fehlerfreien
• Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur noch diese
EINSCHALTPUNKT
!
(4242)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200)
die Auswahl STATUS und in der Funktion ZUORDNUNG STATUS (4241) eine Auswahl
GRENZWERT bzw. DURCHFLUSSRICHTUNG getroffen wurde.
In dieser Funktion wird dem Einschaltpunkt (Aktivierung des Statusausgangs) ein Wert
zugeordnet. Der Wert darf gleich, größer oder kleiner als der Ausschaltpunkt sein. Je
nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive oder negative Werte
zulässig.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
0 [Einheit]
!
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402)
• Für die Ausgabe der Durchflussrichtung steht nur der Einschaltpunkt zur Verfügung
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
ben getroffen werden:
– Funktion EINSCHALTVERZÖGERUNG (4243) = 0 ms → Seite 66
– Funktion AUSSCHALTVERZÖGERUNG (4245) = 0 ms → Seite 66
– Funktion ZEITKONSTANTE (4247) = 0 ms → Seite 68
Hinweis!
Messbetrieb ist der Ausgang geschlossen (Transistor leitend).
Funktion, ZUORDNUNG STATUS (4241), angezeigt.
Hinweis!
Hinweis!
übernommen.
(kein Ausschaltpunkt). Bei Eingabe eines Wertes ungleich dem Nulldurchfluss (z.B. 5),
entspricht die Differenz zwischen Nulldurchfluss und den eingegebenen Wert der hal-
ben Umschalthysterese.
6 Block AUSGÄNGE
