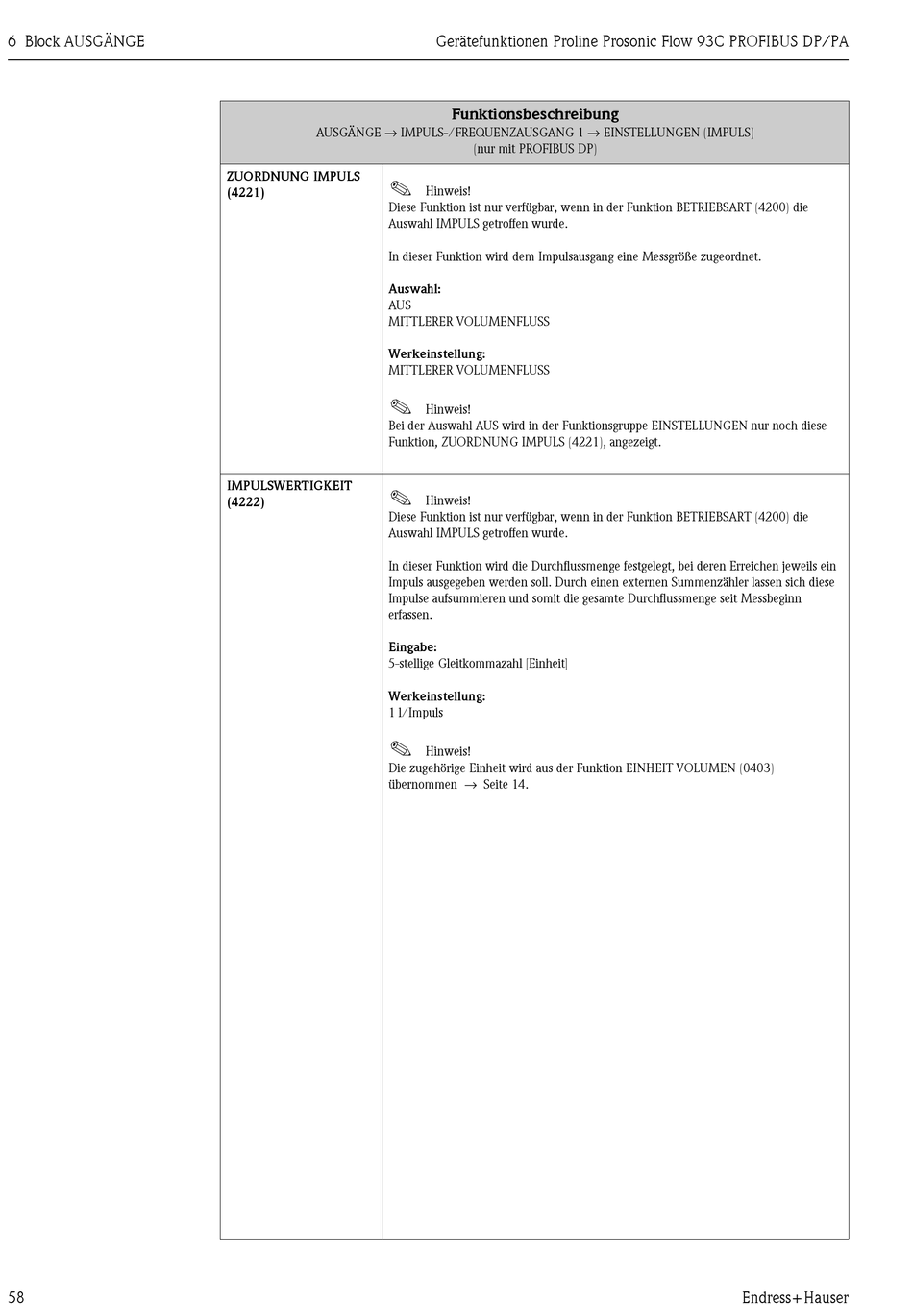

6 Block AUSGÄNGE
58
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (IMPULS)
ZUORDNUNG IMPULS
!
(4221)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird dem Impulsausgang eine Messgröße zugeordnet.
Auswahl:
AUS
MITTLERER VOLUMENFLUSS
Werkeinstellung:
MITTLERER VOLUMENFLUSS
!
Bei der Auswahl AUS wird in der Funktionsgruppe EINSTELLUNGEN nur noch diese
Funktion, ZUORDNUNG IMPULS (4221), angezeigt.
IMPULSWERTIGKEIT
!
(4222)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl IMPULS getroffen wurde.
In dieser Funktion wird die Durchflussmenge festgelegt, bei deren Erreichen jeweils ein
Impuls ausgegeben werden soll. Durch einen externen Summenzähler lassen sich diese
Impulse aufsummieren und somit die gesamte Durchflussmenge seit Messbeginn
erfassen.
Eingabe:
5-stellige Gleitkommazahl [Einheit]
Werkeinstellung:
1 l/Impuls
!
Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMEN (0403)
übernommen → Seite 14.
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
Hinweis!
Hinweis!
Endress+Hauser
