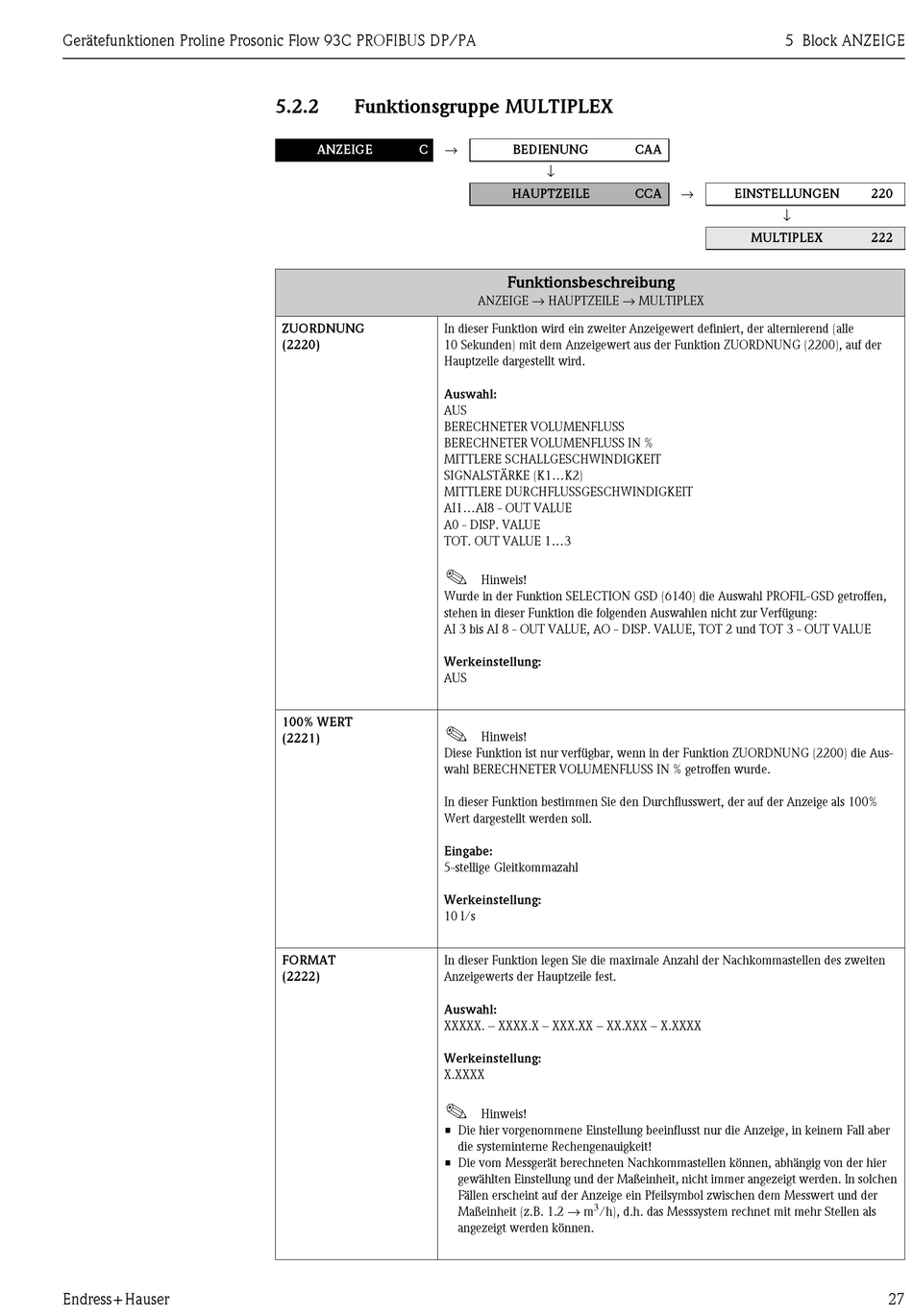

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
5.2.2
Funktionsgruppe MULTIPLEX
→
ANZEIGE
C
ZUORDNUNG
In dieser Funktion wird ein zweiter Anzeigewert definiert, der alternierend (alle
(2220)
10 Sekunden) mit dem Anzeigewert aus der Funktion ZUORDNUNG (2200), auf der
Hauptzeile dargestellt wird.
Auswahl:
AUS
BERECHNETER VOLUMENFLUSS
BERECHNETER VOLUMENFLUSS IN %
MITTLERE SCHALLGESCHWINDIGKEIT
SIGNALSTÄRKE (K1...K2)
MITTLERE DURCHFLUSSGESCHWINDIGKEIT
AI1...AI8 - OUT VALUE
A0 - DISP. VALUE
TOT. OUT VALUE 1...3
!
Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
stehen in dieser Funktion die folgenden Auswahlen nicht zur Verfügung:
AI 3 bis AI 8 - OUT VALUE, AO - DISP. VALUE, TOT 2 und TOT 3 - OUT VALUE
Werkeinstellung:
AUS
100% WERT
!
(2221)
Diese Funktion ist nur verfügbar, wenn in der Funktion ZUORDNUNG (2200) die Aus-
wahl BERECHNETER VOLUMENFLUSS IN % getroffen wurde.
In dieser Funktion bestimmen Sie den Durchflusswert, der auf der Anzeige als 100%
Wert dargestellt werden soll.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
10 l/s
FORMAT
In dieser Funktion legen Sie die maximale Anzahl der Nachkommastellen des zweiten
(2222)
Anzeigewerts der Hauptzeile fest.
Auswahl:
XXXXX. – XXXX.X – XXX.XX – XX.XXX – X.XXXX
Werkeinstellung:
X.XXXX
!
• Die hier vorgenommene Einstellung beeinflusst nur die Anzeige, in keinem Fall aber
• Die vom Messgerät berechneten Nachkommastellen können, abhängig von der hier
BEDIENUNG
↓
HAUPTZEILE
Funktionsbeschreibung
ANZEIGE → HAUPTZEILE → MULTIPLEX
Hinweis!
Hinweis!
Hinweis!
die systeminterne Rechengenauigkeit!
gewählten Einstellung und der Maßeinheit, nicht immer angezeigt werden. In solchen
Fällen erscheint auf der Anzeige ein Pfeilsymbol zwischen dem Messwert und der
Maßeinheit (z.B. 1.2 → m
3
/h), d.h. das Messsystem rechnet mit mehr Stellen als
angezeigt werden können.
5 Block ANZEIGE
CAA
→
CCA
EINSTELLUNGEN
↓
MULTIPLEX
220
222
27
