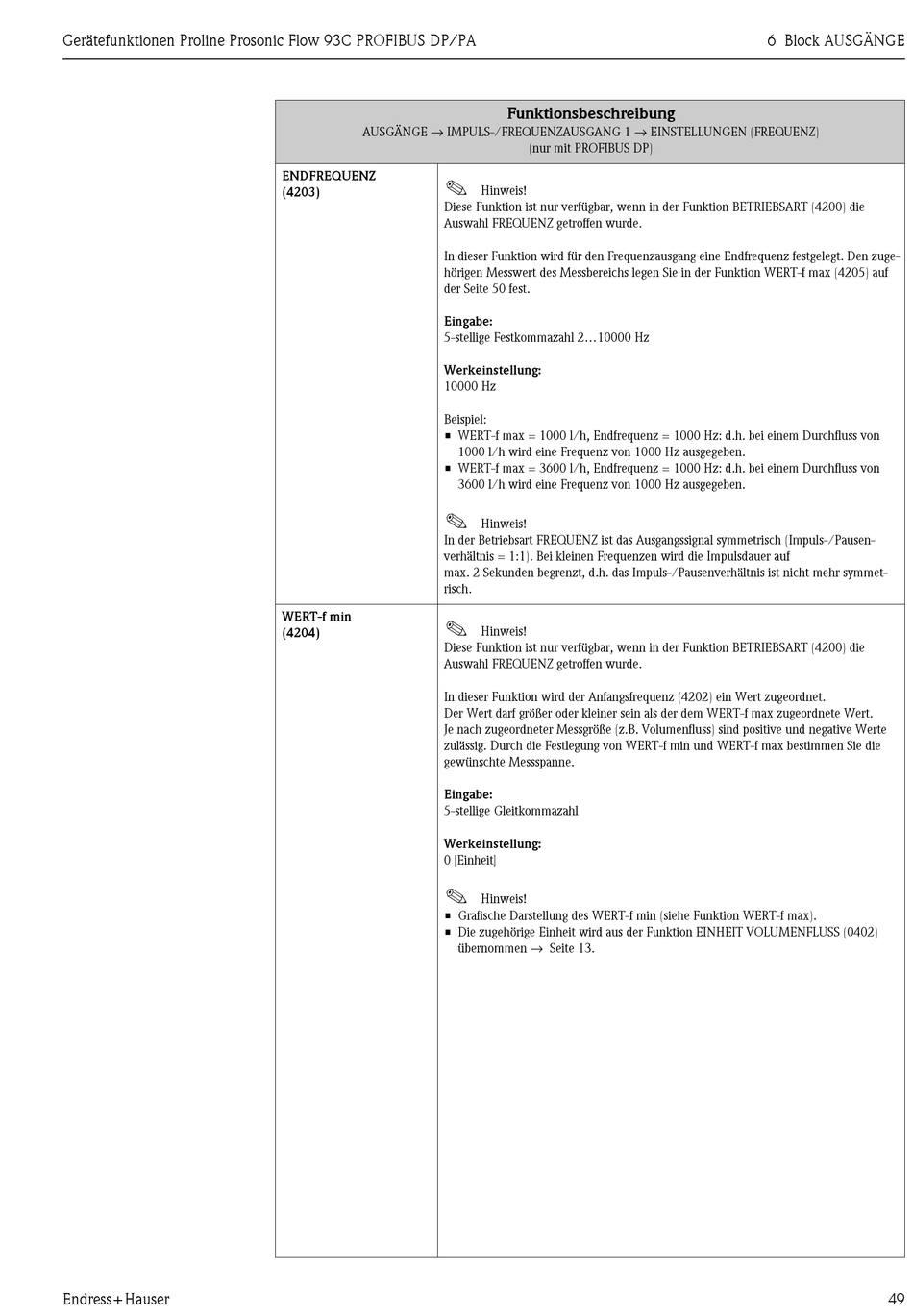

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (FREQUENZ)
ENDFREQUENZ
!
(4203)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird für den Frequenzausgang eine Endfrequenz festgelegt. Den zuge-
hörigen Messwert des Messbereichs legen Sie in der Funktion WERT-f max (4205) auf
der Seite 50 fest.
Eingabe:
5-stellige Festkommazahl 2...10000 Hz
Werkeinstellung:
10000 Hz
Beispiel:
• WERT-f max = 1000 l/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss von
• WERT-f max = 3600 l/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss von
!
In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch (Impuls-/Pausen-
verhältnis = 1:1). Bei kleinen Frequenzen wird die Impulsdauer auf
max. 2 Sekunden begrenzt, d.h. das Impuls-/Pausenverhältnis ist nicht mehr symmet-
risch.
WERT-f min
!
(4204)
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl FREQUENZ getroffen wurde.
In dieser Funktion wird der Anfangsfrequenz (4202) ein Wert zugeordnet.
Der Wert darf größer oder kleiner sein als der dem WERT-f max zugeordnete Wert.
Je nach zugeordneter Messgröße (z.B. Volumenfluss) sind positive und negative Werte
zulässig. Durch die Festlegung von WERT-f min und WERT-f max bestimmen Sie die
gewünschte Messspanne.
Eingabe:
5-stellige Gleitkommazahl
Werkeinstellung:
0 [Einheit]
!
• Grafische Darstellung des WERT-f min (siehe Funktion WERT-f max).
• Die zugehörige Einheit wird aus der Funktion EINHEIT VOLUMENFLUSS (0402)
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
1000 l/h wird eine Frequenz von 1000 Hz ausgegeben.
3600 l/h wird eine Frequenz von 1000 Hz ausgegeben.
Hinweis!
Hinweis!
Hinweis!
übernommen → Seite 13.
6 Block AUSGÄNGE
