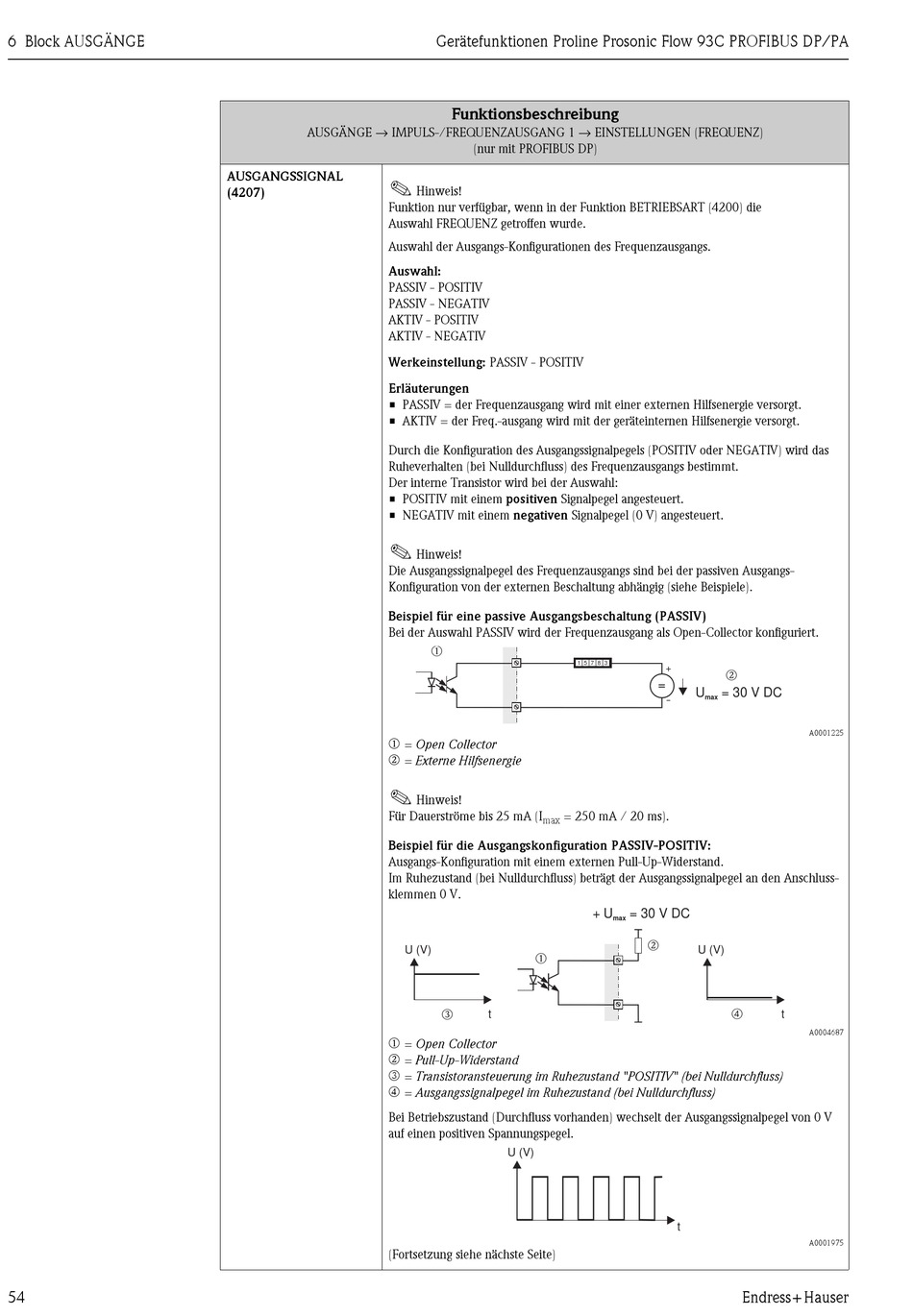

6 Block AUSGÄNGE
54
AUSGÄNGE → IMPULS-/FREQUENZAUSGANG 1 → EINSTELLUNGEN (FREQUENZ)
AUSGANGSSIGNAL
!
(4207)
Funktion nur verfügbar, wenn in der Funktion BETRIEBSART (4200) die
Auswahl FREQUENZ getroffen wurde.
Auswahl der Ausgangs-Konfigurationen des Frequenzausgangs.
Auswahl:
PASSIV - POSITIV
PASSIV - NEGATIV
AKTIV - POSITIV
AKTIV - NEGATIV
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
• PASSIV = der Frequenzausgang wird mit einer externen Hilfsenergie versorgt.
• AKTIV = der Freq.-ausgang wird mit der geräteinternen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV) wird das
Ruheverhalten (bei Nulldurchfluss) des Frequenzausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Die Ausgangssignalpegel des Frequenzausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Frequenzausgang als Open-Collector konfiguriert.
m
n
!
Für Dauerströme bis 25 mA (I
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an den Anschluss-
klemmen 0 V.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
(Fortsetzung siehe nächste Seite)
Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Funktionsbeschreibung
(nur mit PROFIBUS DP)
Hinweis!
Hinweis!
m
= Open Collector
= Externe Hilfsenergie
Hinweis!
= 250 mA / 20 ms).
max
U (V)
m
o
t
= Open Collector
= Pull-Up-Widerstand
= Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
1 5
7
8 3
+
n
=
U
= 30 V DC
max
-
+
U
= 30 V DC
max
n
U (V)
p
t
Endress+Hauser
A0001225
t
A0004687
A0001975
