Technische Information

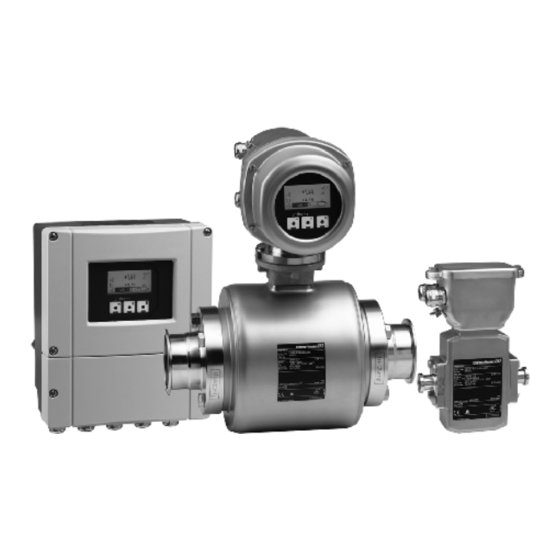

Proline Promag 50H, 53H
Magnetisch-induktives Durchfluss-Messsystem
Durchflussmengenmessung von Flüssigkeiten in
Hygiene-, Lebensmittel- oder Prozessapplikationen
Anwendungsbereich
Magnetisch-induktives Durchflussmessgerät zur
bidirektionalen Messung von Flüssigkeiten mit
einer Mindestleitfähigkeit von ≥ 5 μS/cm:
• Getränke, z.B. Fruchtsaft, Bier, Wein
• Milchprodukte, Fruchtsaftmischungen
• Salzlösungen
• Säure, Laugen usw.
• Durchflussmessung bis 600 m³/min
(2650 gal/min)
• Messstofftemperatur bis +150 °C (+302 °F)
• Prozessdrücke bis 40 bar (580 psi)
• CIP-/SIP-reinigbar
• Edelstahlgehäuse
Zulassungen im Lebensmittelsektor/Hygienebereich:
• 3A-Zulassung, EHEDG-zertifiziert, FDA-konform,
USP Class VI
Anwendungsspezifisches Auskleidungsmaterial:
• PFA
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS
TI00048D/06/DE/13.12
71162119
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS DP/PA, FOUNDATION Fieldbus,
Modbus RS485, EtherNet/IP
Ihre Vorteile
Die Promag-Messgeräte bieten Ihnen kosteneffiziente
Durchflussmessung mit hoher Messgenauigkeit für ver-
schiedenste Prozessbedingungen.
Das einheitliche Proline Messumformerkonzept
beinhaltet:
• Modular aufgebautes Geräte- und Bedienkonzept für
hohe Wirtschaftlichkeit
• Software-Optionen für Batching, Elektrodenreinigung
und pulsierender Durchfluss
• Einheitliches Bedienkonzept
Die bewährten Promag Messaufnehmer bieten:
• Kein Druckverlust
• Unempfindlich gegen Vibrationen
• Einfachster Einbau und Inbetriebnahme
