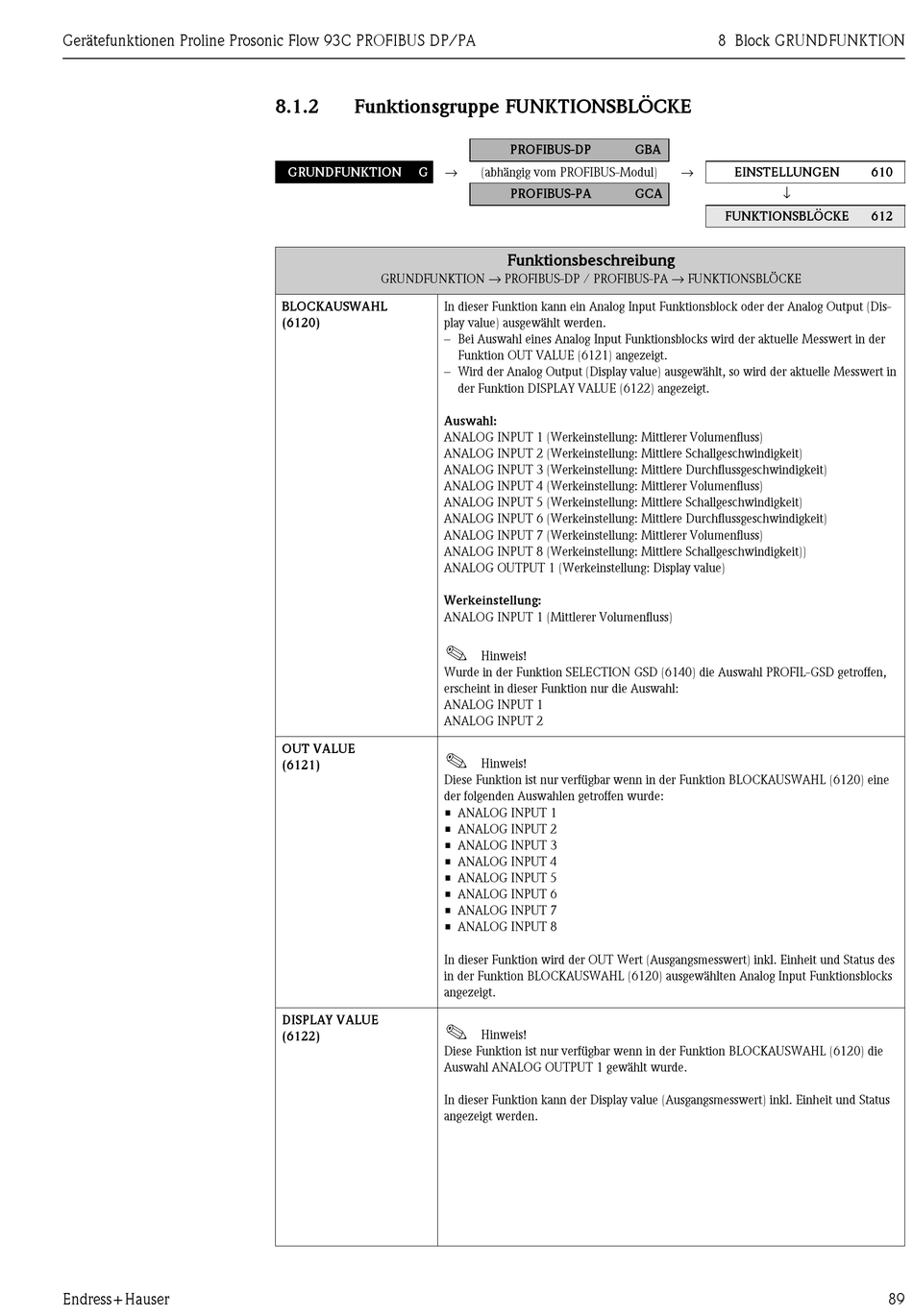

Gerätefunktionen Proline Prosonic Flow 93C PROFIBUS DP/PA
Endress+Hauser
8.1.2
Funktionsgruppe FUNKTIONSBLÖCKE
→
GRUNDFUNKTION
G
GRUNDFUNKTION → PROFIBUS-DP / PROFIBUS-PA → FUNKTIONSBLÖCKE
BLOCKAUSWAHL
In dieser Funktion kann ein Analog Input Funktionsblock oder der Analog Output (Dis-
(6120)
play value) ausgewählt werden.
– Bei Auswahl eines Analog Input Funktionsblocks wird der aktuelle Messwert in der
– Wird der Analog Output (Display value) ausgewählt, so wird der aktuelle Messwert in
Auswahl:
ANALOG INPUT 1 (Werkeinstellung: Mittlerer Volumenfluss)
ANALOG INPUT 2 (Werkeinstellung: Mittlere Schallgeschwindigkeit)
ANALOG INPUT 3 (Werkeinstellung: Mittlere Durchflussgeschwindigkeit)
ANALOG INPUT 4 (Werkeinstellung: Mittlerer Volumenfluss)
ANALOG INPUT 5 (Werkeinstellung: Mittlere Schallgeschwindigkeit)
ANALOG INPUT 6 (Werkeinstellung: Mittlere Durchflussgeschwindigkeit)
ANALOG INPUT 7 (Werkeinstellung: Mittlerer Volumenfluss)
ANALOG INPUT 8 (Werkeinstellung: Mittlere Schallgeschwindigkeit))
ANALOG OUTPUT 1 (Werkeinstellung: Display value)
Werkeinstellung:
ANALOG INPUT 1 (Mittlerer Volumenfluss)
!
Wurde in der Funktion SELECTION GSD (6140) die Auswahl PROFIL-GSD getroffen,
erscheint in dieser Funktion nur die Auswahl:
ANALOG INPUT 1
ANALOG INPUT 2
OUT VALUE
!
(6121)
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL (6120) eine
der folgenden Auswahlen getroffen wurde:
• ANALOG INPUT 1
• ANALOG INPUT 2
• ANALOG INPUT 3
• ANALOG INPUT 4
• ANALOG INPUT 5
• ANALOG INPUT 6
• ANALOG INPUT 7
• ANALOG INPUT 8
In dieser Funktion wird der OUT Wert (Ausgangsmesswert) inkl. Einheit und Status des
in der Funktion BLOCKAUSWAHL (6120) ausgewählten Analog Input Funktionsblocks
angezeigt.
DISPLAY VALUE
!
(6122)
Diese Funktion ist nur verfügbar wenn in der Funktion BLOCKAUSWAHL (6120) die
Auswahl ANALOG OUTPUT 1 gewählt wurde.
In dieser Funktion kann der Display value (Ausgangsmesswert) inkl. Einheit und Status
angezeigt werden.
PROFIBUS-DP
(abhängig vom PROFIBUS-Modul)
PROFIBUS-PA
Funktionsbeschreibung
Funktion OUT VALUE (6121) angezeigt.
der Funktion DISPLAY VALUE (6122) angezeigt.
Hinweis!
Hinweis!
Hinweis!
8 Block GRUNDFUNKTION
GBA
→
EINSTELLUNGEN
↓
GCA
FUNKTIONSBLÖCKE
610
612
89
