Aufkleber mit Hinweis darauf, die Bedienungs- und Wartungsanleitung zu lesen:
Wird in der Nähe der Lenksäule verwendet und weist darauf hin, vor dem Maschineneinsatz die Bedienungs- und
Wartungsanleitung zu lesen.
Aufkleber Betreten verboten:
Wird auf der Maschine angebracht, um die Flächen zu kennzeichnen, die nicht betreten werden dürfen, um Personen- oder
Maschinenschäden zu vermeiden.
Aufkleber mit Hinweis auf die Gefahr des Einklemmens der Hände:
Weist auf eine Verletzungsgefahr durch Einklemmen der Hände zwischen zwei Flächen hin.
Warnschild:
Es wird in der Maschine verwendet, um den Bediener darauf hinzuweisen, dass er vor dem erstmaligen Gebrauch des Geräts
die Bedienungs- und Wartungsanleitung (dieses Dokument). Außerdem sind auf dem Etikett die Verfahren für die Pflege der
Maschine angegeben.
Hinweisschild tägliche Pflege des Lösungsmittelfilters:
Es wird in der Maschine verwendet und weist den Bediener darauf hin, dass der Reinigungsmitteltankfilter nach jedem Gebrauch
gereinigt werden muss.
Aufkleber für Saugmotorfilter:
Wird im Saugdeckel verwendet, kennzeichnet den Luftfilter am Saugmotoreingang und weist darauf hin, dass der Filter nach
jedem Gebrauch der Maschine gereinigt werden muss.
Aufkleber Füllstandskontrolle Bremsanlagenöl:
Wird in der Nähe der Ölwanne der Bremsanlage angebracht, um daran zu erinnern, den Ölstand in der Wanne zu kontrollieren.
Im unteren Teil des Etiketts wird das für das Bremssystem empfohlene Öl angegeben.
Etikett Lage des optionalen Zubehörsatzes der Sauglanze:
Wird auf dem Deckel des Auffangbehälters verwendet, um das Zubehör zu identifizieren und zu positionieren, das zum optionalen
3
1
1
1
2
3
4
2
Sauglanzensatz gehört.
4

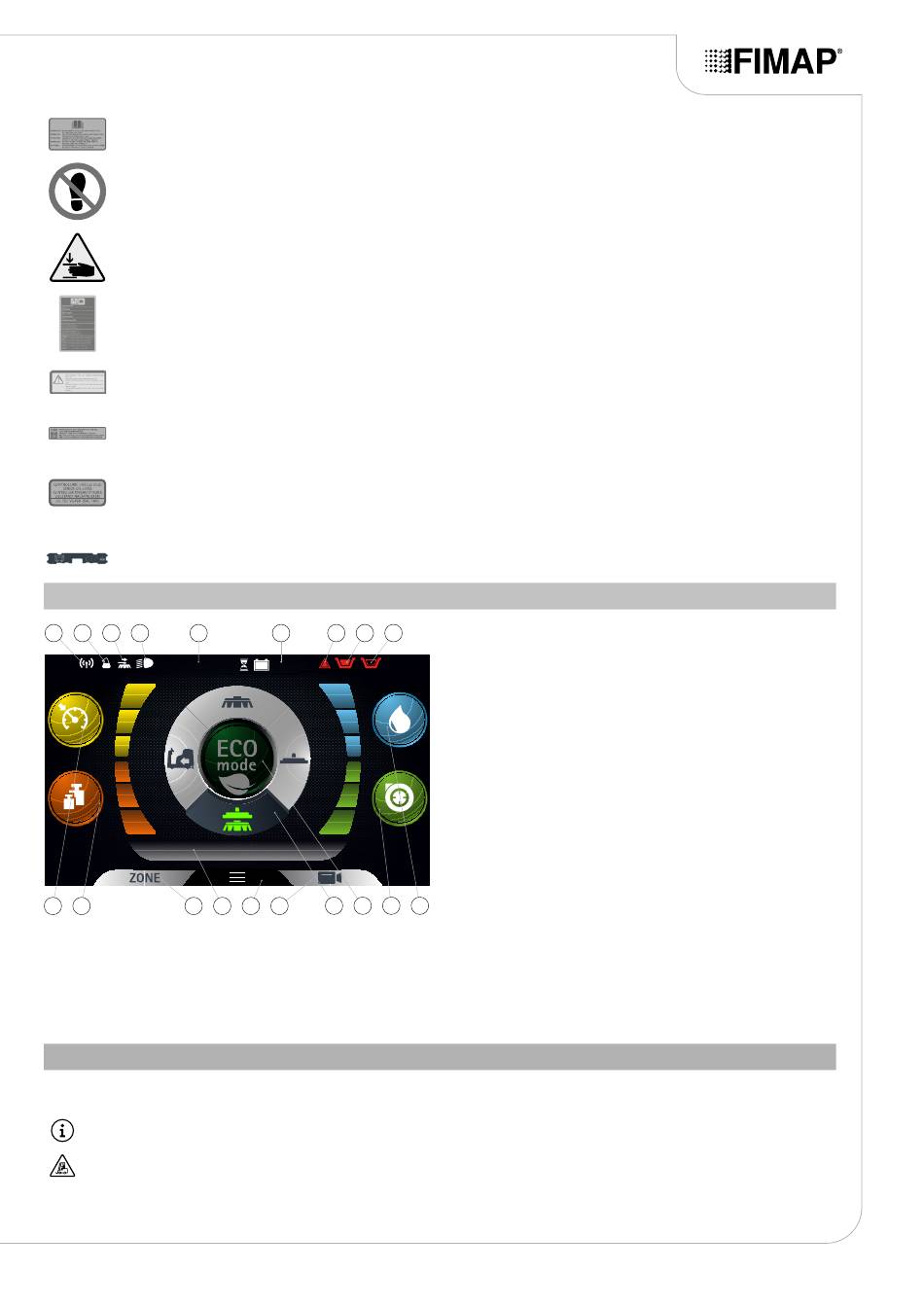

AM STEUERDISPLAY VERWENDETE SYMBOLE
1
2
3
4
5
0000.00
MANUAL
19
18
17
16
14. Symbol hintere Kamera.
15. Menümaske-Aktivierungstaste.
16. Textanzeige.
17. Zonenprogramm-Taste.
18. Symbol Extradruckstufe Bürstenkopf.
19. Symbol Vorwärtsgeschwindigkeitsstufe.
UMSCHLAGEN DER VERPACKTEN MASCHINE
Die Abmessungen der gesamten Verpackung sind wie folgt: Länge= 2030mm Breite= 1280mm Höhe= 1605mm, die Gesamtmasse der
Verpackung beträgt 535 kg.
HINWEIS: Es wird empfohlen, für einen eventuellen Transport der Maschine alle zur Verpackung gehörenden Bestandteile aufzuheben.
GEFAHR: Verwenden Sie zum Bewegen des verpackten Produkts Stapler, die den gesetzlichen Bestimmungen entsprechen und für die
Abmessungen und das Gewicht der Verpackung geeignet sind.
6
7
8
9
100%
15
14
13
12
11
10
1. Ist das Symbol FFM sichtbar, wird angezeigt, dass das System
"FIMAP FLEET MANAGEMENT" aktiv ist.
2. Ist das Symbol FSS sichtbar, wird angezeigt, dass das System
"FIMAP SOLUTION SAVER" aktiv ist.
3. Ist das Symbol seitlicher Bürstenkopf sichtbar, wird angezeigt, dass
die Seitenbürste/n in Betrieb ist/sind.
4. Ist das Symbol Arbeitsscheinwerfer sichtbar, wird angezeigt, dass
die Arbeitsscheinwerfer eingeschaltet sind.
5. Betriebsstundenzähler.
6. Batterieladestand in Prozent.
7. Symbol allgemeiner Alarm.
8. Ist das Symbol Schmutzwassertank-Schwimmer sichtbar,
wird angezeigt, dass der Schmutzwassertank voll ist, zum
Weiterarbeiten muss er entleert werden.
9. Ist das Symbol Reinigungsmitteltank-Schwimmer sichtbar,
wird angezeigt, dass der Reinigungsmitteltank leer ist, zum
Weiterarbeiten muss er gefüllt werden.
10. Symbol Reinigungslösungs-Füllstand.
11. Symbol Leistungsstufe Saugmotor.
12. Programmtaste "ECO-MODE".
13. Wahlschalter Arbeitsmodus (DRIVE SELECT).
11
