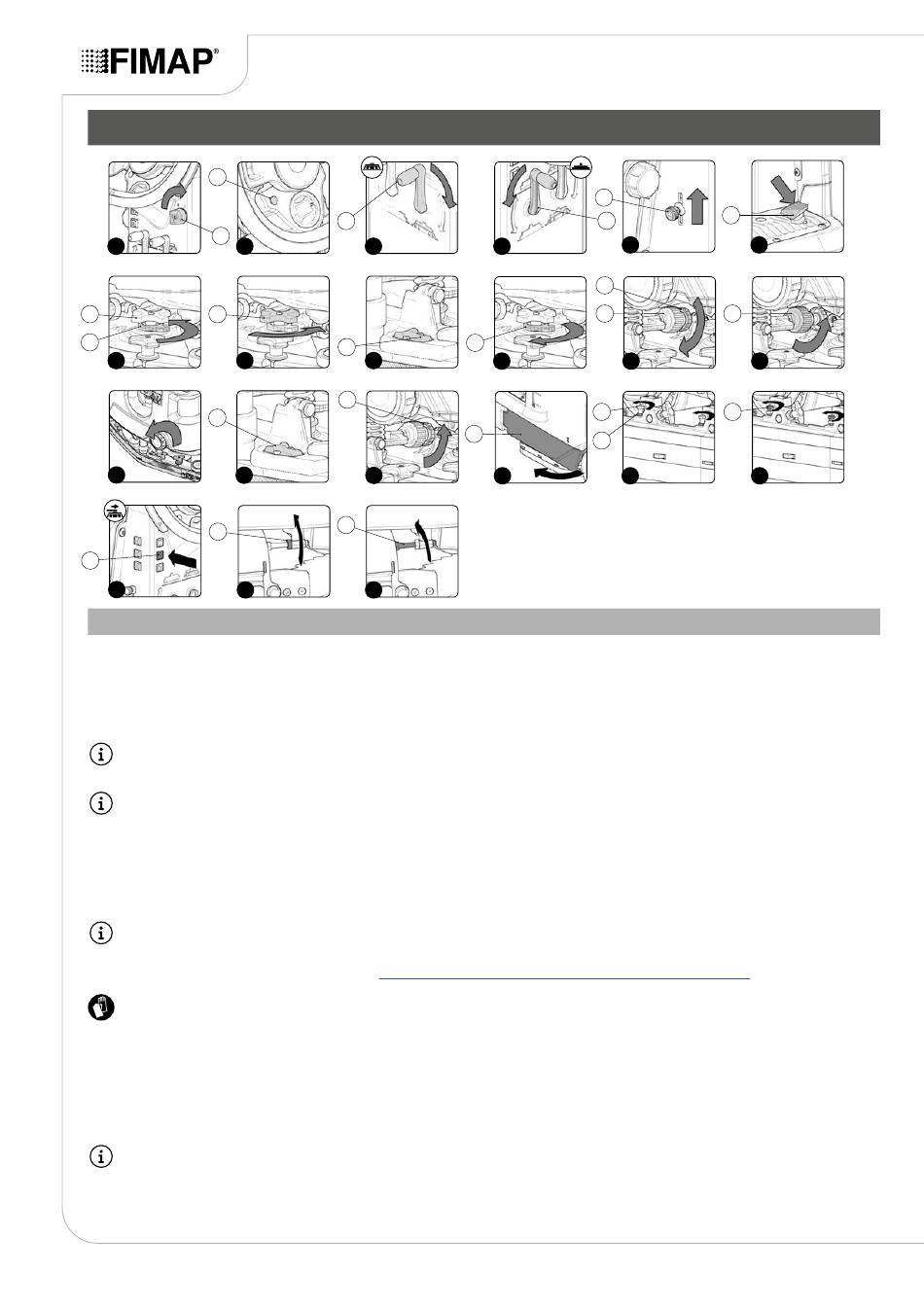

EINSTELLEN DER GUMMIS AM SAUGFUSSGESTELL
Die sorgfältige Einstellung der Gummis am Saugfußgestell garantiert eine bessere Reinigung des Bodens.
Zur Einstellung der Gummis am Saugfußgestell wie folgt vorgehen:
1. Setzen Sie sich auf den Fahrersitz.
2. Stecken Sie den Schlüssel (1) in den Hauptschalter an der Bedientafel. Drehen Sie den Hauptschalter in Position "I", indem Sie den
Schlüssel (1) um eine Vierteldrehung im Uhrzeigersinn (Abb. 1) drehen.
HINWEIS: Beim Einschalten der Maschine führt die Steuerkarte eine Diagnose durch, in dieser Zeit bleibt die an der Bedientafel (Abb.2)
vorhandene rote LED (2) eingeschaltet.
HINWEIS: Nur bei einem positiven Ergebnis der Diagnose der Steuerkarte erlischt die an der Bedientafel (Abb.2) befindliche rote LED (2)
und ein akustisches Signal gibt die Freigabe für den Arbeitsbeginn.
3. Senken Sie das Bürstenkopfgestell durch Drehen des sich im hinteren Teil der Lenksäule befindlichen Bürstenkopf-Steuerhebels (3) ab (Abb.3).
4. Senken Sie das Saugfußgestell (4) durch Drehen des sich im hinteren Teil der Lenksäule befindlichen Saugfuß-Steuerhebels ab (Abb.4).
5. Prüfen Sie, ob das Ventil für die Abgabe der Reinigungslösung voll aufgedreht ist, andernfalls betätigen Sie den Hebel (5) am linken
Seitenteil der Lenksäule (Abb.5).
6. Durch Drücken des Fahrpedals (6) (Abb. 6) setzt sich die Maschine in Bewegung.
HINWEIS: Erst nachdem das Fahrpedal gedrückt wurde,begeben sich das Bürstenkopf- und das Saugfußgestell in die Arbeitsstellung.
7. Sobald sich Bürstenkopf und Saugfuß in Arbeitsstellung befinden, führen Sie die Arbeitsschritte aus, um die Maschine in den
Sicherheitszustand zu verbringen (siehe Absatz
ACHTUNG: Diese Arbeiten dürfen nur mit Handschuhen durchgeführt werden, um sich vor einer möglichen Berührung mit Kanten oder
scharfen Metallgegenständen zu schützen.
8. Positionieren Sie sich im hinteren Teil der Maschine.
Höheneinstellung des Saugfußgestells:
•
Lockern Sie den Feststellhebel (7) des Drehknaufs für die Einstellung der Höhe des Saugfußes (8) (Abb.7).
Die Einstellung der Gummihöhe im Verhältnis zum Boden einstellen, indem die Rändelschrauben gelöst oder angezogen werden (8) (Abb. 8).
•
HINWEIS: Abbildung 8 gibt die Drehrichtung an, um den Abstand zwischen Saugfußhalterung und Boden zu verringern, in die andere
Richtung erhöht sich der Abstand.
EINSTELLUNGEN
3
3
4
10
9
9
10
11
14
15
16
19
21
"VERBRINGEN DER MASCHINE IN DEN
40
5
6
4
5
6
11
12
12
11
12
16
16
15
17
18
SICHERHEITSZUSTAND").
