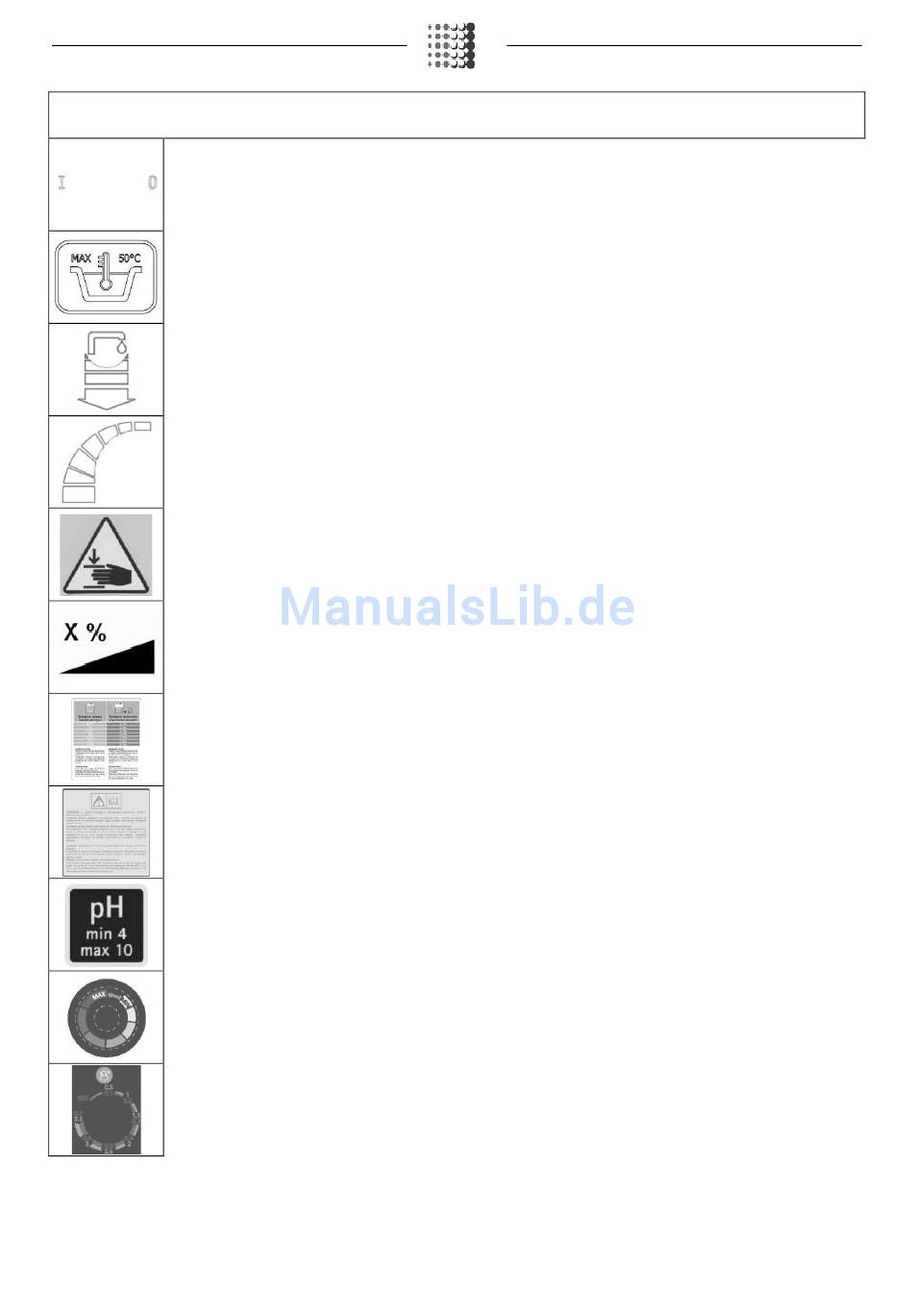

AM GERÄT VERWENDETE SYMBOLE
Symbol für den Hauptschalter oder Schlüsselschalter
Wird auf dem Instrumentenbrett verwendet, um auf den Schlüsselschalter für Gerätebetrieb ein- (I) oder ausgeschaltet (0)
hinzuweisen.
Im Reinigungslösungstank verwendetes Symbol, das auf die Höchsttemperatur des Wassers für die Befüllung des
Reinigungslösungstanks hinweist.
Symbol für die Position des Hahns.
Wird im hinteren Teil des Reinigungslösungstanks verwendet und kennzeichnet die Position des Reinigungslösungshahns.
Symbol für die Einstellung der Wassermenge.
Wird im hinteren Teil des Reinigungslösungstanks verwendet und kennzeichnet den Drehknauf für die Einstellung der in der
Wasseranlage des Gerätes verteilten Wassermenge.
Weist auf die Einklemmgefahr der Finger hin.
Das Symbol wird am Typenschild verwendet und kennzeichnet das maximal überwindbare Gefälle.
Etikett mit Angaben zur Verwendung von standardmäßigen oder konzentrierten Reinigungsmitteln (nur bei FSS-System).
Etikett mit Hinweisen zu dem zu verwendenden Reinigungsmitteltyp (nur bei FSS-System).
Etikett mit dem Ph-Wert des zu verwendenden Reinigungsmittels (nur bei FSS-System).
Etikett mit dem Symbol für die Vorschubgeschwindigkeit (nur bei BT-Ausführungen).
Wird an der Bedientafel verwendet und kennzeichnet die Position des Potentiometers für die Einstellung der
Geschwindigkeitsstufe des sich bewegenden Gerätes.
Symbol für die prozentuelle Einstellung des Reinigungsmittels (nur bei FSS-System).
Wird an der Bedientafel verwendet und kennzeichnet den Drehknauf für die Einstellung des Prozentsatzes des im
Wasserkreis des Gerätes vorhandenen Reinigungsmittels.
S.7
