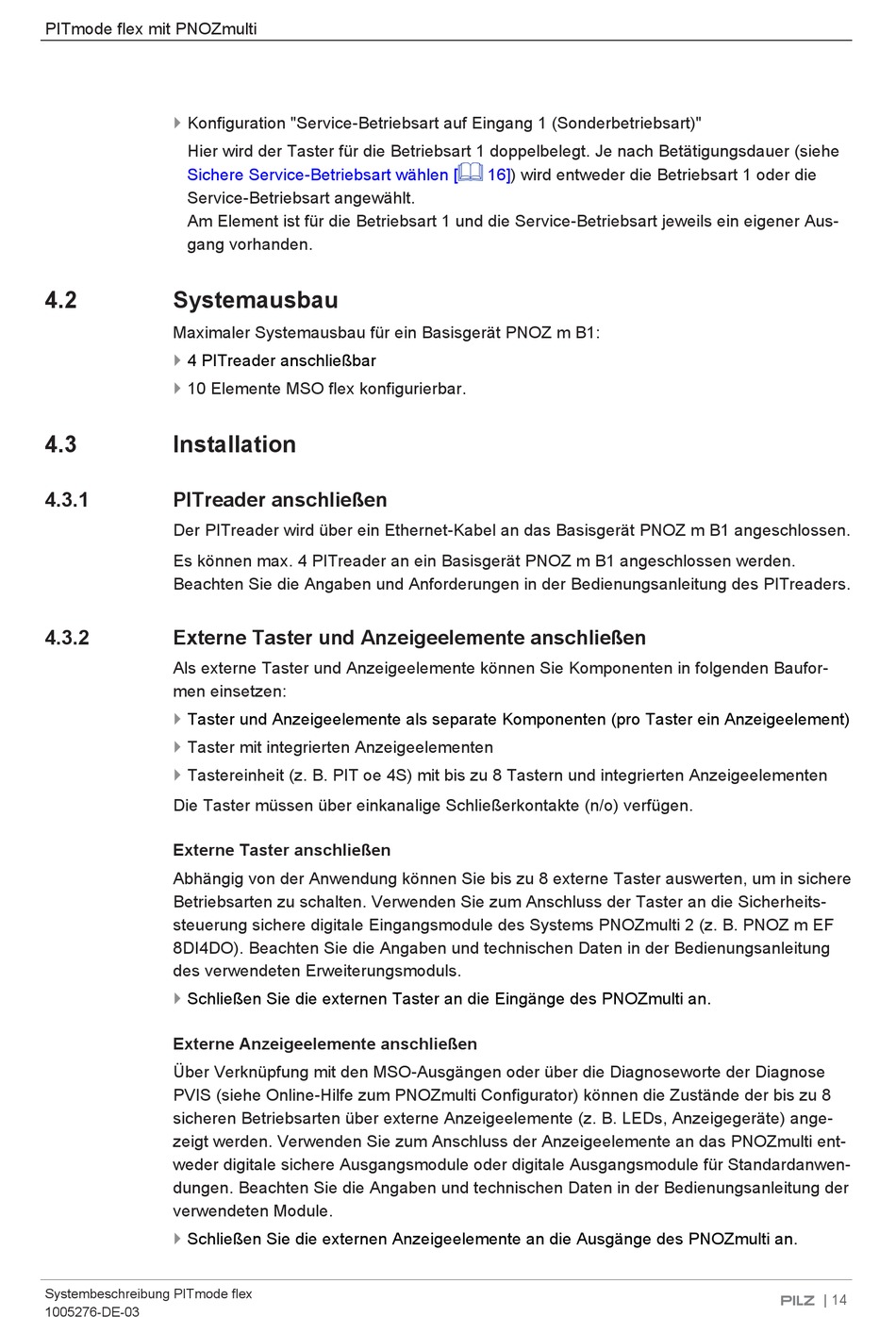

PITmode flex mit PNOZmulti
}
Konfiguration "Service-Betriebsart auf Eingang 1 (Sonderbetriebsart)"
Hier wird der Taster für die Betriebsart 1 doppelbelegt. Je nach Betätigungsdauer (siehe
Sichere Service-Betriebsart wählen [
Service-Betriebsart angewählt.
Am Element ist für die Betriebsart 1 und die Service-Betriebsart jeweils ein eigener Aus-
gang vorhanden.
4.2
Systemausbau
Maximaler Systemausbau für ein Basisgerät PNOZ m B1:
}
4 PITreader anschließbar
}
10 Elemente MSO flex konfigurierbar.
4.3
Installation
4.3.1
PITreader anschließen
Der PITreader wird über ein Ethernet-Kabel an das Basisgerät PNOZ m B1 angeschlossen.
Es können max. 4 PITreader an ein Basisgerät PNOZ m B1 angeschlossen werden.
Beachten Sie die Angaben und Anforderungen in der Bedienungsanleitung des PITreaders.
4.3.2
Externe Taster und Anzeigeelemente anschließen
Als externe Taster und Anzeigeelemente können Sie Komponenten in folgenden Baufor-
men einsetzen:
}
Taster und Anzeigeelemente als separate Komponenten (pro Taster ein Anzeigeelement)
}
Taster mit integrierten Anzeigeelementen
}
Tastereinheit (z. B. PIT oe 4S) mit bis zu 8 Tastern und integrierten Anzeigeelementen
Die Taster müssen über einkanalige Schließerkontakte (n/o) verfügen.
Externe Taster anschließen
Abhängig von der Anwendung können Sie bis zu 8 externe Taster auswerten, um in sichere
Betriebsarten zu schalten. Verwenden Sie zum Anschluss der Taster an die Sicherheits-
steuerung sichere digitale Eingangsmodule des Systems PNOZmulti 2 (z. B. PNOZ m EF
8DI4DO). Beachten Sie die Angaben und technischen Daten in der Bedienungsanleitung
des verwendeten Erweiterungsmoduls.
}
Schließen Sie die externen Taster an die Eingänge des PNOZmulti an.
Externe Anzeigeelemente anschließen
Über Verknüpfung mit den MSO-Ausgängen oder über die Diagnoseworte der Diagnose
PVIS (siehe Online-Hilfe zum PNOZmulti Configurator) können die Zustände der bis zu 8
sicheren Betriebsarten über externe Anzeigeelemente (z. B. LEDs, Anzeigegeräte) ange-
zeigt werden. Verwenden Sie zum Anschluss der Anzeigeelemente an das PNOZmulti ent-
weder digitale sichere Ausgangsmodule oder digitale Ausgangsmodule für Standardanwen-
dungen. Beachten Sie die Angaben und technischen Daten in der Bedienungsanleitung der
verwendeten Module.
}
Schließen Sie die externen Anzeigeelemente an die Ausgänge des PNOZmulti an.
Systembeschreibung PITmode flex
1005276-DE-03
16]) wird entweder die Betriebsart 1 oder die
| 14
