  • Seite 1 PITmode flex visu Befehls- und Meldegeräte Systembeschreibung-1005364-DE-02...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    5.5.1 Sichere Betriebsart MSO1 ... MSO8 wählen ................5.5.2 Statusanzeigen der Buttons...................... 5.5.3 Status- und Fehleranzeigen durch das PNOZmulti ..............Beispiele für PITmode flex visu mit PNOZ m B1 ..............5.6.1 Beispiel 1 ..........................5.6.2 Beispiel 2 ..........................5.6.3 Beispiel 3 ..........................
  • Seite 4 Inhalt Berechnung der Sicherheitstechnischen Kenndaten ............Systembeschreibung PITmode flex visu 1005364-DE-02...

  • Seite 5: Einführung

    Situationen, durch die das Produkt oder Geräte in dessen Umge- bung beschädigt werden können, und gibt entsprechende Vorsichtsmaß- nahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Text- stellen. INFO liefert Anwendungstipps und informiert über Besonderheiten. Systembeschreibung PITmode flex visu 1005364-DE-02...

  • Seite 6: Übersicht Über Die Systeme Zur Sicherheitsgerichteten Betriebsartenanwahl

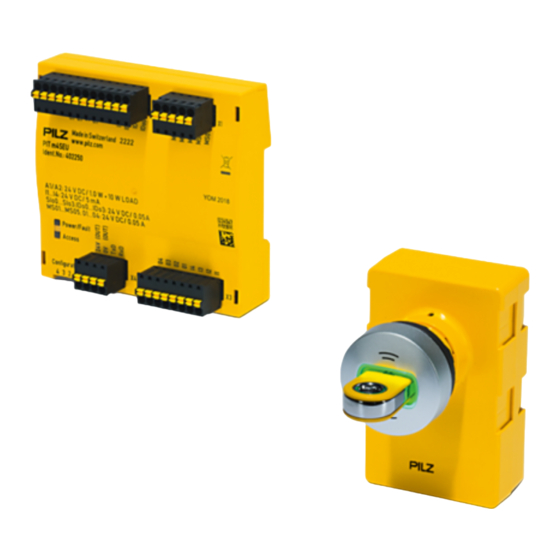

    PIT m4SEU Abb.: Übersicht über die Systeme zur sicherheitsgerichteten Betriebsartenanwahl PITmode fusion, PITmode flex und PITmode flex visu sind Systeme zur sicherheitsgerichte- ten Anwahl von sicheren Betriebsarten (MSO). Hierzu zählen beispielsweise Betriebsarten wie Automatikbetrieb, Einrichten, Testlauf, Prozessbeobachtung und Service. Die Zugriffs- beschränkung wird in allen Systemen durch das Authentifizierungssystem PITreader si-...
  • Seite 7 – Sicherheitssteuerung zur Auswertung und Aktivierung der gewählten Betriebsart, z. B. PNOZmulti oder Sicherheitssteuerung des Automatisierungssystems PSS 4000 – Elemente/Bausteine von Pilz In den folgenden Kapiteln wird das System PITmode flex visu beschrieben. Für die anderen Systeme gibt es separate Dokumente. Systembeschreibung PITmode flex visu...

  • Seite 8: Sicherheit

    PITmode flex visu ist ein System zur sicherheitsgerichteten Anwahl von sicheren Betriebs- arten (MSO). Hierzu zählen beispielsweise Betriebsarten wie Automatikbetrieb, Einrichten, Testlauf, Prozessbeobachtung und Service. Bei PITmode flex visu können bis zu 8 sichere Betriebsarten angewählt werden. Bei dem sicherheitsgerichteten Anwahlsystem wird über eine Anwahleinrichtung in Verbin- dung mit einer Zugangseinrichtung eine Betriebsart sicherheitsgerichtet angewählt.

  • Seite 9: Gewährleistung Und Haftung

    Für eine sicherheitsgerichtete Betriebsartenwahl dürfen zur Visualisierung nur die im Kapitel Bestimmungsgemäße Verwendung [ aufgeführten Anzeigegeräte von Pilz verwendet werden. WICHTIG Beachten Sie die Vorschriften der Typ-C-Normen (Maschinensicherheits- normen) für die jeweilige Anwendung bezüglich der Betriebsartenwahl wie beispielsweise EN ISO 16090-1, Kapitel 5.2.4.
  • Seite 10 – Die Betriebsartenwahl darf grundsätzlich nur von außerhalb des Ge- fährdungsbereichs erfolgen – Die angewählte Betriebsart selbst darf keine Ingangsetzung der Ma- schine bewirken. – Die Wahl der Betriebsart darf nicht bei laufender Maschine erfolgen. Systembeschreibung PITmode flex visu | 10 1005364-DE-02...
  • Seite 11 Wenn mehr als 10 Arbeitsbereiche benötigt werden, muss das verbundene Modbus/TCP- Netzwerk segmentiert werden (z. B. durch Firewalls). Es muss sichergestellt werden, dass das PASvisu-Projekt der Visualisierung mit dem PNOZmulti-Projekt übereinstimmt. Änderungen müssen auf beiden Seiten durchgeführt werden. Systembeschreibung PITmode flex visu | 11 1005364-DE-02...

  • Seite 12: Security

    Schützen Sie die Kommunikationsschnittstellen der Produkte vor physischer Manipulati- Schützen Sie die 24 V-Ein- und Ausgänge der Sicherheitssteuerung vor physischer Mani- pulation durch geschützte Verdrahtung, z. B. durch Installation der Sicherheitssteuerung in einem abschließbaren Schaltschrank. Systembeschreibung PITmode flex visu | 12 1005364-DE-02...

  • Seite 13: Pitmode Flex Visu Mit Pnozmulti

    PITmode flex visu ist ein System zur sicherheitsgerichteten Anwahl von sicheren Betriebs- arten (MSO). Hierzu zählen beispielsweise Betriebsarten wie Automatikbetrieb, Einrichten, Testlauf, Prozessbeobachtung und Service. Bei PITmode flex visu können bis zu 8 sichere Betriebsarten angewählt werden. Bei dem sicherheitsgerichteten Anwahlsystem wird über eine Anwahleinrichtung in Verbin- dung mit einer Zugangseinrichtung eine Betriebsart sicherheitsgerichtet angewählt.

  • Seite 14: Sicherheitseigenschaften

    PITmode flex visu mit PNOZmulti Anwahleinrichtung Die Anwahl der Betriebsarten erfolgt über ein Visu-Anzeigegerät (Visu Panel). Für eine sicherheitsgerichtete Betriebsartenwahl können nur die im Kapitel Bestimmungs- gemäße Verwendung angegebenen Anzeigegeräte verwendet werden. Auf dem Anzeigegerät wird ein Projekt des Visualisierungssystems PASvisu betrieben.

  • Seite 15: Arbeitsbereiche

    PITmode flex visu mit PNOZmulti Während der Betätigung des Betriebsartenwahlbuttons muss am Eingang "Anwahlsperre" ein LOW-Signal anliegen. 5.1.3 Arbeitsbereiche Eine Anlage kann in verschiedene Arbeitsbereiche eingeteilt werden. Arbeitsbereiche kön- nen zum Beispiel sein "Zuführung", "Verarbeitung" und "Abführung". Jedem Arbeitsbereich können eigene Betriebsarten zugewiesen werden.

  • Seite 16: Quittierung

    PITmode flex visu mit PNOZmulti Beim Entfernen des Transponder-Schlüssels wird die Rückfallverzögerungszeit gestartet. Wenn vor Ablauf der Rückfallverzögerungszeit ein Transponder-Schlüssel mit ausreichen- der Berechtigung wieder gesteckt wird, dann wird der Rückfall verhindert. 5.1.5 Quittierung Optional kann ein Eingang zum Bestätigen der Betriebsartenanwahl über die Steuerung konfiguriert werden.

  • Seite 17: Systemausbau

    PITmode flex visu mit PNOZmulti Systemausbau Maximaler Systemausbau für ein Basisgerät PNOZ m B1: 8 Arbeitsbereiche konfigurierbar 8 Elemente MSO flex visu konfigurierbar. 4 PITreader anschließbar 4 Visu-Anzeigegeräte anschließbar (die Kachel für einen Arbeitsbereich darf jedoch nur auf einem Anzeigegerät angezeigt werden) Maximal 10 Arbeitsbereiche für ein Visu-Anzeigegerät.
  • Seite 18 PITmode flex visu mit PNOZmulti Eine Kachel enthält maximal 8 Buttons. In der Default-Konfiguration haben die Buttons fol- gende Beschriftungen: MSO1 = Automatikbetrieb MSO2 = Einrichtbetrieb MSO3 = Manueller Eingriff MSO4 = Prozessbeobachtung MSO5 = Service MSO6 = Service 2...

  • Seite 19: Pitreader Konfigurieren

    PITmode flex visu mit PNOZmulti jekt in den Kacheleigenschaften das zugehörige Element aus dem PNOZmulti-Projekt. Dadurch wird die Konfiguration aus dem PNOZmulti-Projekt übernommen und kann nicht bearbeitet werden. Eine Kachel pro Arbeitsbereich Es liegt in der Verantwortung des Anwenders, dass es pro Arbeitsbereich nicht mehr als eine Kachel MSO flex visu gibt und diese Kachel auf genau einem Anzeigegerät ange-...

  • Seite 20: Verbindung Zum Visu-Anzeigegerät Konfigurieren

    PITmode flex visu mit PNOZmulti 5.4.3.3 Verbindung zum Visu-Anzeigegerät konfigurieren Die Verbindung zum Visu-Anzeigegerät wird über Modbus/TCP hergestellt. Die Verbindung wird automatisch hergestellt und muss nicht konfiguriert werden. 5.4.3.4 Element MSO flex visu konfigurieren Mit dem Element werden die Informationen der Zugangseinrichtung ausgewertet und die Betriebsartenanwahl wird ausgewertet, überwacht und quittiert.
  • Seite 21 PITmode flex visu mit PNOZmulti Voraussetzungen Es muss ein Transponder-Schlüssel mit entsprechender Berechtigung am PITreader ge- steckt sein. Der PITreader muss den Transponder-Schlüssel als gültig erkennen. Der Transponder-Schlüssel muss am PITreader für die gesamte Dauer einer Button-Be- tätigung gesteckt sein.

  • Seite 22: Statusanzeigen Der Buttons

    PITmode flex visu mit PNOZmulti 5.5.2 Statusanzeigen der Buttons Eine Kachel in PASvisu besitzt maximal 8 Buttons zur Anwahl der Betriebsarten. Links un- ten und rechts oben hat jeder Button Dreiecke zur Statusanzeige. Statusanzeige Beschreibung Dreieck rechts oben leuchtet grün Betriebsart ist angewählt...

  • Seite 23: Status- Und Fehleranzeigen Durch Das Pnozmulti

    PITmode flex visu mit PNOZmulti 5.5.3 Status- und Fehleranzeigen durch das PNOZmulti Über Verknüpfung mit den MSO-Ausgängen oder über die Diagnoseworte können die Zu- stände der Betriebsarten angezeigt werden. Für das Element MSO flex visu stehen 2 Diagnoseworte zur Verfügung. Diese können über ein Anzeigegerät angezeigt werden.
  • Seite 24 PITmode flex visu mit PNOZmulti Bit-Nr. Beschreibung Ursachen und Abhilfe Die Anwendereingabe war fehlerhaft Mögliche Ursachen: Anwahlsperre ist aktiv Mehr als ein Taster wurde gleichzeitig be- tätigt Hinweis: Vor einer neuen Anwahl und zum Zurücksetzen der Diagnosemeldung darf kein Taster betätigt sein.
  • Seite 25 PITmode flex visu mit PNOZmulti Bit-Nr. Beschreibung Ursachen und Abhilfe Die Kommunikation zum PITreader ist unterbrochen Mögliche Ursachen: Kabelverbindung zwischen PNOZmulti und PITreader ist unterbrochen IP-Adresse ist falsch konfiguriert Abhilfe: Verbindung zwischen dem PITreader und dem PNOZmulti prüfen. Diagnosewort 2 Bit-Nr.

  • Seite 26: Beispiele Für Pitmode Flex Visu Mit Pnoz M B1

    PITmode flex visu mit PNOZmulti Beispiele für PITmode flex visu mit PNOZ m B1 5.6.1 Beispiel 1 1 PITreader für 1 Arbeitsbereich (WA) und Anzeige auf einem Visu-Anzeigegerät. WA 1 5.6.2 Beispiel 2 4 PITreader für je 1 Arbeitsbereich (WA). Pro Arbeitsbereich eigene Anzeige auf einem Vi- su-Anzeigegerät.

  • Seite 27: Beispiel 3

    PITmode flex visu mit PNOZmulti 5.6.3 Beispiel 3 2 PITreader für je 2 Arbeitsbereiche (WA). Für je 2 Arbeitsbereiche eine Anzeige auf einem Visu-Anzeigegerät. WA 1 WA 2 WA 3 WA 4 Systembeschreibung PITmode flex visu | 27 1005364-DE-02...

  • Seite 28: Berechnung Der Sicherheitstechnischen Kenndaten

    Sicherheitsfunktion einbezogen werden. INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Systembeschreibung PITmode flex visu | 28 1005364-DE-02...

  • Seite 29: Rückseite

    Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
