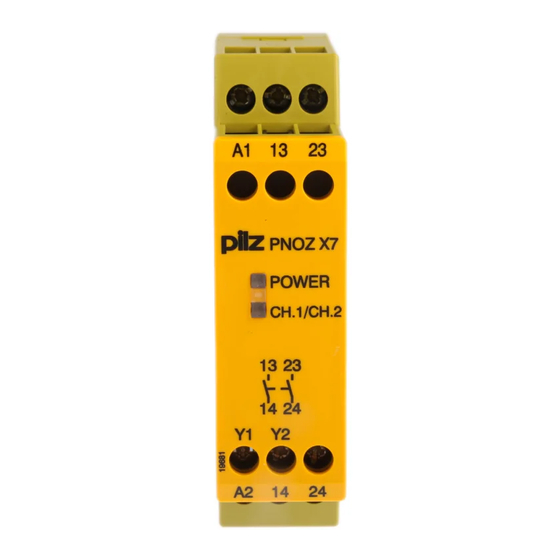

PNOZ X7
}
Sicherheitsschaltgeräte
Bedienungsanleitung 19692-DE-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pilz PNOZ X7

Inhaltszusammenfassung für Pilz PNOZ X7

  • Seite 1 PNOZ X7 Sicherheitsschaltgeräte Bedienungsanleitung 19692-DE-05...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.

  • Seite 3: Inhaltsverzeichnis

    Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Varianten: AC Variante: AC/DC Funktionsbeschreibung Betriebsarten Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 4: Einführung

    PNOZ X7 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X7. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts.

  • Seite 5: Sicherheit

    PNOZ X7 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X7 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Als nicht bestimmungsgemäß...

  • Seite 6: Qualifikation Des Personals

    Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 7: Gerätemerkmale

    : 48 V AC; Bestell-Nr. 774049 : 110 V AC; Bestell-Nr. 774053 : 115 V AC; Bestell-Nr. 774054 : 120 V AC; Bestell-Nr. 774055 : 230 V AC; Bestell-Nr. 774056 : 240 V AC; Bestell-Nr. 774057 Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 8: Variante: Ac/Dc

    *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Variante: AC/DC : 24 V AC/DC; Bestell-Nr. 774059 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 9: Funktionsbeschreibung

    PNOZ X7 Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X7 dient dem sicherheitsgerichteten Unterbrechen eines Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung über den Not-Halt-Tas- ter leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Start- und Rückführ- kreis Y1-Y2 geschlossen ist. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –...

  • Seite 10: Montage

    (z. B. Endhalter oder Endwinkel). Verdrahtung Beachten Sie: Angaben im Abschnitt "Technische Daten [ 14]" unbedingt einhalten. Berechnung der max. Leitungslänge I im Eingangskreis bei PNOZ X7 24 V AC/DC: lmax / km = max. Gesamtleitungswiderstand (siehe Technische Daten [ 14]) lmax  / km = Leitungswiderstand/km...

  • Seite 11: Betriebsbereitschaft Herstellen

    Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der IEC 60204-1. Betriebsbereitschaft herstellen Versorgungsspannung 24 V AC/DC Eingangskreis Einkanalig Zweikanalig Not-Halt L+/L1 Schutztür L+/L1 Startkreis Automatischer Start Manueller Start Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 12: Betrieb

    Prüfung der Sicherheitsfunktion durch. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. CH.1/CH.2 Sicherheitskontakte von Kanal 1 und 2 sind geschlossen. Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 13: Fehler - Störungen

    1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm 75 (2.95") 22,5 87 (3.42") (0,89") Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 14: Technische Daten

    Clmax 37 nF 37 nF 37 nF Relaisausgänge 774049 774053 774054 Anzahl der Ausgangskon- takte Sicherheitskontakte (S) unverzögert Max. Kurzschlussstrom IK 1 kA 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 15 240 A²s 240 A²s Schmelzsicherung flink 4 A Schmelzsicherung trä- Schmelzsicherung gG 4 A Sicherungsautomat 24V AC/DC, Charakte- ristik B/C Kontaktmaterial AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 16 -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig unzulässig Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 17 87 mm 87 mm 87 mm Breite 22,5 mm 22,5 mm 22,5 mm Tiefe 121 mm 121 mm 121 mm Gewicht 225 g 225 g 225 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 18 Max. Strom Max. Leistung 1000 VA 1000 VA 1000 VA DC1 bei 24 V 24 V 24 V Min. Strom 0,01 A 0,01 A 0,01 A Max. Strom Max. Leistung 100 W 100 W 100 W Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 19 AgSnO2 + 0,2 µm Au Konventioneller thermi- 774055 774056 774057 scher Strom bei gleich- zeitiger Belastung meh- rerer Kontakte Ith pro Kontakt bei UB AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kontakt Konv. therm. Strom bei 2 Kontakten Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 20 10 - 55 Hz 10 - 55 Hz Amplitude 0,35 mm 0,35 mm 0,35 mm Luft- und Kriechstrecken nach Norm EN 60947-1 EN 60947-1 EN 60947-1 Überspannungskatego- III / II III / II III / II Verschmutzungsgrad Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 21 87 mm 87 mm 87 mm Breite 22,5 mm 22,5 mm 22,5 mm Tiefe 121 mm 121 mm 121 mm Gewicht 225 g 225 g 225 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 22 Einkanalig bei UB AC – 15 Ohm Max. Gesamtleitungskapazität Cl- 37 nF – Relaisausgänge 774058 774059 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 23 AgSnO2 + 0,2 µm Au Konventioneller thermischer 774058 774059 Strom bei gleichzeitiger Belas- tung mehrerer Kontakte Ith pro Kontakt bei UB AC; AC1: 240 V, DC1: 24 V Konv. therm. Strom bei 1 Kon- takt – Konv. therm. Strom bei 2 Kon- takten – Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 24 10 - 55 Hz Amplitude 0,35 mm 0,35 mm Luft- und Kriechstrecken nach Norm EN 60947-1 EN 60947-1 Überspannungskategorie III / II III / II Verschmutzungsgrad Bemessungsisolationsspannung 250 V 250 V Bemessungsstoßspannungsfestig- keit 4 kV 4 kV Bedienungsanleitung PNOZ X7 19692-DE-05...
  • Seite 25 Anzugsdrehmoment bei Schraub- klemmen 0,6 Nm 0,6 Nm Abmessungen Höhe 87 mm 87 mm Breite 22,5 mm 22,5 mm Tiefe 121 mm 121 mm Gewicht 225 g 185 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 26: Sicherheitstechnische Kennzahlen

    Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 27: Lebensdauerkurve

    115 V AC Schraubklemmen 774 054 PNOZ X7 120 V AC Schraubklemmen 774 055 PNOZ X7 230 V AC Schraubklemmen 774 056 PNOZ X7 240 V AC Schraubklemmen 774 057 PNOZ X7 24 V AC/DC Schraubklemmen 774 059 Bedienungsanleitung PNOZ X7 19692-DE-05...

  • Seite 28: Eg-Konformitätserklärung

    Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X7...

  • Seite 29: Rückseite

    Rückseite Support Technische Unterstützung von Pilz erhalten Sie rund um die Uhr. Amerika Australien Niederlande Brasilien +61 3 95446300 +31 347 320477 +55 11 97569-2804 Österreich Kanada Europa +43 1 7986263-0 +1 888-315-PILZ (315-7459) Belgien, Luxemburg Schweiz Mexiko +32 9 3217575...
