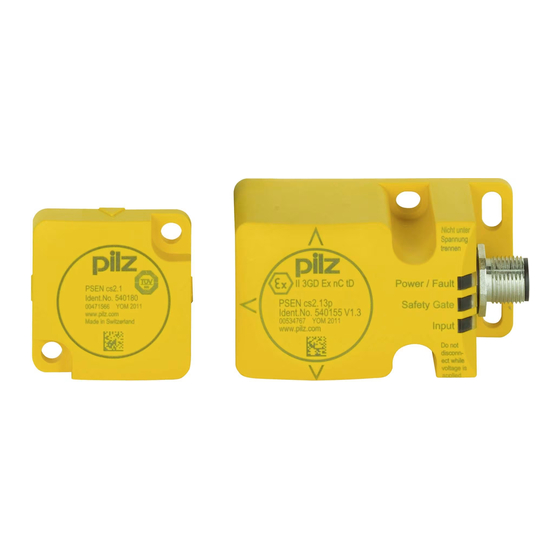

Pilz PSEN cs2.13p ATEX Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PSEN cs2.13p ATEX:
- Bedienungsanleitung (48 Seiten) ,
- Betriebsanleitung (10 Seiten) ,
- Betriebsanleitung (10 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Pilz PSEN cs2.13p ATEX
Inhaltszusammenfassung für Pilz PSEN cs2.13p ATEX
- Seite 1 PSEN cs2.13p ATEX Sensorik PSEN Bedienungsanleitung-21133-DE-18...
- Seite 2 Formulierung dieses Dokuments gewählt. Es wird versichert, dass alle Personen diskriminierungsfrei und gleichberechtigt betrachtet werden. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
- Seite 3 Anschluss an Auswertegeräte ..................... Einlernen des Betätigers ....................... Montage ..........................Periodische Prüfung ......................Justage ........................... Betrieb ............................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Funkzulassungen........................Bestelldaten ........................... System ............................Zubehör ............................ Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 4 Inhalt EG-Konformitätserklärung ....................UKCA-Declaration of Conformity ..................Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 5 Sachschaden zur Folge haben kann, und informiert über entspre- chende Vorsichtsmaßnahmen. WICHTIG beschreibt Situationen, durch die das Produkt oder Geräte in dessen Umge- bung beschädigt werden können, und gibt entsprechende Vorsichtsmaß- nahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Text- stellen. Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 6 Veränderung des Produkts, ein Einsatz des Produkts außerhalb der Bereiche, die in dieser Bedienungsanleitung be- schrieben sind, ein von den technischen Daten (siehe Technische Daten [ 27]) abweichender Ein- satz des Produkts. Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 7 Eine befähigte Person ist eine qualifizierte und sachkundige Person, die durch ihre Berufs- ausbildung, ihre Berufserfahrung und ihre zeitnahe berufliche Tätigkeit über die erforderli- chen Fachkenntnisse verfügt. Um Geräte, Systeme, Maschinen und Anlagen prüfen, beur- Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 8 – Werden Ersatzbetätiger verwendet, so müssen diese montiert wer- den wie in Montage [ beschrieben. – Werden die ursprünglich montierten Betätiger durch Ersatzbetätiger ersetzt, so müssen die ursprünglich montierten Betätiger vor der Ent- sorgung zerstört werden. Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 9 – Manipulationsschutz nach ISO 14119 möglich durch die Verifikation der Kurzkennung des Betätigers durch die Steuerung über SDD-Kommunikation Diagnoseeingang Y1 für Safety Device Diagnostics (SDD) Meldeausgang/Diagnoseausgang Y32 für Safety Device Diagnostics LED-Anzeige für: – Zustand Betätiger – Zustand Eingänge – Versorgungsspannung/Fehler 4 Betätigungsrichtungen Bedienungsanleitung PSEN cs2.13p ATEX 21133-DE-18...
- Seite 10 Wird kein Feldbusmodul der SDD verwendet, wird der Diagnoseeingang Y1 nicht verwen- det. Meldeausgang/Diagnoseausgang Y32 im SDD-Betrieb Wird ein Feldbusmodul der SDD verwendet, wird der Meldeausgang/Diagnoseausgang Y32 für das Schreiben von Daten aktiviert. Bedienungsanleitung PSEN cs2.13p ATEX | 10 21133-DE-18...
- Seite 11 Mit Safety Device Diagnostics bestehen für das Feldbusmodul folgende Möglichkeiten der einfachen Verdrahtung: – Informationen werden über das Feldbusmodul direkt an das Netzwerk weitergegeben – Zuordnungen der Meldeausgänge zum Sensor sind durch die SDD automatisiert. Bedienungsanleitung PSEN cs2.13p ATEX | 11 21133-DE-18...
- Seite 12 : Gesicherter Schaltabstand: 15 mm : Typischer Schaltabstand: 21 mm : Typischer Ausschaltabstand: 32 mm : Gesicherter Ausschaltabstand: 40 mm Seiten- und Höhenversatz Betätigungsrichtung frontal Betätigungsrichtung seitlich links/rechts Power /Fault Safety Gate Input Bedienungsanleitung PSEN cs2.13p ATEX | 12 21133-DE-18...
- Seite 13 Die Versorgungsspannung des Sicherheitsschalters muss mit einer Sicherung vom Typ flink zwischen 2 A und 4 A abgesichert werden. Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Beachten Sie die Hinweise zur Verdrahtung in EN 60079-14. Bedienungsanleitung PSEN cs2.13p ATEX | 13 21133-DE-18...
- Seite 14 Ausgang Kanal 1 grün Ausgang Kanal 2 gelb Meldeausgang/Diagnoseaus- grau gang Eingang Kanal 1 rosa 0 V UB blau Diagnoseeingang Die Aderfarbe gilt auch für die als Zubehör erhältlichen Kabel von Pilz. Bedienungsanleitung PSEN cs2.13p ATEX | 14 21133-DE-18...
- Seite 15 Y32 mit einem Verbraucher, z. B. dem Eingang einer Steuerung, oder lassen Sie den Meldeausgang unverbunden. Beachten Sie den max. Strom (siehe Technische Daten [ 27]). Anschlussschema Einzelschaltung ohne SDD 24 V Betätiger Sicherheitsschalter Ex-Bereich I1 (FS) I2 (FS) Nicht-Ex-Bereich Auswertegerät FS: Fail-Safe Bedienungsanleitung PSEN cs2.13p ATEX | 15 21133-DE-18...
- Seite 16 SIL-Level (z. B. SIL CL 3), der erforderliche Performance Level (z. B. PL e (Cat. 4)), die durch die Anwendung maximal erlaubte Verzögerung bzw. Risikozeit. Stellen Sie eine ausreichende Versorgungsspannung sicher unter Berücksichtigung der Einschaltströme und der Absicherung. Bedienungsanleitung PSEN cs2.13p ATEX | 16 21133-DE-18...
- Seite 17 An den Eingängen des Auswertegeräts (z. B. S11, S21 oder I1, I2) müssen wieder High- Signale liegen. Wiederholen Sie die Prüfung für jede Tür. Wenn die Eingangssignale nicht wie oben beschrieben reagieren, prüfen und korrigieren Sie die Verdrahtung und führen Sie den Test erneut durch. Bedienungsanleitung PSEN cs2.13p ATEX | 17 21133-DE-18...
- Seite 18 PSEN cs2.13p ATEX Anschlussschema Reihenschaltung ohne SDD 24 V Betätiger Sicherheitsschalter 1 Steuerung Betätiger Sicherheitsschalter 2 Betätiger Sicherheitsschalter n Ex-Bereich I1 (FS) I2 (FS) Nicht-Ex-Bereich Auswertegerät FS: Fail-Safe Bedienungsanleitung PSEN cs2.13p ATEX | 18 21133-DE-18...
- Seite 19 PSEN cs2.13p ATEX Anschlussschema Reihenschaltung mit SDD 24 V Betätiger Sicherheitsschalter Betätiger Sicherheitsschalter Betätiger Sicherheitsschalter Ex-Bereich I1 (FS) I2 (FS) Nicht- Ex-Bereich Auswertegerät FS: Failsafe Feldbusmodul ST: Standard Bedienungsanleitung PSEN cs2.13p ATEX | 19 21133-DE-18...
- Seite 20 PSEN cs2.13p ATEX Anschluss an Pilz-Auswertegeräte Der Sicherheitsschalter PSEN cs2.13p kann beispielsweise an Auswertegeräte von Pilz an- geschlossen werden. Geeignete Pilz-Auswertegeräte sind zum Beispiel: PNOZelog für Schutztürüberwachung PNOZpower für Schutztürüberwachung PNOZsigma für Schutztürüberwachung PNOZ X für Schutztürüberwachung PNOZmulti für Schutztürüberwachung Konfigurieren Sie den Sicherheitsschalter im PNOZmulti Configurator mit Schaltertyp 3.
- Seite 21 Anzahl noch erlaubter weiterer Lernvorgänge wird um 1 vermindert. WICHTIG – Der Betätiger darf während des Einlernvorgangs nicht entfernt wer- den. – Ein erneutes Einlernen dieses Betätigers am selben Sicherheits- schalter ist nicht mehr möglich. Bedienungsanleitung PSEN cs2.13p ATEX | 21 21133-DE-18...
- Seite 22 – Stellen Sie dabei sicher, dass der Betätiger an der Markierung des Sensors ausge- richtet ist, die den von der Anlagenplanung geforderten Schaltabstand gewährleistet (siehe Schaltabstände [ 12]). Befestigen Sie Sicherheitsschalter und Betätiger nicht lösbar mit Sicherheitsschrauben M5 mit flacher Kopfunterseite (z. B. M5-Zylinderkopf- oder -Flachkopfschrauben). Bedienungsanleitung PSEN cs2.13p ATEX | 22 21133-DE-18...
- Seite 23 Material kann den Wert für den gesicherten Ausschaltab- stand S verändern. – Prüfen Sie den gesicherten Ausschaltabstand S Montagebeispiel: Der Sicherheitsschalter ist vollständig auf dem Untergrund montiert. Die Kanten des Bodens des Sicherheitsschalters sind somit gegen Schläge geschützt. Bedienungsanleitung PSEN cs2.13p ATEX | 23 21133-DE-18...
- Seite 24 Betätigers durch. Prüfen Sie die Funktion immer mit angeschlossenem Auswertegerät. Die Prüfung der Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durchgeführt werden. Beachten Sie die Hinweise zur Prüfung des Sicherheitsschalters in EN 60079‑17 und EN 60079‑19. Bedienungsanleitung PSEN cs2.13p ATEX | 24 21133-DE-18...
- Seite 25 LED "Input" blinkt gelb: an einem Eingang wechselt das Signal von High nach Low wäh- rend am anderen Eingang weiterhin ein High-Signal anliegt (Teilbetätigung). Abhilfe: beide Kanäle des Eingangskreises öffnen. LED " Power/Fault" leuchtet rot: Fehlermeldung Abhilfe: Fehler beheben und Stromversorgung unterbrechen. Bedienungsanleitung PSEN cs2.13p ATEX | 25 21133-DE-18...
- Seite 26 PSEN cs2.13p ATEX Abmessungen in mm Sicherheitsschalter 21,5 Betätiger Bedienungsanleitung PSEN cs2.13p ATEX | 26 21133-DE-18...
- Seite 27 12 W Potenzialtrennung zu System - Spannung nein Kurzschlussfest Reststrom an Ausgängen 10 µA Spannungsabfall an OSSDs 3,5 V Kleinster Betriebsstrom 0 mA Gebrauchskategorie nach EN 60947-1 DC-12 Zeiten Max. Testimpulsdauer Sicherheitsausgänge 450 µs Bedienungsanleitung PSEN cs2.13p ATEX | 27 21133-DE-18...
- Seite 28 Schwingungen nach Norm EN 60947-5-2 Frequenz 10 - 55 Hz Amplitude 1 mm Schockbeanspruchung nach Norm EN 60947-5-2 Beschleunigung Dauer 11 ms Luft- und Kriechstrecken Überspannungskategorie Verschmutzungsgrad Bemessungsisolationsspannung 75 V Bemessungsstoßspannungsfestigkeit 0,8 kV Bedienungsanleitung PSEN cs2.13p ATEX | 28 21133-DE-18...
- Seite 29 40 mm Abmessungen Betätiger Höhe 11 mm Breite 40 mm Tiefe 40 mm Gewicht Sicherheitsschalter 130 g Gewicht Betätiger 20 g Gewicht 150 g Bei Normenangaben ohne Datum gelten die 2016-10 neuesten Ausgabestände. Bedienungsanleitung PSEN cs2.13p ATEX | 29 21133-DE-18...
- Seite 30 INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PSEN cs2.13p ATEX | 30 21133-DE-18...
- Seite 31 2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules.
- Seite 32 Buchse PSEN Y junction M12-M12/ M12, 8‑polig, Buchse M12, 8‑polig, Stift M12, 540338 M12 PIGTAIL 8‑polig, Buchse PDP67 F 4 code Dezentraler Passiv-Verteiler 773603 PDP67 F 4 code VA Dezentraler Passiv-Verteiler, V2A-Gewindering 773613 Bedienungsanleitung PSEN cs2.13p ATEX | 32 21133-DE-18...
- Seite 33 2014/34/EU (ATEX) 2014/53/EG über Funkanlagen Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/ downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland UKCA-Declaration of Conformity This product(s) complies with following UK legislation: Supply of Machinery (Safety) Regulations 2008...
- Seite 34 Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
