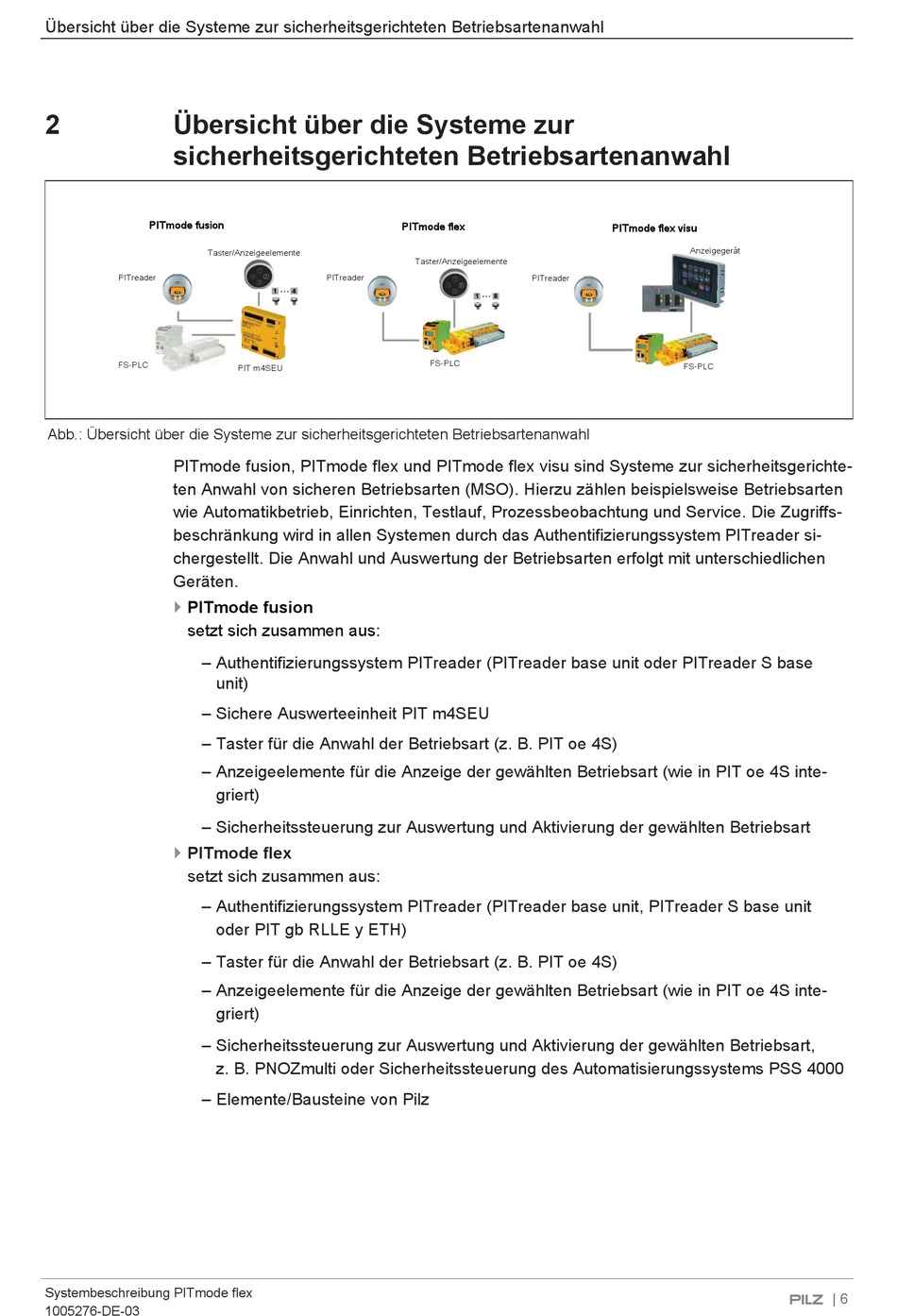

Übersicht über die Systeme zur sicherheitsgerichteten Betriebsartenanwahl
2
Übersicht über die Systeme zur
sicherheitsgerichteten Betriebsartenanwahl
PITmode fusion
Taster/Anzeigeelemente
PITreader
FS-PLC
Abb.: Übersicht über die Systeme zur sicherheitsgerichteten Betriebsartenanwahl
PITmode fusion, PITmode flex und PITmode flex visu sind Systeme zur sicherheitsgerichte-
ten Anwahl von sicheren Betriebsarten (MSO). Hierzu zählen beispielsweise Betriebsarten
wie Automatikbetrieb, Einrichten, Testlauf, Prozessbeobachtung und Service. Die Zugriffs-
beschränkung wird in allen Systemen durch das Authentifizierungssystem PITreader si-
chergestellt. Die Anwahl und Auswertung der Betriebsarten erfolgt mit unterschiedlichen
Geräten.
}
PITmode fusion
setzt sich zusammen aus:
– Authentifizierungssystem PITreader (PITreader base unit oder PITreader S base
– Sichere Auswerteeinheit PIT m4SEU
– Taster für die Anwahl der Betriebsart (z. B. PIT oe 4S)
– Anzeigeelemente für die Anzeige der gewählten Betriebsart (wie in PIT oe 4S inte-
– Sicherheitssteuerung zur Auswertung und Aktivierung der gewählten Betriebsart
}
PITmode flex
setzt sich zusammen aus:
– Authentifizierungssystem PITreader (PITreader base unit, PITreader S base unit
– Taster für die Anwahl der Betriebsart (z. B. PIT oe 4S)
– Anzeigeelemente für die Anzeige der gewählten Betriebsart (wie in PIT oe 4S inte-
– Sicherheitssteuerung zur Auswertung und Aktivierung der gewählten Betriebsart,
– Elemente/Bausteine von Pilz
Systembeschreibung PITmode flex
1005276-DE-03
PITreader
PIT m4SEU
unit)
griert)
oder PIT gb RLLE y ETH)
griert)
z. B. PNOZmulti oder Sicherheitssteuerung des Automatisierungssystems PSS 4000
PITmode flex
Taster/Anzeigeelemente
PITreader
FS-PLC
PITmode flex visu
Anzeigegerät
FS-PLC
