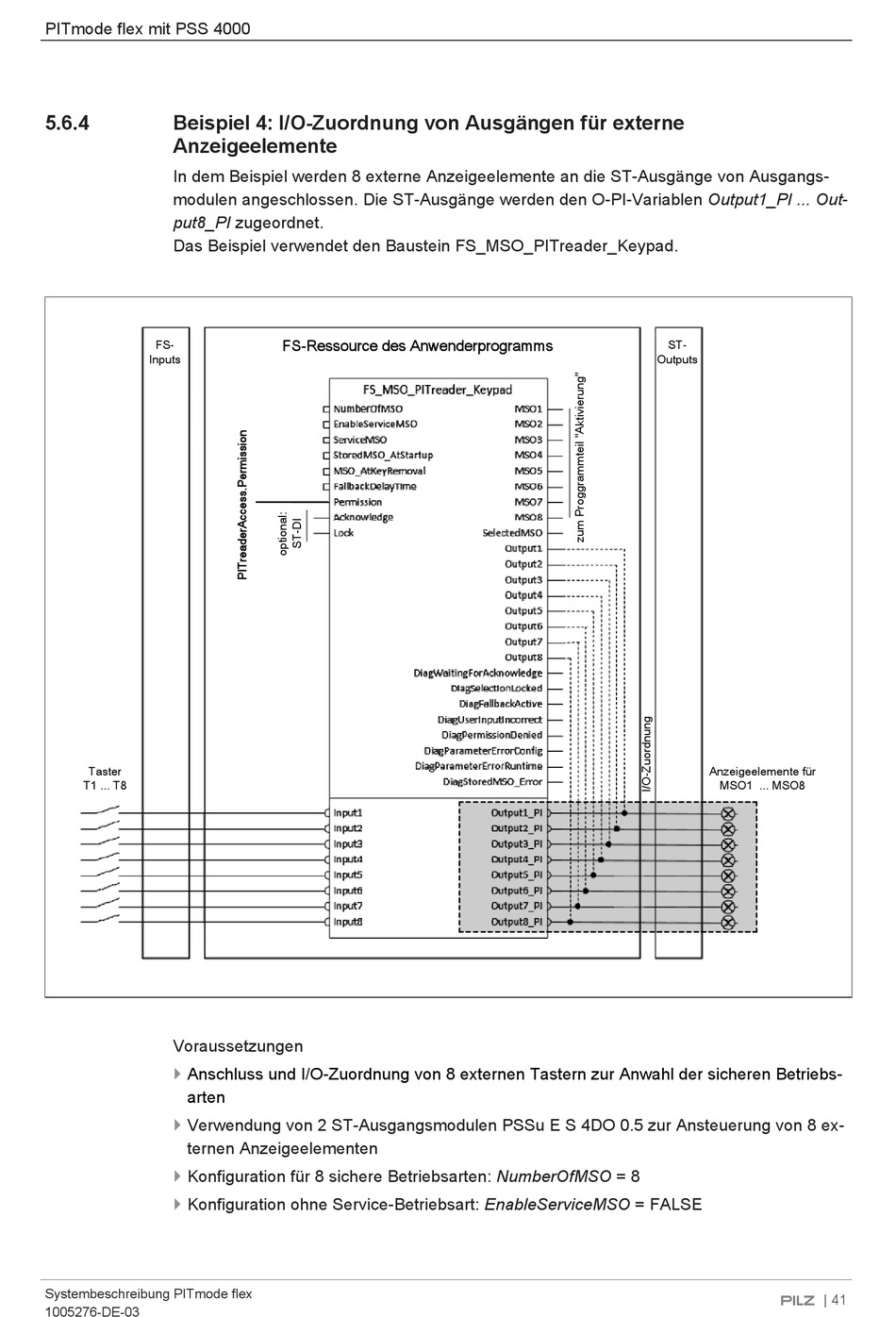

PITmode flex mit PSS 4000
5.6.4
Beispiel 4: I/O-Zuordnung von Ausgängen für externe
Anzeigeelemente
In dem Beispiel werden 8 externe Anzeigeelemente an die ST-Ausgänge von Ausgangs-
modulen angeschlossen. Die ST-Ausgänge werden den O-PI-Variablen Output1_PI ... Out-
put8_PI zugeordnet.
Das Beispiel verwendet den Baustein FS_MSO_PITreader_Keypad.
FS-
Inputs
Taster
T1 ... T8
Voraussetzungen
}
Anschluss und I/O-Zuordnung von 8 externen Tastern zur Anwahl der sicheren Betriebs-
arten
}
Verwendung von 2 ST-Ausgangsmodulen PSSu E S 4DO 0.5 zur Ansteuerung von 8 ex-
ternen Anzeigeelementen
}
Konfiguration für 8 sichere Betriebsarten: NumberOfMSO = 8
}
Konfiguration ohne Service-Betriebsart: EnableServiceMSO = FALSE
Systembeschreibung PITmode flex
1005276-DE-03
FS-Ressource des Anwenderprogramms
ST-
Outputs
Anzeigeelemente für
MSO1 ... MSO8
