OSD (On Screen Display)

Die Einstellungen, die mit der OSD-Funktion vorgenommen wurden, beziehen
sich ausschließlich auf den aktuell verwendeten Bildschirmmodus, ohne die Basis-
Konfiguration der anderen Anzeigemodi zu verändern.
Daher muss diese Einstellung für jeden Anzeigemodus gemacht werden.
Der folgende Abschnitt beschreibt die Vorgänge um den LCD-Controller richtig
einzustellen (basierend auf ST Halbteiter/Genesis Chip).

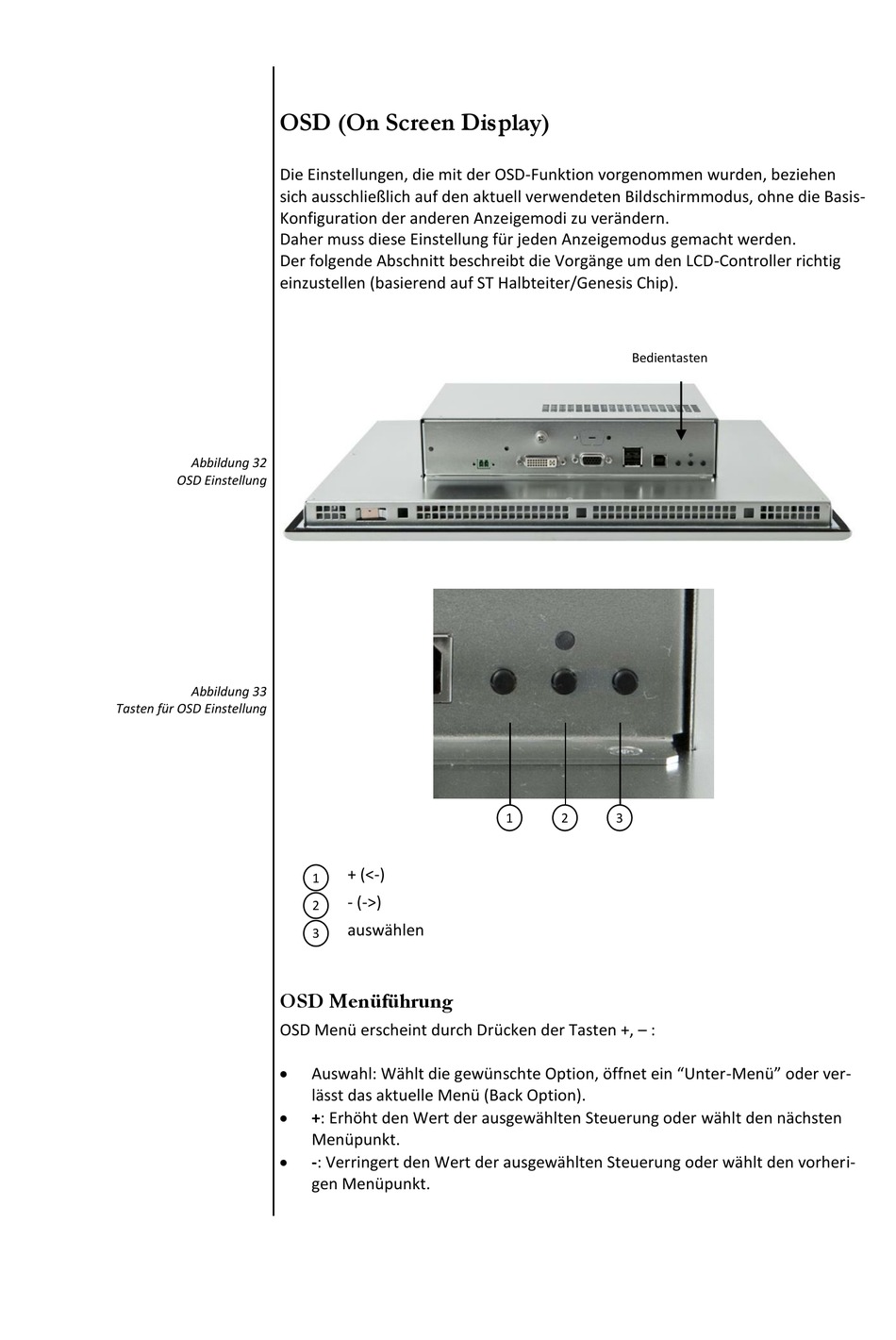

Abbildung 32
OSD Einstellung
Abbildung 33
Tasten für OSD Einstellung
OSD Menüführung
OSD Menü erscheint durch Drücken der Tasten +, – :



+ (<-)
1
- (->)
2
auswählen
3
Auswahl: Wählt die gewünschte Option, öffnet ein "Unter-Menü" oder ver-
lässt das aktuelle Menü (Back Option).
+: Erhöht den Wert der ausgewählten Steuerung oder wählt den nächsten
Menüpunkt.
-: Verringert den Wert der ausgewählten Steuerung oder wählt den vorheri-
gen Menüpunkt.
Bedientasten
1 2 3
