Vorsicht: Das System muss

mit einer Spannung von 24 VDC

(18 bis 32 VDC) versorgt werden.

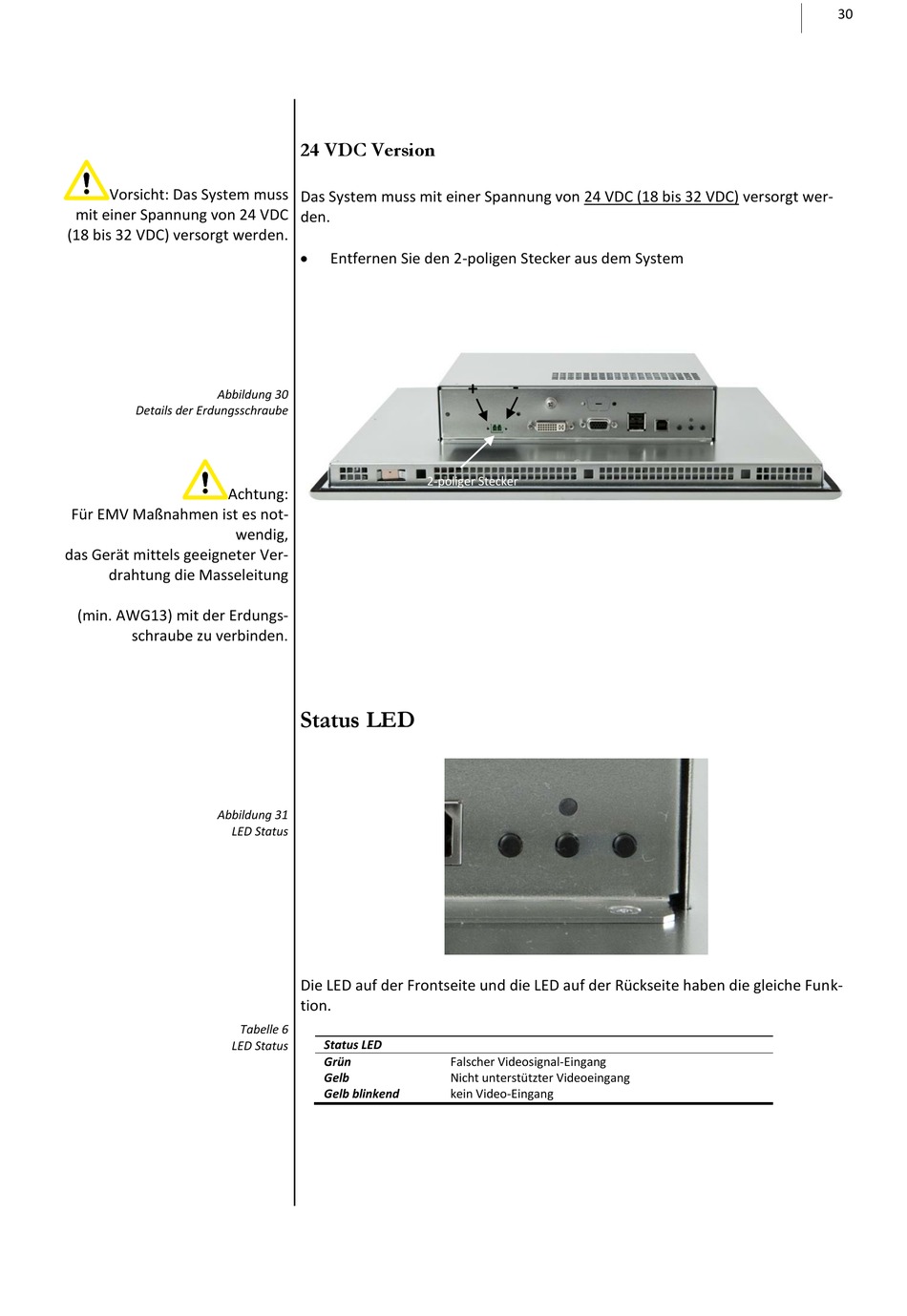

Abbildung 30

Details der Erdungsschraube

Achtung:

Für EMV Maßnahmen ist es not-

wendig,

das Gerät mittels geeigneter Ver-

drahtung die Masseleitung

(min. AWG13) mit der Erdungs-

schraube zu verbinden.

Abbildung 31

LED Status

24 VDC Version

Das System muss mit einer Spannung von 24 VDC (18 bis 32 VDC) versorgt wer-

den.



Entfernen Sie den 2-poligen Stecker aus dem System

Die LED auf der Frontseite und die LED auf der Rückseite haben die gleiche Funk-

tion.

Tabelle 6

Status LED

Grün

Gelb

Gelb blinkend

2-poliger Stecker

Falscher Videosignal-Eingang

Nicht unterstützter Videoeingang

kein Video-Eingang
