Installation und Montage
4.6
Spannungsversorgung, Anzeige-/Ausgabegerät DT6114
Die Spannungsversorgung und Signalausgabe erfolgen über den 5-pol. Steckverbinder an der Vorderseite des Controllers.
Pin
Adernfarbe
Signal
SCAC3/5
1
weiß
+24 V
2
grau
GND
3
gelb
-
4
grün
AGND
5
braun
U-aus
Schirm
4.7
Spannungsversorgung, Anzeige-/Ausgabegerät DT6124
Die Spannungsversorgung und Signalausgabe erfolgen über den 6-pol. Steckverbinder an der Vorderseite des Controllers.
Pin
Adernfarbe
Signal
SCAC3/6
1
weiß
+24 V
2
grau
GND
3
rosa
RS485 + RS485 Schnittstelle
4
grün
AGND
5
braun
U-aus
6
blau
RS485 -
Schirm
capaNCDT 61x4
Beschreibung
+24 V Versorgung
Versorgungsmasse
nicht verwendet
Analogmasse
(für Signalausgang)
Signalausgang
5-pol. Buchse
(Last, min 10 kOhm)
Kabelschirm, Gehäuse
Beschreibung
+24 V Versorgung
Versorgungsmasse
Analogmasse
(für Signalausgang)
6-pol. Buchse
Signalausgang
(Last, min 10 kOhm)
RS485, negiert
Kabelschirm, Gehäuse

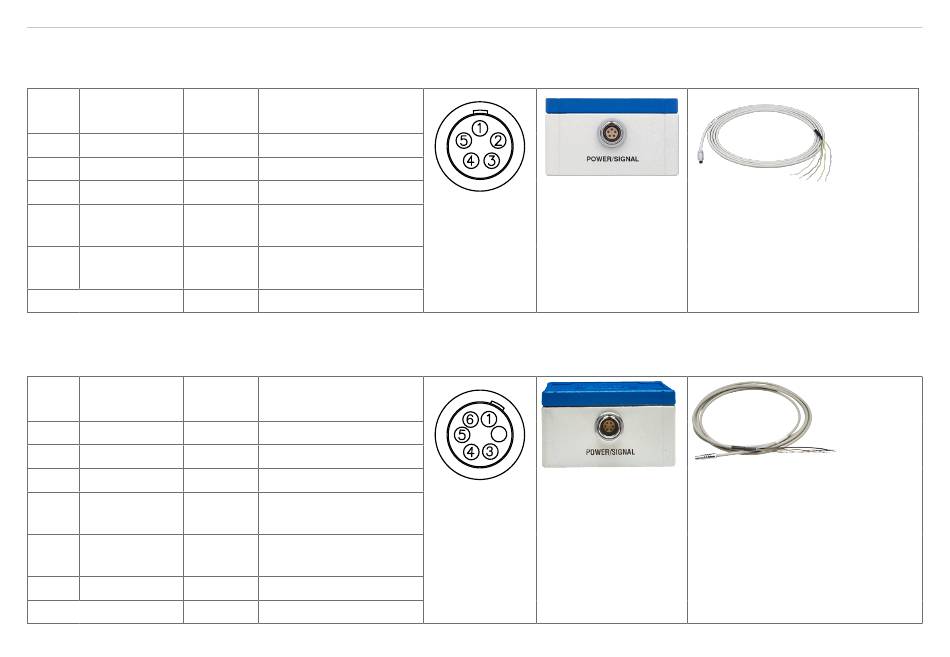

Abb. 10 Anschluss
Versorgungsspan-
Ansicht:
nung
Lötseite,
2
Abb. 12 Anschluss
Versorgungsspan-
Ansicht:
nung
Lötseite,
Abb. 11 Versorgungs- und
Ausgangskabel SCAC3/5
Das SCAC3/5 ist ein 3 m langes,
fertig konfektioniertes Versor-
gungs- und Ausgangskabel.
Abb. 13 Versorgungs- und
Ausgangskabel SCAC3/6
Das SCAC3/6 ist ein 3 m langes,
fertig konfektioniertes Versor-
gungs- und Ausgangskabel.
Seite 19
