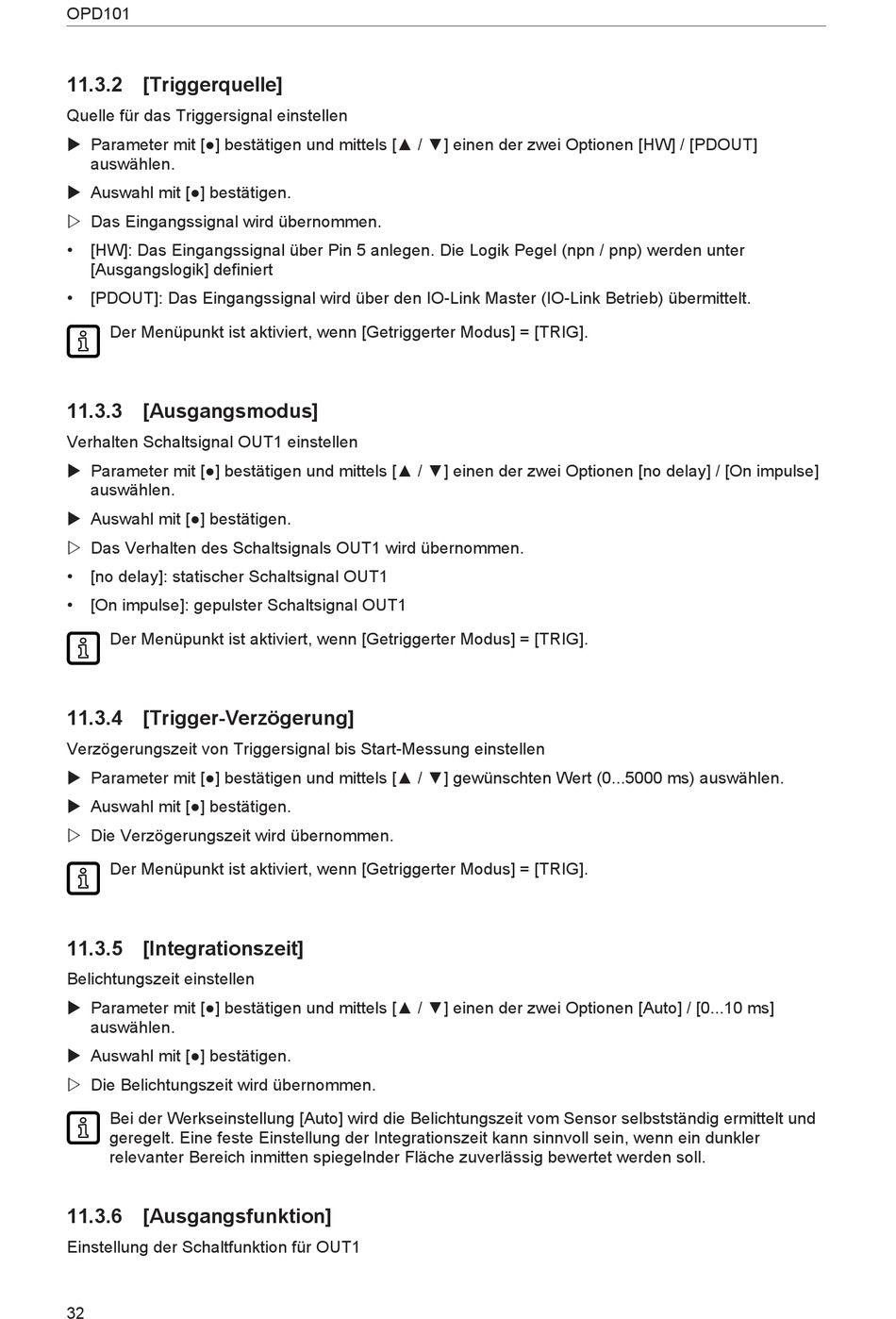

OPD101
11.3.2 [Triggerquelle]
Quelle für das Triggersignal einstellen
u Parameter mit [●] bestätigen und mittels [▲ / ▼] einen der zwei Optionen [HW] / [PDOUT]
auswählen.
u Auswahl mit [●] bestätigen.
w Das Eingangssignal wird übernommen.
•
[HW]: Das Eingangssignal über Pin 5 anlegen. Die Logik Pegel (npn / pnp) werden unter
[Ausgangslogik] definiert
•
[PDOUT]: Das Eingangssignal wird über den IO-Link Master (IO-Link Betrieb) übermittelt.
Der Menüpunkt ist aktiviert, wenn [Getriggerter Modus] = [TRIG].
11.3.3 [Ausgangsmodus]
Verhalten Schaltsignal OUT1 einstellen
u Parameter mit [●] bestätigen und mittels [▲ / ▼] einen der zwei Optionen [no delay] / [On impulse]
auswählen.
u Auswahl mit [●] bestätigen.
w Das Verhalten des Schaltsignals OUT1 wird übernommen.
•
[no delay]: statischer Schaltsignal OUT1
•
[On impulse]: gepulster Schaltsignal OUT1
Der Menüpunkt ist aktiviert, wenn [Getriggerter Modus] = [TRIG].
11.3.4 [Trigger-Verzögerung]
Verzögerungszeit von Triggersignal bis Start-Messung einstellen
u Parameter mit [●] bestätigen und mittels [▲ / ▼] gewünschten Wert (0...5000 ms) auswählen.
u Auswahl mit [●] bestätigen.
w Die Verzögerungszeit wird übernommen.
Der Menüpunkt ist aktiviert, wenn [Getriggerter Modus] = [TRIG].
11.3.5 [Integrationszeit]
Belichtungszeit einstellen
u Parameter mit [●] bestätigen und mittels [▲ / ▼] einen der zwei Optionen [Auto] / [0...10 ms]
auswählen.
u Auswahl mit [●] bestätigen.
w Die Belichtungszeit wird übernommen.
Bei der Werkseinstellung [Auto] wird die Belichtungszeit vom Sensor selbstständig ermittelt und
geregelt. Eine feste Einstellung der Integrationszeit kann sinnvoll sein, wenn ein dunkler
relevanter Bereich inmitten spiegelnder Fläche zuverlässig bewertet werden soll.
11.3.6 [Ausgangsfunktion]
Einstellung der Schaltfunktion für OUT1
32
