w Im Display erscheint die Aufforderung [Gegenstand platzieren und bestätigen].
w Der Sensor sendet eine rote Laserlinie mit zwei grünen senkrechten ROI Marker aus.
u Sensor so platzieren, dass die Laserlinie den zu überwachenden Bereich überstreicht und sich das
Objekt innerhalb des Arbeitsbereichs von 150...300mm befindet (Ò Allgemeine Darstellung / 6).
u Den Einlernvorgang mit [●] starten.
w Der Sensor vermisst mehrfach das Profil des Objektes / Hintergrundes.
u Mit [▲] / [▼], [Bestätigen] oder [Zurück] auswählen und [●] drücken.
•
[Bestätigen]: eingelerntes Profil wird gespeichert.
•
[Zurück]: Profil erneut einlernen.
Während der Messung sollte das Objekt nicht bewegt werden. Das Ende der Messung wird
zusätzlich zur Displayanzeige durch ein zweimaliges Blinken der Laserlinie signalisiert.
Ist das zu erfassende Objekt außerhalb des Arbeitsbereiches (z.B. näher als 150mm oder ferner
als 300mm), dann wird der Einlernvorgang abgebrochen. Die Meldung [Objekt außer
Reichweite] erscheint für drei Sekunden. Danach wird ein neues Einlernvorgang gestartet.

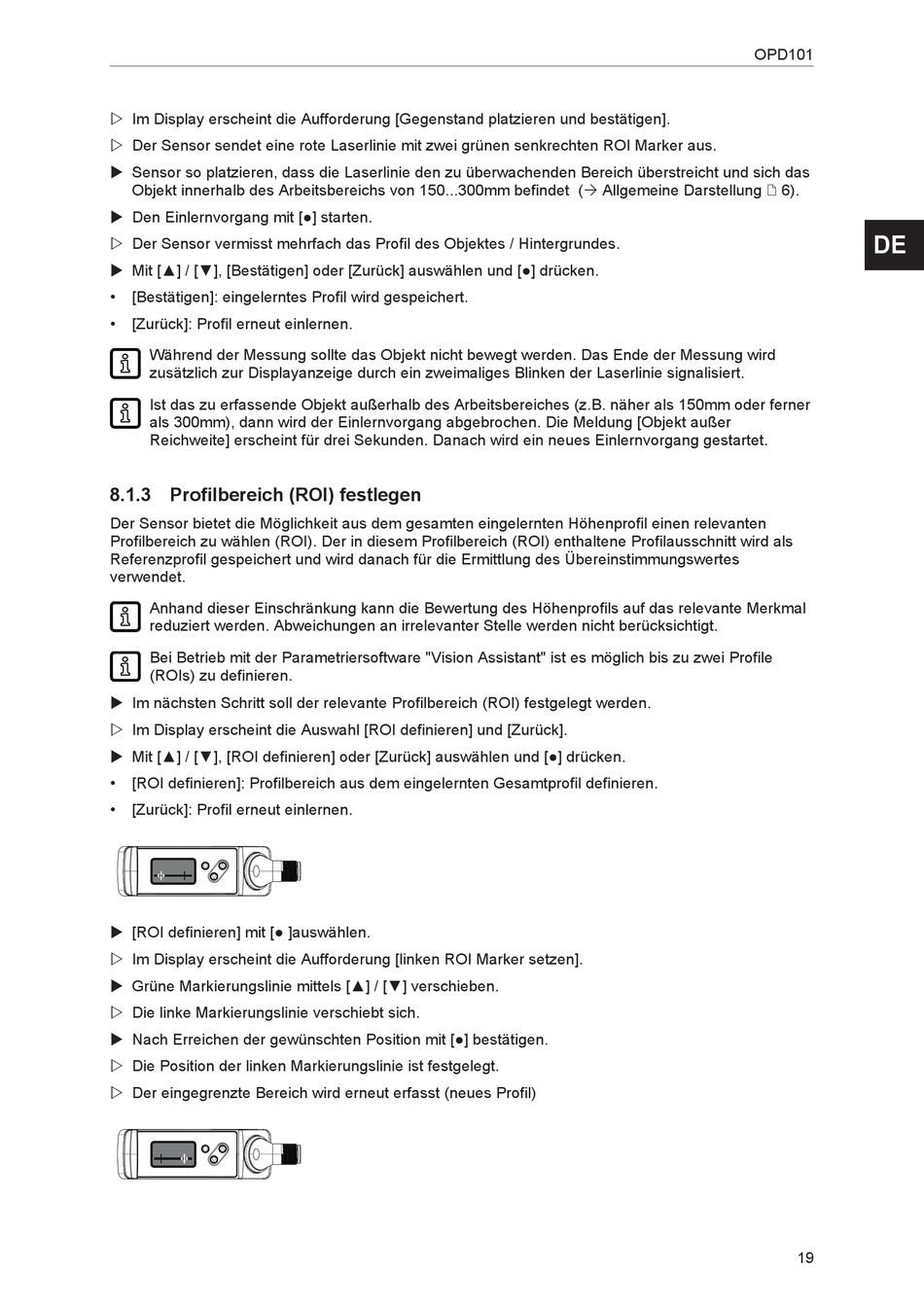

8.1.3 Profilbereich (ROI) festlegen
Der Sensor bietet die Möglichkeit aus dem gesamten eingelernten Höhenprofil einen relevanten
Profilbereich zu wählen (ROI). Der in diesem Profilbereich (ROI) enthaltene Profilausschnitt wird als
Referenzprofil gespeichert und wird danach für die Ermittlung des Übereinstimmungswertes
verwendet.
Anhand dieser Einschränkung kann die Bewertung des Höhenprofils auf das relevante Merkmal
reduziert werden. Abweichungen an irrelevanter Stelle werden nicht berücksichtigt.
Bei Betrieb mit der Parametriersoftware "Vision Assistant" ist es möglich bis zu zwei Profile
(ROIs) zu definieren.
u Im nächsten Schritt soll der relevante Profilbereich (ROI) festgelegt werden.
w Im Display erscheint die Auswahl [ROI definieren] und [Zurück].
u Mit [▲] / [▼], [ROI definieren] oder [Zurück] auswählen und [●] drücken.
•
[ROI definieren]: Profilbereich aus dem eingelernten Gesamtprofil definieren.
•
[Zurück]: Profil erneut einlernen.
u [ROI definieren] mit [● ]auswählen.
w Im Display erscheint die Aufforderung [linken ROI Marker setzen].
u Grüne Markierungslinie mittels [▲] / [▼] verschieben.
w Die linke Markierungslinie verschiebt sich.
u Nach Erreichen der gewünschten Position mit [●] bestätigen.
w Die Position der linken Markierungslinie ist festgelegt.
w Der eingegrenzte Bereich wird erneut erfasst (neues Profil)
OPD101
DE
19
