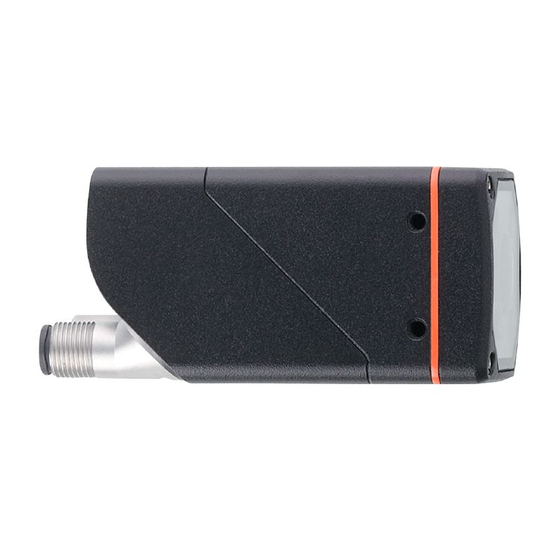

- Seite 1 Objekterkennungssensor O2D54x O2D55x Firmware: ab 1.22.9009...
-
Seite 2: Inhaltsverzeichnis
O2D54x O2D55x Objekterkennungssensor Inhaltsverzeichnis Vorbemerkung ............. . Verwendete Symbole . -
Seite 3: Vorbemerkung
Gerät der Schutzklasse III. Betrieb nur an PELV-Stromkreisen (Ò Kapitel Elektrischer Anschluss). 1.4 Rechtliche Hinweise © Alle Rechte bei ifm electronic gmbh. Vervielfältigung und Verwertung dieser Anleitung, auch auszugsweise, nur mit Zustimmung der ifm electronic gmbh. Alle auf unseren Seiten verwendeten Produktnamen, Bilder, Unternehmen oder sonstige Marken sind Eigentum der jeweiligen Rechteinhaber. - Seite 4 The price of the ifm products has then to be paid for the respective device itself (hardware) and not for the firmware. For the latest information on the license agreement for your product please visit www.ifm.com...
-
Seite 5: Sicherheitshinweise
Objekterkennungssensor O2D54x O2D55x 2 Sicherheitshinweise • Das beschriebene Gerät wird als Teilkomponente in einem System verbaut. – Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers. – Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. -
Seite 6: O2D544
O2D54x O2D55x Objekterkennungssensor 2.1.2 O2D544 Die Farbe der Beleuchtungs-LEDs kann zwischen Rot (625 nm), Grün (525 nm), Blau (453 nm) und Weiß umgeschaltet werden. Die Farbwahl gilt für alle LEDs gleichzeitig. Die Beleuchtung wird stark gebündelt. Das Gerät entspricht Risikogruppe 2 gemäß EN 62471:2008. VORSICHT Lichtquelle der Risikogruppe 2 w Mögliche Schädigung der Augen bei längerem Blick in die LED-Lichtquelle. -
Seite 7: Bestimmungsgemäße Verwendung
Objekterkennungssensor O2D54x O2D55x 3 Bestimmungsgemäße Verwendung Das Gerät dient der Qualitätsprüfung von Objekten. Es prüft und überwacht Konturen, Objekteigenschaften, Formabweichungen, Farbveränderungen und Flächen. Zusätzlich eignet sich das Gerät für Sortier- und Zählaufgaben. 3.1 Einsatzbereich Die Gerätesicherheit ist gemäß EN IEC 61010-2-201 für die Nutzung unter folgenden Umgebungsbedingungen ausgelegt: •... -
Seite 8: Funktion
Interne und externe Triggerung von Bildaufnahmen • Datenverarbeitung mit Funktionsbausteinen und logischen Verknüpfungen im Gerät • Integrierter ifm-Speicherstick speichert aktuelle Konfiguration für einfachen Gerätetausch. Zusätzlich optionale Fehlerbildspeicherung. 4.2 Web Frontend Das Gerät besitzt ein Web Frontend, über das die folgenden Informationen abgerufen werden können: •... -
Seite 9: Triggern Von Bildaufnahmen
Triggersignal ausgelöst. Abhängig vom eingestellten Triggermodus werden dann die jeweiligen Bilder aufgenommen. • Interne Triggerung – Kontinuierliche Bildaufnahmen mit einer festen Bildrate. – Einstellung über ifm Vision Assistant. • Externe Triggerung – Bildaufnahme aktiviert durch externe Triggerquelle (Schaltsignal eines angeschlossenen Sensors) über den Triggereingang. -
Seite 10: Schaltausgänge
O2D54x O2D55x Objekterkennungssensor 4.4 Schaltausgänge Die Schaltausgänge OUT1 und OUT2 sind konfigurierbar. Falls eine externe Beleuchtung angeschlossen wird, steht für die Anwendung nur noch OUT1 zur Verfügung. Die Konfiguration kann für jede Anwendung mittels ifmVisionAssistant individuell festgelegt werden. Die Standardkonfiguration ist in folgender Tabelle dargestellt. Ausgang Standard Externe Beleuchtung... -
Seite 11: O2D54X
Objekterkennungssensor O2D54x O2D55x 4 x LED Abb. 3: Beleuchtungs-LEDs u Die Sicherheitshinweise zur Fotobiologischen Sicherheit beachten. (Ò Fotobiologische Sicherheit / 5) Die interne und externe Beleuchtung wird 500 µs vor der Bildaufnahme eingeschaltet. Das vorzeitige Einschalten hat keinen Einfluss auf die Helligkeit des aufgenommenen Bildes. w Beispiel: Bei einer Integrationszeit von 100 µs ist die Beleuchtung 600 µs eingeschaltet. -
Seite 12: Montage
Gerät mit zwei geräteseitigen Gewinde-Bohrungen an einer Halterung befestigen. Anzugsdrehmoment max. 2,1 Nm. u Gerät mittig zur optischen Achse des Objekts ausrichten. Informationen zu verfügbarem Zubehör unter www.ifm.com. 5.1 Montagehinweise Lagerung bei hoher Luftfeuchte kann nach Einschalten des Gerätes zu einem Beschlag der Scheibe und dadurch zu Funktionsbeeinträchtigungen führen. -
Seite 13: Montage Mit Klemmzylinder
Objekterkennungssensor O2D54x O2D55x 5.2 Montage mit Klemmzylinder Abb. 5: Montage mit Montageset E2D500 M4-Schrauben M4-Gewindebohrungen (Tiefe 7 mm) Halterung Klemmzylinder u Halterung mit zwei M4-Schrauben an den M4-Gewindebohrungen des Geräts befestigen. Anzugsdrehmoment maximal 2,1 Nm. u Klemmzylinder an Halterung befestigen. -
Seite 14: Montage Mit Dombeleuchtung
O2D54x O2D55x Objekterkennungssensor 5.3 Montage mit Dombeleuchtung Abb. 6: Montage mit Montageset E2D501 M4-Schrauben M4-Gewindebohrungen (Tiefe 7 mm) Halterung Klemmzylinder Dombeleuchtung u Halterung mit zwei M4-Schrauben an den M4-Gewindebohrungen des Geräts befestigen. Anzugsdrehmoment maximal 2,1 Nm. u Halterung mit vier Schrauben an Dombeleuchtung befestigen. u Klemmzylinder an Halterung befestigen. -
Seite 15: Elektrischer Anschluss
Objekterkennungssensor O2D54x O2D55x 6 Elektrischer Anschluss ACHTUNG Das Gerät darf nur von einer Elektrofachkraft installiert werden. Gerät der Schutzklasse III (SK III) (IEC 61010-2-201 Kap. 6.5.2.101.4). Die elektrische Versorgung darf - nur durch PELV-Stromkreise (IEC 61010-2-201 Kap. 3.111) erfolgen, - im Betriebsfall 35 V DC nicht übersteigen, - bei einem Einzelfehler 60 V DC nicht übersteigen und - die erlaubte Betriebsspannung des Gerätes nicht übersteigen (siehe Datenblatt). -
Seite 16: Anschlussbelegung
Im Verdrahtungsbeispiel wird die Bildaufnahme mit einem Näherungsschalter über den Triggereingang getriggert. Gerät Notebook zum Parametrieren Industrie-PC zum Auswerten und Triggern Näherungsschalter Spannungsquelle DC 24 V Abb. 7: Verdrahtungsbeispiel einer Triggerschaltung Für externe Triggersensoren ist ein Adapterkabel (Y-Kabel) verfügbar: Ò Zubehör unter www.ifm.com. -
Seite 17: Externe Beleuchtung
Objekterkennungssensor O2D54x O2D55x 6.3 Externe Beleuchtung Zur Verbesserung der Objekterkennung kann eine externe Beleuchtung angeschlossen werden. Eine externe Beleuchtung wird mit dem Schaltausgang OUT2 des Gerätes verbunden. Der Sensor triggert die Beleuchtung eigenständig oder schleust das Triggersignal zur externen Beleuchtung durch. Beispiel für kompatible Beleuchtungseinheiten: O2D9xx. -
Seite 18: Installation
Um die volle Funktion des Gerätes nutzen zu können, wird für die Parametrierung die Software ifmVisionAssistant benötigt. u Die Software ifmVisionAssistant über den Downloadbereich des Gerätes herunterladen: documentation.ifm.com Die Bedienung des ifmVisionAssistant ist im Softwarehandbuch beschrieben. Ò Softwarehandbuch unter documentation.ifm.com 7.1 Firmware aktualisieren... -
Seite 19: Bedien- Und Anzeigeelemente
Konfiguration wird gespeichert leuchtet für 2 s Konfiguration erfolgreich gespeichert blinkt mit 8 Hz blinkt mit 8 Hz Aktiver Modus zur Übertragung der Konfiguration vom ifm-Speicherstick mittels Multifunktionstaste (Ò Gerät austauschen / 25) blinkt mit 8 Hz Fehler: Tastensperre ist aktiv blinkt mit 8 Hz Fehler: Konfiguration ist fehlgeschlagen Tab. 4: Multifunktions-LED (grün, gelb) - Seite 20 O2D54x O2D55x Objekterkennungssensor Ethernet-LED Power-LED OUT1-LED OUT2-LED Beschreibung Keine Spannung oder Spannung zu gering. Tab. 5: Ethernet-LED, Power-LED, OUT1-LED, OUT2-LED --- bedeutet undefinierter Zustand...
-
Seite 21: Inbetriebnahme
Nach etwa 30 Sekunden befindet sich das Gerät im Auswertebetrieb, in dem gespeicherte Anwendungen ausgeführt werden. Die Anzeigeelemente signalisieren den aktuellen Betriebszustand. Im Auslieferungszustand sind keine Anwendungen eingerichtet und das Gerät führt keine Funktion aus. u Gerät über ifm Vision Assistant parametrieren. -
Seite 22: Parametrierung
Die Scharfstellung ist fehlgeschlagen, wenn die gelbe Multifunktions-LED kurz blinkt. Die Multifunktionstaste ist für eine Lebensdauer von 100.000 Tastendrücken ausgelegt. 10.2 Multifunktionstaste konfigurieren oder sperren Die Multifunktionstaste kann mit dem ifm Vision Assistant gesperrt oder konfiguriert werden (Ò Softwarehandbuch unter www.ifm.com). In den folgenden Situationen ist die Multifunktionstaste automatisch gesperrt: •... -
Seite 23: Betrieb
Objekterkennungssensor O2D54x O2D55x 11 Betrieb Folgenden Empfehlungen erhöhen die Erkennungsrate: u Objekt (3) im Sichtfeld (2) platzieren. u Weitere Objekte aus dem Sichtfeld räumen. u Bei Objekten mit glänzender Oberfläche: • das Gerät (1) leicht neigen oder • den Polarisationsfilter verwenden*. u Frontscheibe des Gerätes (1) reinigen. -
Seite 24: Fehlerbehebung
O2D54x O2D55x Objekterkennungssensor 12 Fehlerbehebung Wenn sich das Gerät unerwartet oder fehlerhaft verhält: u Neueste Versionen von Firmware und ifmVisionAssistant herunterladen und installieren. Download unter documentation.ifm.com. Wenn die Probleme weiterhin bestehen: u Den ifm-Support kontaktieren. Kontakt unter www.ifm.com. -
Seite 25: Wartung, Instandsetzung Und Entsorgung
13.1 Gerät austauschen Beim Austausch des Gerätes kann die gespeicherte Konfiguration auf das neue Gerät übertragen werden. Dafür wird der interne ifm-Speicherstick des alten Gerätes in das neue Gerät eingesteckt. Der integrierte ifm-Speicherstick hat eine Datenerhaltungszeit von 3 Jahren bei maximal 55 °C Lagertemperatur.
