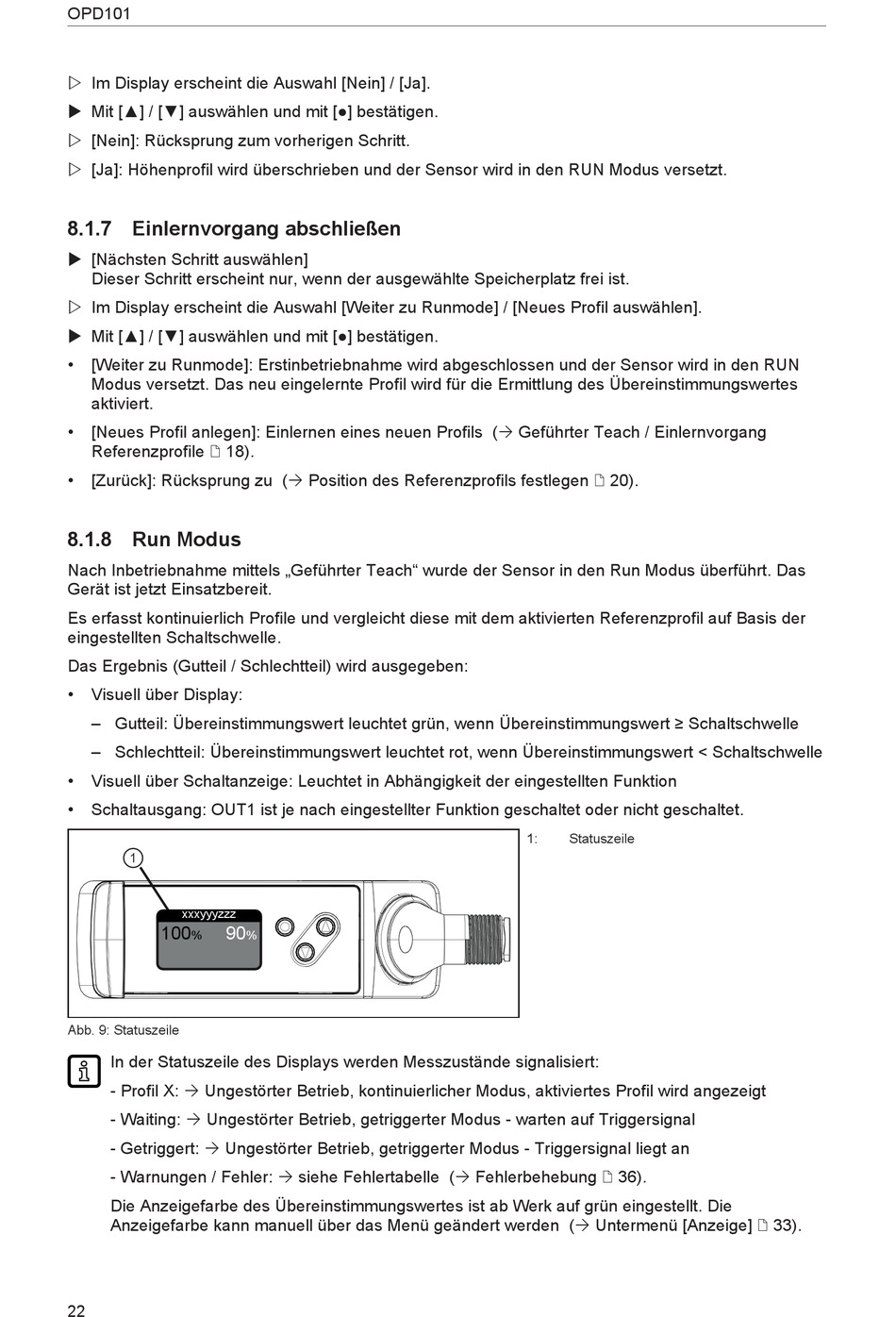

OPD101
w Im Display erscheint die Auswahl [Nein] / [Ja].
u Mit [▲] / [▼] auswählen und mit [●] bestätigen.
w [Nein]: Rücksprung zum vorherigen Schritt.
w [Ja]: Höhenprofil wird überschrieben und der Sensor wird in den RUN Modus versetzt.
8.1.7 Einlernvorgang abschließen
u [Nächsten Schritt auswählen]
Dieser Schritt erscheint nur, wenn der ausgewählte Speicherplatz frei ist.
w Im Display erscheint die Auswahl [Weiter zu Runmode] / [Neues Profil auswählen].
u Mit [▲] / [▼] auswählen und mit [●] bestätigen.
•
[Weiter zu Runmode]: Erstinbetriebnahme wird abgeschlossen und der Sensor wird in den RUN
Modus versetzt. Das neu eingelernte Profil wird für die Ermittlung des Übereinstimmungswertes
aktiviert.
•
[Neues Profil anlegen]: Einlernen eines neuen Profils (Ò Geführter Teach / Einlernvorgang
Referenzprofile / 18).
•
[Zurück]: Rücksprung zu (Ò Position des Referenzprofils festlegen / 20).
8.1.8 Run Modus
Nach Inbetriebnahme mittels „Geführter Teach" wurde der Sensor in den Run Modus überführt. Das
Gerät ist jetzt Einsatzbereit.
Es erfasst kontinuierlich Profile und vergleicht diese mit dem aktivierten Referenzprofil auf Basis der
eingestellten Schaltschwelle.
Das Ergebnis (Gutteil / Schlechtteil) wird ausgegeben:
•
Visuell über Display:
– Gutteil: Übereinstimmungswert leuchtet grün, wenn Übereinstimmungswert ≥ Schaltschwelle
– Schlechtteil: Übereinstimmungswert leuchtet rot, wenn Übereinstimmungswert < Schaltschwelle
•
Visuell über Schaltanzeige: Leuchtet in Abhängigkeit der eingestellten Funktion
•
Schaltausgang: OUT1 ist je nach eingestellter Funktion geschaltet oder nicht geschaltet.
1
xxxyyyzzz
100
90
%
Abb. 9: Statuszeile
In der Statuszeile des Displays werden Messzustände signalisiert:
- Profil X: Ò Ungestörter Betrieb, kontinuierlicher Modus, aktiviertes Profil wird angezeigt
- Waiting: Ò Ungestörter Betrieb, getriggerter Modus - warten auf Triggersignal
- Getriggert: Ò Ungestörter Betrieb, getriggerter Modus - Triggersignal liegt an
- Warnungen / Fehler: Ò siehe Fehlertabelle (Ò Fehlerbehebung / 36).
Die Anzeigefarbe des Übereinstimmungswertes ist ab Werk auf grün eingestellt. Die
Anzeigefarbe kann manuell über das Menü geändert werden (Ò Untermenü [Anzeige] / 33).
22
%
1:
Statuszeile
