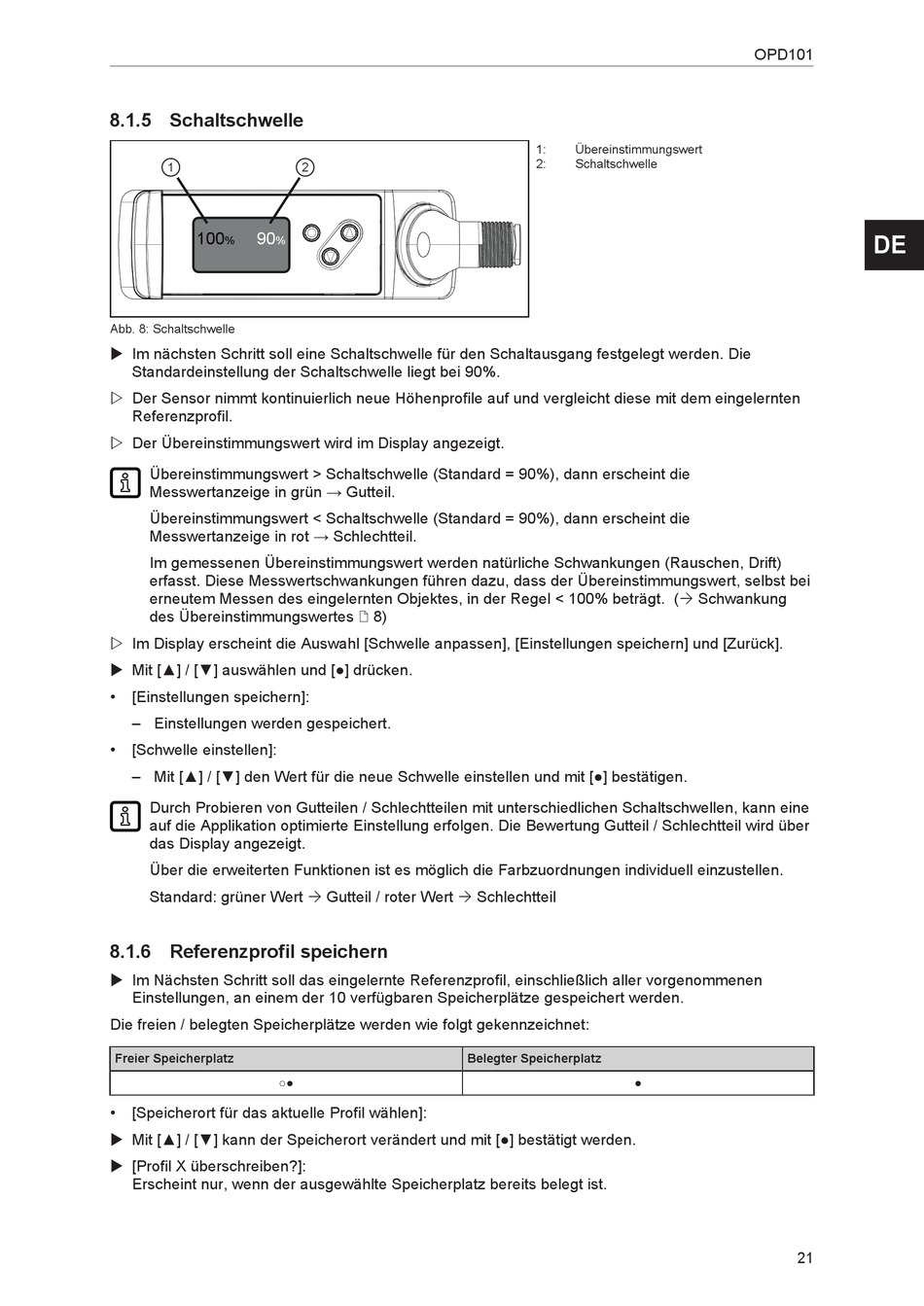

8.1.5 Schaltschwelle
1
100
90
%
%
Abb. 8: Schaltschwelle
u Im nächsten Schritt soll eine Schaltschwelle für den Schaltausgang festgelegt werden. Die
Standardeinstellung der Schaltschwelle liegt bei 90%.
w Der Sensor nimmt kontinuierlich neue Höhenprofile auf und vergleicht diese mit dem eingelernten
Referenzprofil.
w Der Übereinstimmungswert wird im Display angezeigt.
Übereinstimmungswert > Schaltschwelle (Standard = 90%), dann erscheint die
Messwertanzeige in grün → Gutteil.
Übereinstimmungswert < Schaltschwelle (Standard = 90%), dann erscheint die
Messwertanzeige in rot → Schlechtteil.
Im gemessenen Übereinstimmungswert werden natürliche Schwankungen (Rauschen, Drift)
erfasst. Diese Messwertschwankungen führen dazu, dass der Übereinstimmungswert, selbst bei
erneutem Messen des eingelernten Objektes, in der Regel < 100% beträgt. (Ò Schwankung
des Übereinstimmungswertes / 8)
w Im Display erscheint die Auswahl [Schwelle anpassen], [Einstellungen speichern] und [Zurück].
u Mit [▲] / [▼] auswählen und [●] drücken.
•
[Einstellungen speichern]:
– Einstellungen werden gespeichert.
•
[Schwelle einstellen]:
– Mit [▲] / [▼] den Wert für die neue Schwelle einstellen und mit [●] bestätigen.
Durch Probieren von Gutteilen / Schlechtteilen mit unterschiedlichen Schaltschwellen, kann eine
auf die Applikation optimierte Einstellung erfolgen. Die Bewertung Gutteil / Schlechtteil wird über
das Display angezeigt.
Über die erweiterten Funktionen ist es möglich die Farbzuordnungen individuell einzustellen.
Standard: grüner Wert Ò Gutteil / roter Wert Ò Schlechtteil
8.1.6 Referenzprofil speichern
u Im Nächsten Schritt soll das eingelernte Referenzprofil, einschließlich aller vorgenommenen
Einstellungen, an einem der 10 verfügbaren Speicherplätze gespeichert werden.
Die freien / belegten Speicherplätze werden wie folgt gekennzeichnet:
Freier Speicherplatz
○●
•
[Speicherort für das aktuelle Profil wählen]:
u Mit [▲] / [▼] kann der Speicherort verändert und mit [●] bestätigt werden.
u [Profil X überschreiben?]:
Erscheint nur, wenn der ausgewählte Speicherplatz bereits belegt ist.
2
Belegter Speicherplatz
1:
Übereinstimmungswert
2:
Schaltschwelle
●
OPD101
DE
21
