OPD101

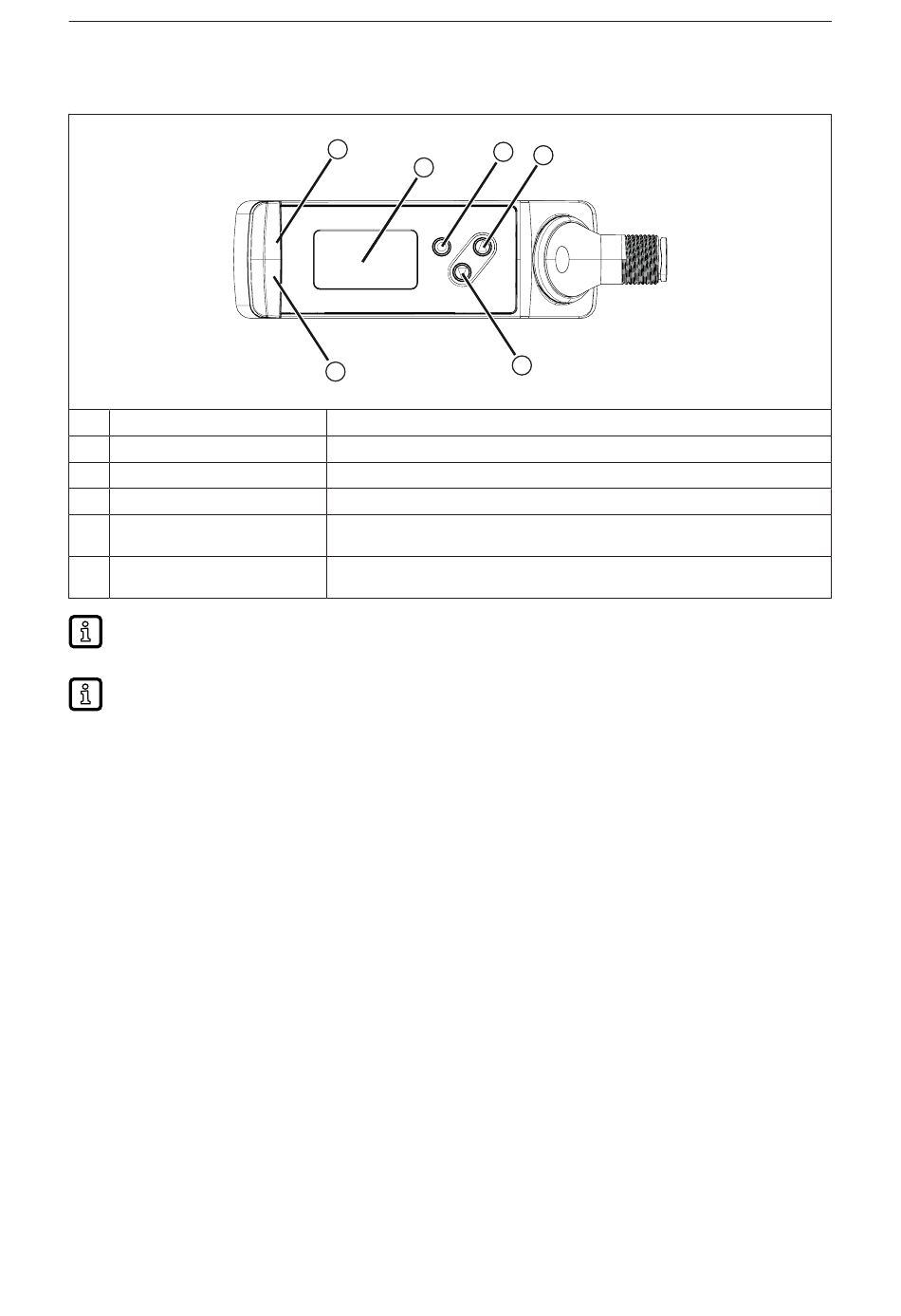

7 Bedien- und Anzeigeelemente
1:
1x LED gelb
2:
1x LED grün
3:
Grafikdisplay
4:
Programmiertaste [●]
5:
Programmiertaste [▲]
6:
Programmiertaste [▼]
Die Programmiertasten können mit folgendem Schritt gesperrt und entsperrt werden:
[▲] + [▼] für 10 s gedrückt halten.
Das gleichzeitige Betätigen von [▲] + [▼] führt zu einem Rücksprung in der Menüführung.
16
1
4
3
2
Schaltzustand OUT1
Leuchtende LED = Power
Anzeige des gemessenen Übereinstimmungswertes.
Anwahl der Parameter und Bestätigen der Parameterwerte.
Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch
Einzeldruck).
Einstellen der Parameterwerte (kontinuierlich durch Dauerdruck; schrittweise durch
Einzeldruck).
5
6
