TB/Kassettengerät
Diodenkabel
Koaxialkabel
X6
TB-Buchse
X5
PIO-Steckverbinder X4
Anschlußfeld für Tastaturbandkabel X2

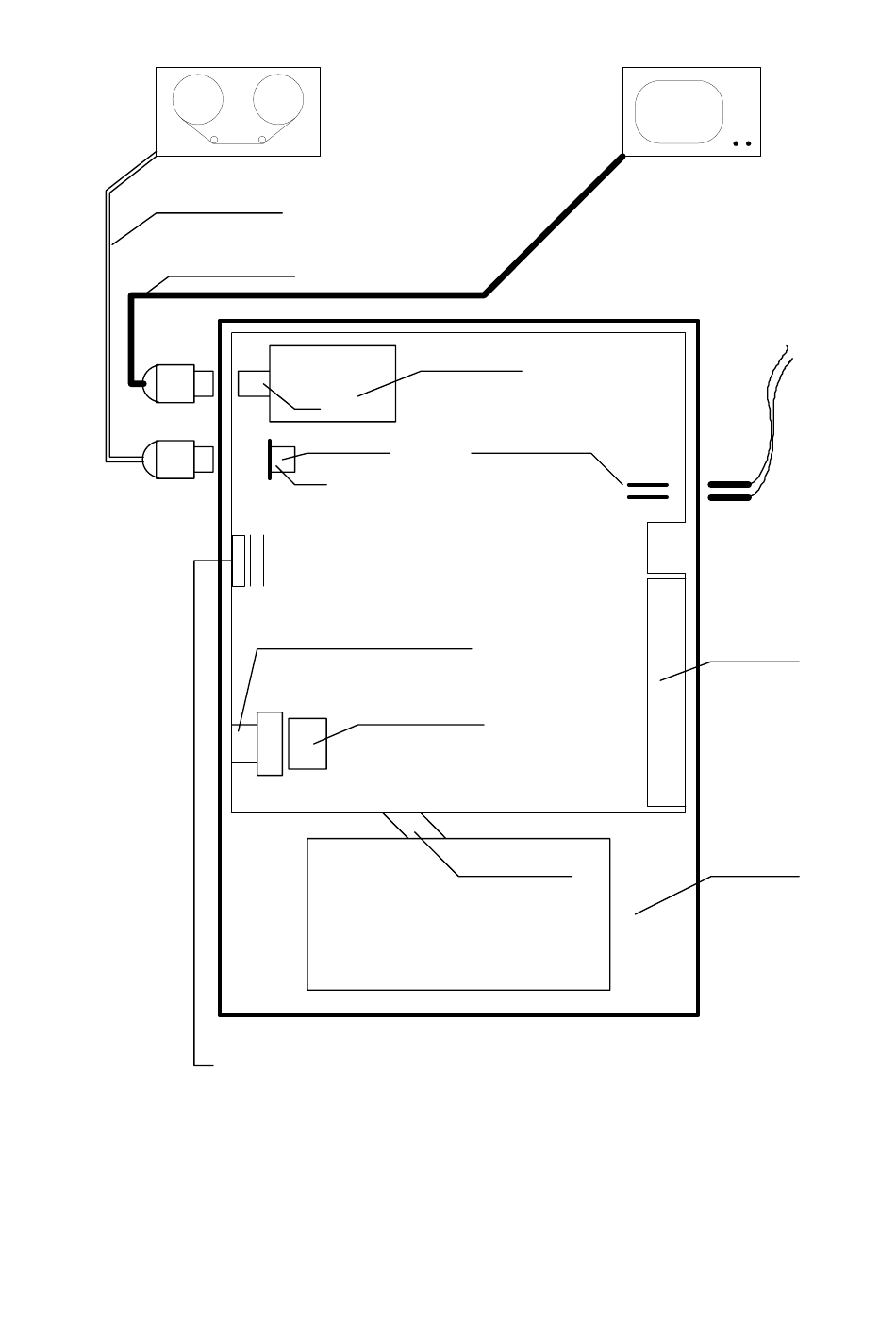

Abb. 1.1. Anschlußvorschrift und Aufbauvorschlag für Z 1013
Modulator
Flachstecker X3
Leiterplatte
Z 1013
RESET-Taste
Bandkabel
Tastatur
Fernsehempfänger
Betriebs-
spannung
~12 Volt
Bussteck-
verbinder
X1
Montage-
platte
