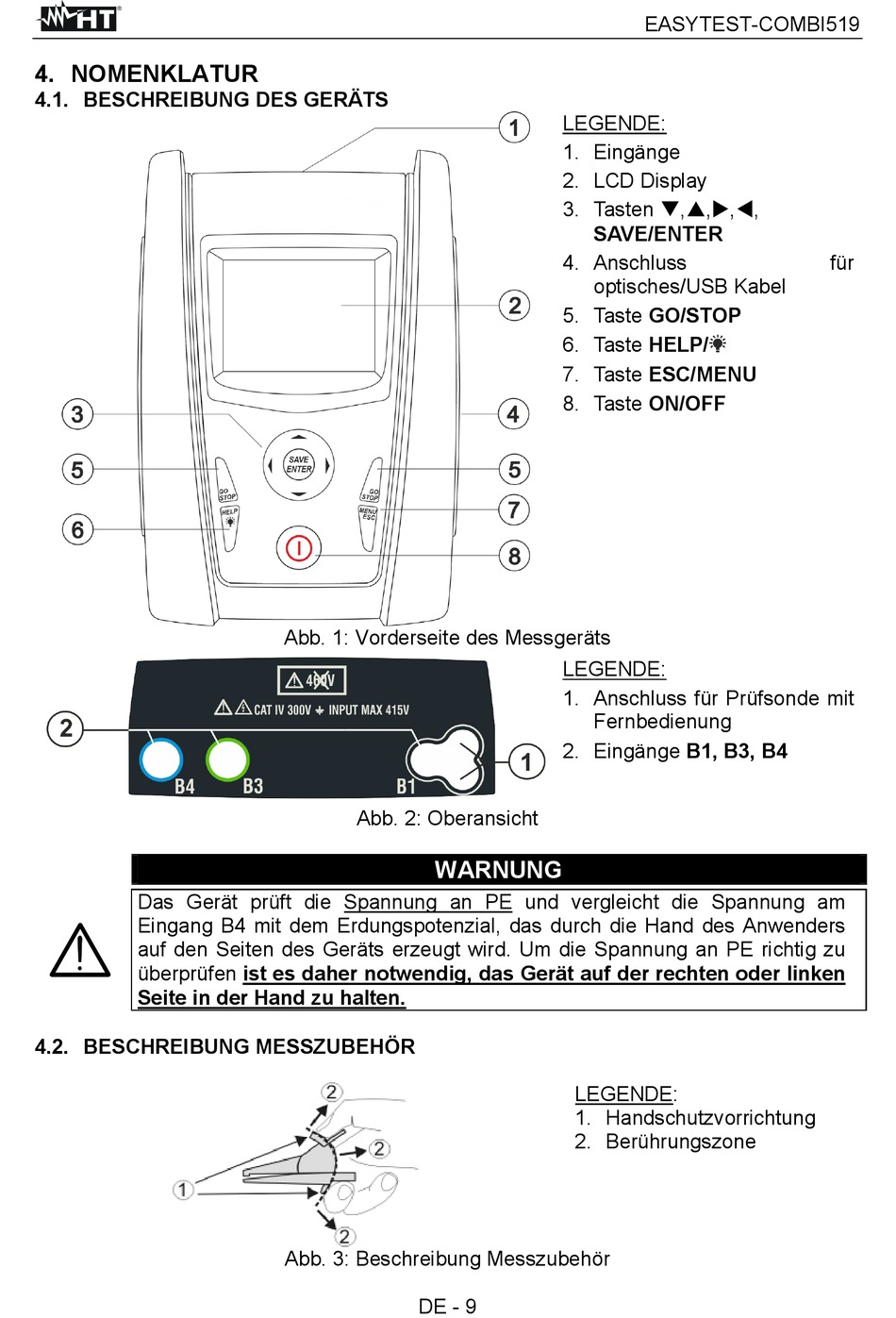

4. NOMENKLATUR

4.1. BESCHREIBUNG DES GERÄTS
Das Gerät prüft die Spannung an PE und vergleicht die Spannung am
Eingang B4 mit dem Erdungspotenzial, das durch die Hand des Anwenders
auf den Seiten des Geräts erzeugt wird. Um die Spannung an PE richtig zu
überprüfen ist es daher notwendig, das Gerät auf der rechten oder linken
Seite in der Hand zu halten.
4.2. BESCHREIBUNG MESSZUBEHÖR
Abb. 1: Vorderseite des Messgeräts
Abb. 2: Oberansicht
WARNUNG
Abb. 3: Beschreibung Messzubehör
DE - 9
EASYTEST-COMBI519
LEGENDE:
1. Eingänge
2. LCD Display
3. Tasten ,,,,
SAVE/ENTER
4. Anschluss
optisches/USB Kabel
5. Taste GO/STOP
6. Taste HELP/
7. Taste ESC/MENU
8. Taste ON/OFF
LEGENDE:
1. Anschluss für Prüfsonde mit
Fernbedienung
2. Eingänge B1, B3, B4
LEGENDE:
1. Handschutzvorrichtung
2. Berührungszone
für
