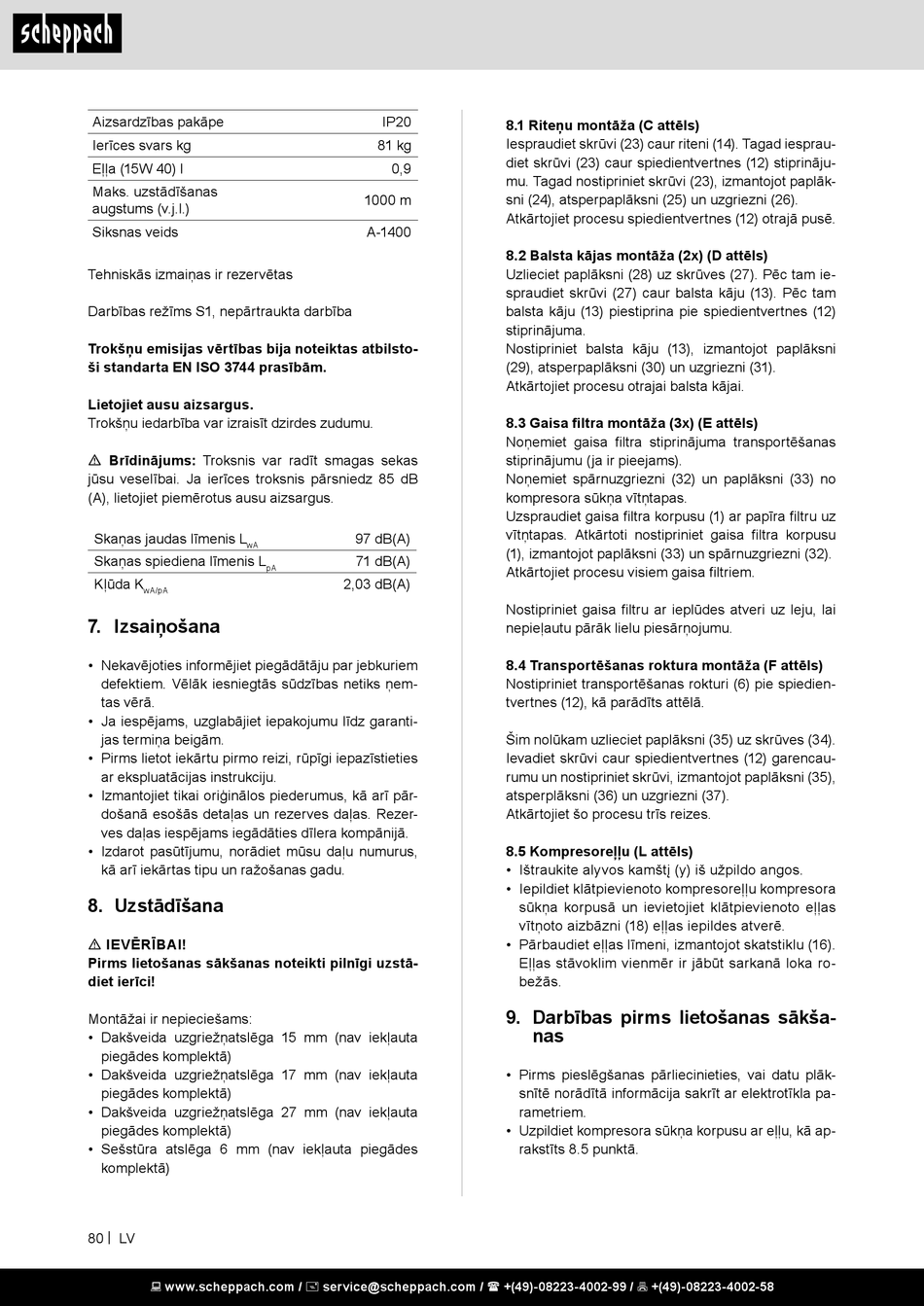

Aizsardzības pakāpe
Ierīces svars kg
Eļļa (15W 40) l
Maks. uzstādīšanas
augstums (v.j.l.)
Siksnas veids
Tehniskās izmaiņas ir rezervētas
Darbības režīms S1, nepārtraukta darbība
Trokšņu emisijas vērtības bija noteiktas atbilsto-
ši standarta EN ISO 3744 prasībām.
Lietojiet ausu aizsargus.
Trokšņu iedarbība var izraisīt dzirdes zudumu.
m Brīdinājums: Troksnis var radīt smagas sekas
jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB
(A), lietojiet piemērotus ausu aizsargus.
Skaņas jaudas līmenis L
wA
Skaņas spiediena līmenis L
Kļūda K
wA/pA
7. Izsaiņošana
• Nekavējoties informējiet piegādātāju par jebkuriem
defektiem. Vēlāk iesniegtās sūdzības netiks ņem-
tas vērā.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-
jas termiņa beigām.
• Pirms lietot iekārtu pirmo reizi, rūpīgi iepazīstieties
ar ekspluatācijas instrukciju.
• Izmantojiet tikai oriģinālos piederumus, kā arī pār-
došanā esošās detaļas un rezerves daļas. Rezer-
ves daļas iespējams iegādāties dīlera kompānijā.
• Izdarot pasūtījumu, norādiet mūsu daļu numurus,
kā arī iekārtas tipu un ražošanas gadu.
8. Uzstādīšana
m IEVĒRĪBAI!
Pirms lietošanas sākšanas noteikti pilnīgi uzstā-
diet ierīci!
Montāžai ir nepieciešams:
• Dakšveida uzgriežņatslēga 15 mm (nav iekļauta
piegādes komplektā)
• Dakšveida uzgriežņatslēga 17 mm (nav iekļauta
piegādes komplektā)
• Dakšveida uzgriežņatslēga 27 mm (nav iekļauta
piegādes komplektā)
• Sešstūra atslēga 6 mm (nav iekļauta piegādes
komplektā)
80 | LV
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
IP20
81 kg
0,9
1000 m
A-1400
97 dB(A)
71 dB(A)
pA
2,03 dB(A)
8.1 Riteņu montāža (C attēls)
Iespraudiet skrūvi (23) caur riteni (14). Tagad iesprau-
diet skrūvi (23) caur spiedientvertnes (12) stiprināju-
mu. Tagad nostipriniet skrūvi (23), izmantojot paplāk-
sni (24), atsperpaplāksni (25) un uzgriezni (26).
Atkārtojiet procesu spiedientvertnes (12) otrajā pusē.
8.2 Balsta kājas montāža (2x) (D attēls)
Uzlieciet paplāksni (28) uz skrūves (27). Pēc tam ie-
spraudiet skrūvi (27) caur balsta kāju (13). Pēc tam
balsta kāju (13) piestiprina pie spiedientvertnes (12)
stiprinājuma.
Nostipriniet balsta kāju (13), izmantojot paplāksni
(29), atsperpaplāksni (30) un uzgriezni (31).
Atkārtojiet procesu otrajai balsta kājai.
8.3 Gaisa filtra montāža (3x) (E attēls)
Noņemiet gaisa filtra stiprinājuma transportēšanas
stiprinājumu (ja ir pieejams).
Noņemiet spārnuzgriezni (32) un paplāksni (33) no
kompresora sūkņa vītņtapas.
Uzspraudiet gaisa filtra korpusu (1) ar papīra filtru uz
vītņtapas. Atkārtoti nostipriniet gaisa filtra korpusu
(1), izmantojot paplāksni (33) un spārnuzgriezni (32).
Atkārtojiet procesu visiem gaisa filtriem.
Nostipriniet gaisa filtru ar ieplūdes atveri uz leju, lai
nepieļautu pārāk lielu piesārņojumu.
8.4 Transportēšanas roktura montāža (F attēls)
Nostipriniet transportēšanas rokturi (6) pie spiedien-
tvertnes (12), kā parādīts attēlā.
Šim nolūkam uzlieciet paplāksni (35) uz skrūves (34).
Ievadiet skrūvi caur spiedientvertnes (12) garencau-
rumu un nostipriniet skrūvi, izmantojot paplāksni (35),
atsperplāksni (36) un uzgriezni (37).
Atkārtojiet šo procesu trīs reizes.
8.5 Kompresoreļļu (L attēls)
• Ištraukite alyvos kamštį (y) iš užpildo angos.
• Iepildiet klātpievienoto kompresoreļļu kompresora
sūkņa korpusā un ievietojiet klātpievienoto eļļas
vītņoto aizbāzni (18) eļļas iepildes atverē.
• Pārbaudiet eļļas līmeni, izmantojot skatstiklu (16).
Eļļas stāvoklim vienmēr ir jābūt sarkanā loka ro-
bežās.
9. Darbības pirms lietošanas sākša-
nas
• Pirms pieslēgšanas pārliecinieties, vai datu plāk-
snītē norādītā informācija sakrīt ar elektrotīkla pa-
rametriem.
• Uzpildiet kompresora sūkņa korpusu ar eļļu, kā ap-
rakstīts 8.5 punktā.
