Udpakning; Opsætning; Inden Apparatet Tages I Brug - Scheppach 5906136901 Original Bedienungsanleitung

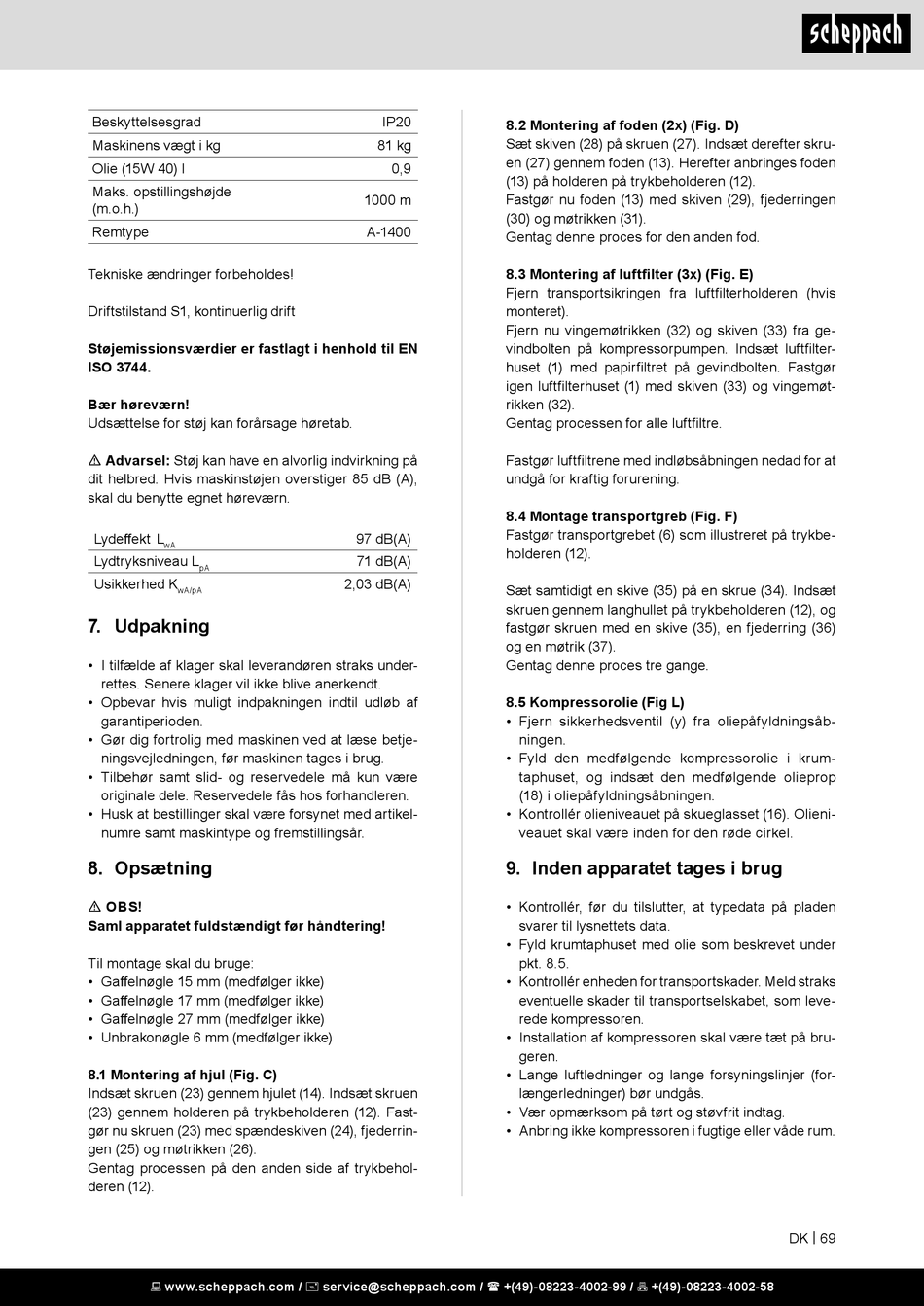

Beskyttelsesgrad
Maskinens vægt i kg
Olie (15W 40) l
Maks. opstillingshøjde
(m.o.h.)
Remtype
Tekniske ændringer forbeholdes!
Driftstilstand S1, kontinuerlig drift
Støjemissionsværdier er fastlagt i henhold til EN
ISO 3744.
Bær høreværn!
Udsættelse for støj kan forårsage høretab.
m Advarsel: Støj kan have en alvorlig indvirkning på
dit helbred. Hvis maskinstøjen overstiger 85 dB (A),
skal du benytte egnet høreværn.
Lydeffekt L
wA
Lydtryksniveau L
pA
Usikkerhed K
wA/pA

7. Udpakning

• I tilfælde af klager skal leverandøren straks under-
rettes. Senere klager vil ikke blive anerkendt.
• Opbevar hvis muligt indpakningen indtil udløb af
garantiperioden.
• Gør dig fortrolig med maskinen ved at læse betje-
ningsvejledningen, før maskinen tages i brug.
• Tilbehør samt slid- og reservedele må kun være
originale dele. Reservedele fås hos forhandleren.
• Husk at bestillinger skal være forsynet med artikel-
numre samt maskintype og fremstillingsår.
8. Opsætning
m OBS!
Saml apparatet fuldstændigt før håndtering!
Til montage skal du bruge:
• Gaffelnøgle 15 mm (medfølger ikke)
• Gaffelnøgle 17 mm (medfølger ikke)
• Gaffelnøgle 27 mm (medfølger ikke)
• Unbrakonøgle 6 mm (medfølger ikke)
8.1 Montering af hjul (Fig. C)
Indsæt skruen (23) gennem hjulet (14). Indsæt skruen
(23) gennem holderen på trykbeholderen (12). Fast-
gør nu skruen (23) med spændeskiven (24), fjederrin-
gen (25) og møtrikken (26).
Gentag processen på den anden side af trykbehol-
deren (12).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
IP20
8.2 Montering af foden (2x) (Fig. D)
Sæt skiven (28) på skruen (27). Indsæt derefter skru-
81 kg
en (27) gennem foden (13). Herefter anbringes foden
0,9
(13) på holderen på trykbeholderen (12).
Fastgør nu foden (13) med skiven (29), fjederringen
1000 m
(30) og møtrikken (31).
A-1400
Gentag denne proces for den anden fod.
8.3 Montering af luftfilter (3x) (Fig. E)
Fjern transportsikringen fra luftfilterholderen (hvis
monteret).
Fjern nu vingemøtrikken (32) og skiven (33) fra ge-
vindbolten på kompressorpumpen. Indsæt luftfilter-
huset (1) med papirfiltret på gevindbolten. Fastgør
igen luftfilterhuset (1) med skiven (33) og vingemøt-
rikken (32).
Gentag processen for alle luftfiltre.
Fastgør luftfiltrene med indløbsåbningen nedad for at
undgå for kraftig forurening.
8.4 Montage transportgreb (Fig. F)
Fastgør transportgrebet (6) som illustreret på trykbe-
97 dB(A)
holderen (12).
71 dB(A)
2,03 dB(A)
Sæt samtidigt en skive (35) på en skrue (34). Indsæt
skruen gennem langhullet på trykbeholderen (12), og
fastgør skruen med en skive (35), en fjederring (36)
og en møtrik (37).
Gentag denne proces tre gange.
8.5 Kompressorolie (Fig L)
• Fjern sikkerhedsventil (y) fra oliepåfyldningsåb-
ningen.
• Fyld den medfølgende kompressorolie i krum-
taphuset, og indsæt den medfølgende olieprop
(18) i oliepåfyldningsåbningen.
• Kontrollér olieniveauet på skueglasset (16). Olieni-
veauet skal være inden for den røde cirkel.

9. Inden apparatet tages i brug

• Kontrollér, før du tilslutter, at typedata på pladen
svarer til lysnettets data.
• Fyld krumtaphuset med olie som beskrevet under
pkt. 8.5.
• Kontrollér enheden for transportskader. Meld straks
eventuelle skader til transportselskabet, som leve-
rede kompressoren.
• Installation af kompressoren skal være tæt på bru-
geren.
• Lange luftledninger og lange forsyningslinjer (for-
længerledninger) bør undgås.
• Vær opmærksom på tørt og støvfrit indtag.
• Anbring ikke kompressoren i fugtige eller våde rum.
DK | 69
