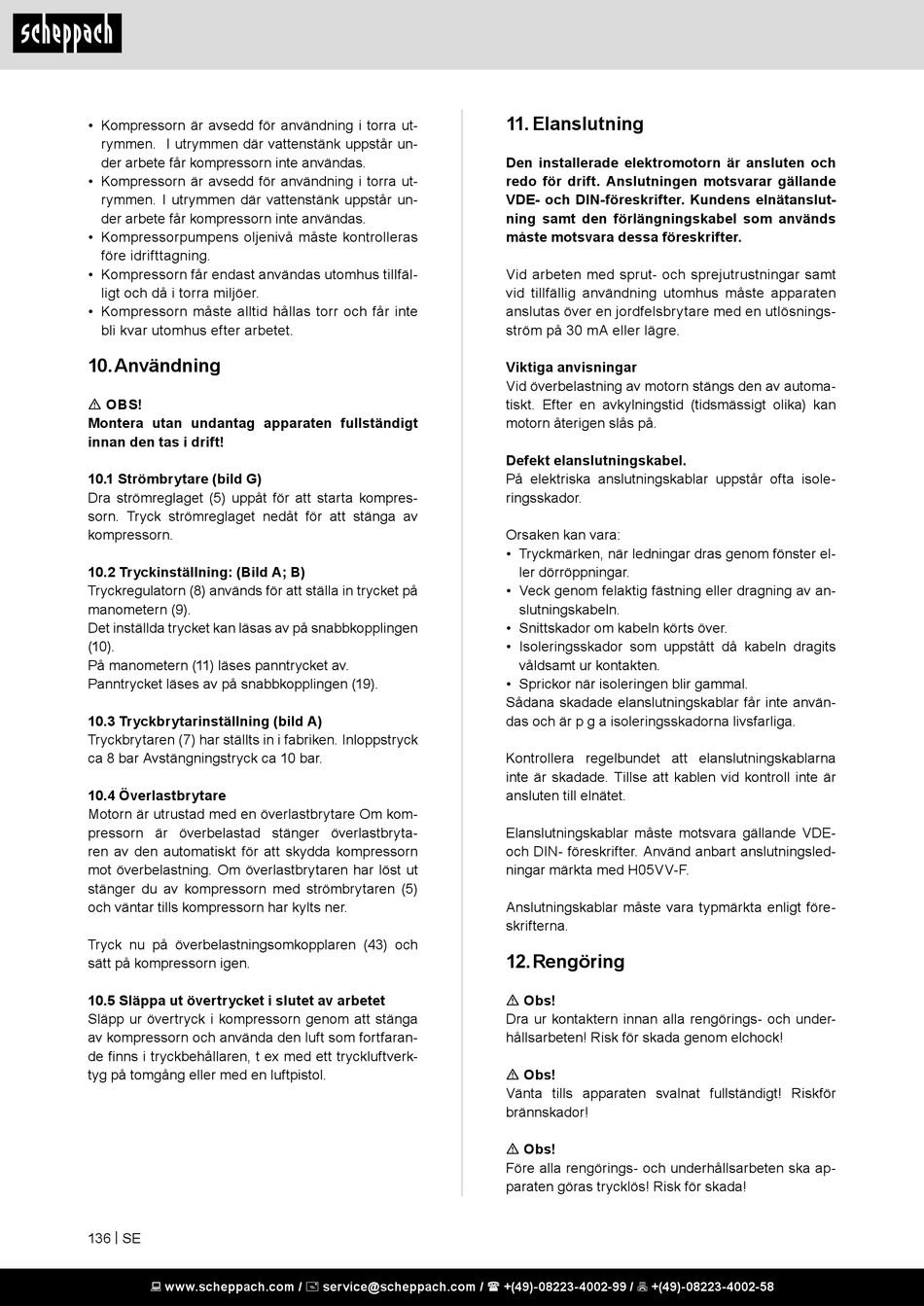

• Kompressorn är avsedd för användning i torra ut-
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
• Kompressorn är avsedd för användning i torra ut-
rymmen. I utrymmen där vattenstänk uppstår un-
der arbete får kompressorn inte användas.
• Kompressorpumpens oljenivå måste kontrolleras
före idrifttagning.
• Kompressorn får endast användas utomhus tillfäl-
ligt och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte
bli kvar utomhus efter arbetet.
10. Användning
m OBS!
Montera utan undantag apparaten fullständigt
innan den tas i drift!
10.1 Strömbrytare (bild G)
Dra strömreglaget (5) uppåt för att starta kompres-
sorn. Tryck strömreglaget nedåt för att stänga av
kompressorn.
10.2 Tryckinställning: (Bild A; B)
Tryckregulatorn (8) används för att ställa in trycket på
manometern (9).
Det inställda trycket kan läsas av på snabbkopplingen
(10).
På manometern (11) läses panntrycket av.
Panntrycket läses av på snabbkopplingen (19).
10.3 Tryckbrytarinställning (bild A)
Tryckbrytaren (7) har ställts in i fabriken. Inloppstryck
ca 8 bar Avstängningstryck ca 10 bar.
10.4 Överlastbrytare
Motorn är utrustad med en överlastbrytare Om kom-
pressorn är överbelastad stänger överlastbryta-
ren av den automatiskt för att skydda kompressorn
mot överbelastning. Om överlastbrytaren har löst ut
stänger du av kompressorn med strömbrytaren (5)
och väntar tills kompressorn har kylts ner.
Tryck nu på överbelastningsomkopplaren (43) och
sätt på kompressorn igen.
10.5 Släppa ut övertrycket i slutet av arbetet
Släpp ur övertryck i kompressorn genom att stänga
av kompressorn och använda den luft som fortfaran-
de finns i tryckbehållaren, t ex med ett tryckluftverk-
tyg på tomgång eller med en luftpistol.
136 | SE
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
11. Elanslutning
Den installerade elektromotorn är ansluten och
redo för drift. Anslutningen motsvarar gällande
VDE- och DIN-föreskrifter. Kundens elnätanslut-
ning samt den förlängningskabel som används
måste motsvara dessa föreskrifter.
Vid arbeten med sprut- och sprejutrustningar samt
vid tillfällig användning utomhus måste apparaten
anslutas över en jordfelsbrytare med en utlösnings-
ström på 30 mA eller lägre.
Viktiga anvisningar
Vid överbelastning av motorn stängs den av automa-
tiskt. Efter en avkylningstid (tidsmässigt olika) kan
motorn återigen slås på.
Defekt elanslutningskabel.
På elektriska anslutningskablar uppstår ofta isole-
ringsskador.
Orsaken kan vara:
• Tryckmärken, när ledningar dras genom fönster el-
ler dörröppningar.
• Veck genom felaktig fästning eller dragning av an-
slutningskabeln.
• Snittskador om kabeln körts över.
• Isoleringsskador som uppstått då kabeln dragits
våldsamt ur kontakten.
• Sprickor när isoleringen blir gammal.
Sådana skadade elanslutningskablar får inte använ-
das och är p g a isoleringsskadorna livsfarliga.
Kontrollera regelbundet att elanslutningskablarna
inte är skadade. Tillse att kablen vid kontroll inte är
ansluten till elnätet.
Elanslutningskablar måste motsvara gällande VDE-
och DIN- föreskrifter. Använd anbart anslutningsled-
ningar märkta med H05VV-F.
Anslutningskablar måste vara typmärkta enligt före-
skrifterna.
12. Rengöring
m Obs!
Dra ur kontaktern innan alla rengörings- och under-
hållsarbeten! Risk för skada genom elchock!
m Obs!
Vänta tills apparaten svalnat fullständigt! Riskför
brännskador!
m Obs!
Före alla rengörings- och underhållsarbeten ska ap-
paraten göras trycklös! Risk för skada!
