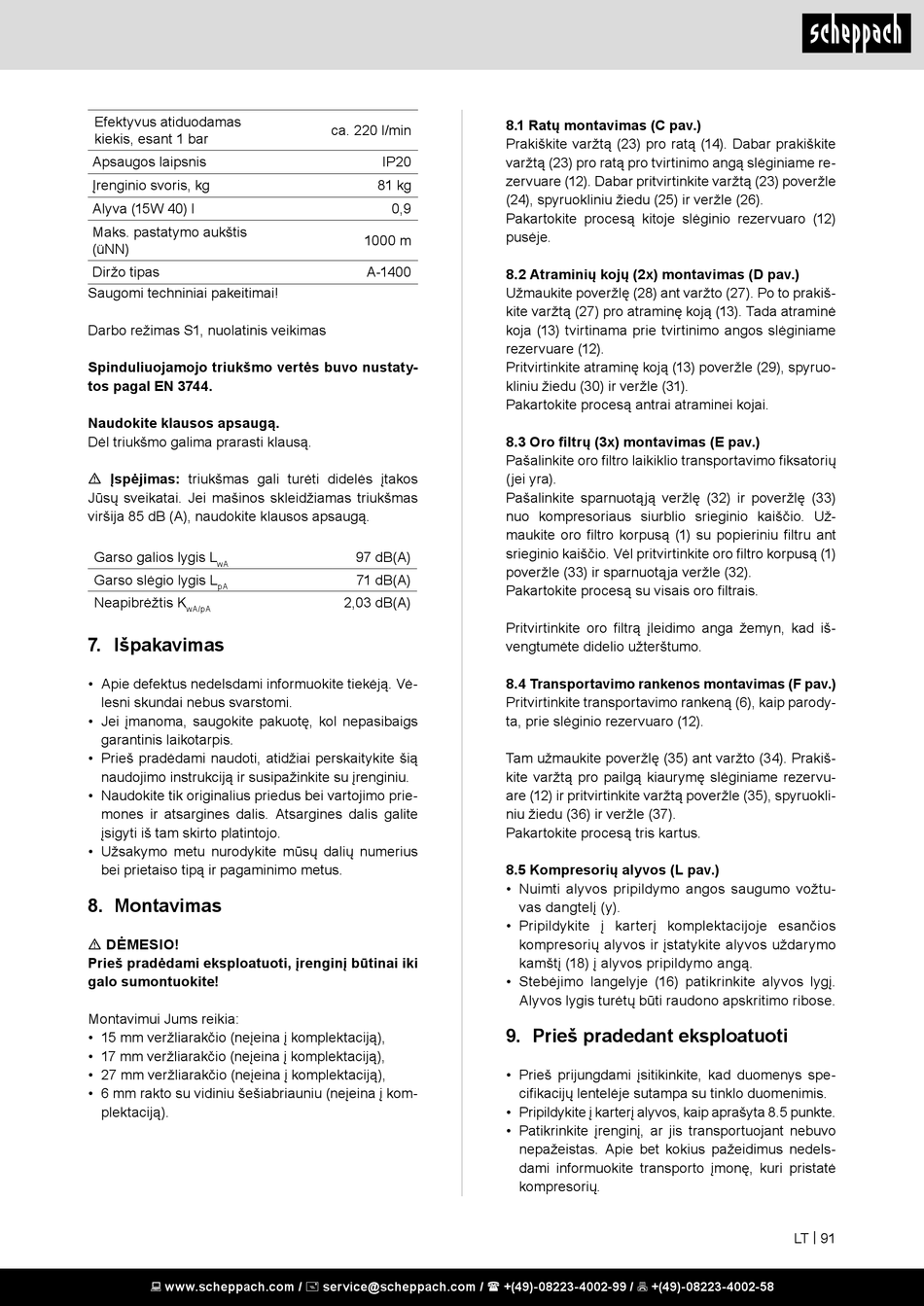

Išpakavimas; Montavimas; Prieš Pradedant Eksploatuoti - Scheppach 5906136901 Original Bedienungsanleitung

Efektyvus atiduodamas
kiekis, esant 1 bar
Apsaugos laipsnis
Įrenginio svoris, kg
Alyva (15W 40) l
Maks. pastatymo aukštis
(üNN)
Diržo tipas
Saugomi techniniai pakeitimai!
Darbo režimas S1, nuolatinis veikimas
Spinduliuojamojo triukšmo vertės buvo nustaty-
tos pagal EN 3744.
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą.
m Įspėjimas: triukšmas gali turėti didelės įtakos
Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas
viršija 85 dB (A), naudokite klausos apsaugą.
Garso galios lygis L
wA
Garso slėgio lygis L
pA
Neapibrėžtis K
wA/pA
7. Išpakavimas
• Apie defektus nedelsdami informuokite tiekėją. Vė-
lesni skundai nebus svarstomi.
• Jei įmanoma, saugokite pakuotę, kol nepasibaigs
garantinis laikotarpis.
• Prieš pradėdami naudoti, atidžiai perskaitykite šią
naudojimo instrukciją ir susipažinkite su įrenginiu.
• Naudokite tik originalius priedus bei vartojimo prie-
mones ir atsargines dalis. Atsargines dalis galite
įsigyti iš tam skirto platintojo.
• Užsakymo metu nurodykite mūsų dalių numerius
bei prietaiso tipą ir pagaminimo metus.

8. Montavimas

m DĖMESIO!
Prieš pradėdami eksploatuoti, įrenginį būtinai iki
galo sumontuokite!
Montavimui Jums reikia:
• 15 mm veržliarakčio (neįeina į komplektaciją),
• 17 mm veržliarakčio (neįeina į komplektaciją),
• 27 mm veržliarakčio (neįeina į komplektaciją),
• 6 mm rakto su vidiniu šešiabriauniu (neįeina į kom-
plektaciją).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
ca. 220 l/min
IP20
81 kg
0,9
1000 m
A-1400
97 dB(A)
71 dB(A)
2,03 dB(A)
8.1 Ratų montavimas (C pav.)
Prakiškite varžtą (23) pro ratą (14). Dabar prakiškite
varžtą (23) pro ratą pro tvirtinimo angą slėginiame re-
zervuare (12). Dabar pritvirtinkite varžtą (23) poveržle
(24), spyruokliniu žiedu (25) ir veržle (26).
Pakartokite procesą kitoje slėginio rezervuaro (12)
pusėje.
8.2 Atraminių kojų (2x) montavimas (D pav.)
Užmaukite poveržlę (28) ant varžto (27). Po to prakiš-
kite varžtą (27) pro atraminę koją (13). Tada atraminė
koja (13) tvirtinama prie tvirtinimo angos slėginiame
rezervuare (12).
Pritvirtinkite atraminę koją (13) poveržle (29), spyruo-
kliniu žiedu (30) ir veržle (31).
Pakartokite procesą antrai atraminei kojai.
8.3 Oro filtrų (3x) montavimas (E pav.)
Pašalinkite oro filtro laikiklio transportavimo fiksatorių
(jei yra).
Pašalinkite sparnuotąją veržlę (32) ir poveržlę (33)
nuo kompresoriaus siurblio srieginio kaiščio. Už-
maukite oro filtro korpusą (1) su popieriniu filtru ant
srieginio kaiščio. Vėl pritvirtinkite oro filtro korpusą (1)
poveržle (33) ir sparnuotąja veržle (32).
Pakartokite procesą su visais oro filtrais.
Pritvirtinkite oro filtrą įleidimo anga žemyn, kad iš-
vengtumėte didelio užterštumo.
8.4 Transportavimo rankenos montavimas (F pav.)
Pritvirtinkite transportavimo rankeną (6), kaip parody-
ta, prie slėginio rezervuaro (12).
Tam užmaukite poveržlę (35) ant varžto (34). Prakiš-
kite varžtą pro pailgą kiaurymę slėginiame rezervu-
are (12) ir pritvirtinkite varžtą poveržle (35), spyruokli-
niu žiedu (36) ir veržle (37).
Pakartokite procesą tris kartus.
8.5 Kompresorių alyvos (L pav.)
• Nuimti alyvos pripildymo angos saugumo vožtu-
vas dangtelį (y).
• Pripildykite į karterį komplektacijoje esančios
kompresorių alyvos ir įstatykite alyvos uždarymo
kamštį (18) į alyvos pripildymo angą.
• Stebėjimo langelyje (16) patikrinkite alyvos lygį.
Alyvos lygis turėtų būti raudono apskritimo ribose.
9. Prieš pradedant eksploatuoti
• Prieš prijungdami įsitikinkite, kad duomenys spe-
cifikacijų lentelėje sutampa su tinklo duomenimis.
• Pripildykite į karterį alyvos, kaip aprašyta 8.5 punkte.
• Patikrinkite įrenginį, ar jis transportuojant nebuvo
nepažeistas. Apie bet kokius pažeidimus nedels-
dami informuokite transporto įmonę, kuri pristatė
kompresorių.
LT | 91
