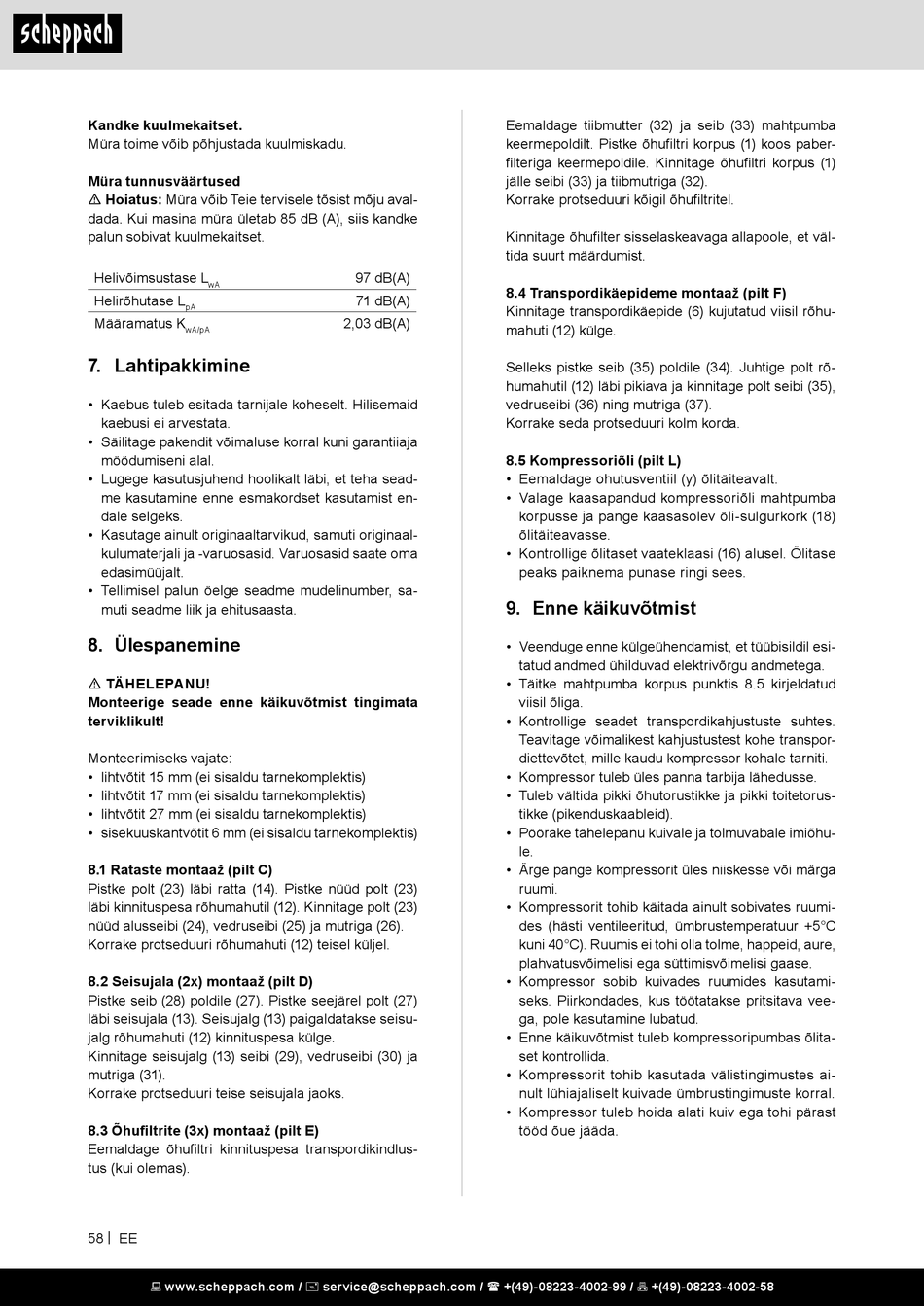

Lahtipakkimine; Ülespanemine; Enne Käikuvõtmist - Scheppach 5906136901 Original Bedienungsanleitung

Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
Müra tunnusväärtused
m Hoiatus: Müra võib Teie tervisele tõsist mõju aval-
dada. Kui masina müra ületab 85 dB (A), siis kandke
palun sobivat kuulmekaitset.
Helivõimsustase L
wA
Helirõhutase L
pA
Määramatus K
wA/pA

7. Lahtipakkimine

• Kaebus tuleb esitada tarnijale koheselt. Hilisemaid
kaebusi ei arvestata.
• Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
• Lugege kasutusjuhend hoolikalt läbi, et teha sead-
me kasutamine enne esmakordset kasutamist en-
dale selgeks.
• Kasutage ainult originaaltarvikud, samuti originaal-
kulumaterjali ja -varuosasid. Varuosasid saate oma
edasimüüjalt.
• Tellimisel palun öelge seadme mudelinumber, sa-
muti seadme liik ja ehitusaasta.
8. Ülespanemine
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Monteerimiseks vajate:
• lihtvõtit 15 mm (ei sisaldu tarnekomplektis)
• lihtvõtit 17 mm (ei sisaldu tarnekomplektis)
• lihtvõtit 27 mm (ei sisaldu tarnekomplektis)
• sisekuuskantvõtit 6 mm (ei sisaldu tarnekomplektis)
8.1 Rataste montaaž (pilt C)
Pistke polt (23) läbi ratta (14). Pistke nüüd polt (23)
läbi kinnituspesa rõhumahutil (12). Kinnitage polt (23)
nüüd alusseibi (24), vedruseibi (25) ja mutriga (26).
Korrake protseduuri rõhumahuti (12) teisel küljel.
8.2 Seisujala (2x) montaaž (pilt D)
Pistke seib (28) poldile (27). Pistke seejärel polt (27)
läbi seisujala (13). Seisujalg (13) paigaldatakse seisu-
jalg rõhumahuti (12) kinnituspesa külge.
Kinnitage seisujalg (13) seibi (29), vedruseibi (30) ja
mutriga (31).
Korrake protseduuri teise seisujala jaoks.
8.3 Õhufiltrite (3x) montaaž (pilt E)
Eemaldage õhufiltri kinnituspesa transpordikindlus-
tus (kui olemas).
58 | EE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Eemaldage tiibmutter (32) ja seib (33) mahtpumba
keermepoldilt. Pistke õhufiltri korpus (1) koos paber-
filteriga keermepoldile. Kinnitage õhufiltri korpus (1)
jälle seibi (33) ja tiibmutriga (32).
Korrake protseduuri kõigil õhufiltritel.
Kinnitage õhufilter sisselaskeavaga allapoole, et väl-
tida suurt määrdumist.
97 dB(A)
8.4 Transpordikäepideme montaaž (pilt F)
71 dB(A)
Kinnitage transpordikäepide (6) kujutatud viisil rõhu-
2,03 dB(A)
mahuti (12) külge.
Selleks pistke seib (35) poldile (34). Juhtige polt rõ-
humahutil (12) läbi pikiava ja kinnitage polt seibi (35),
vedruseibi (36) ning mutriga (37).
Korrake seda protseduuri kolm korda.
8.5 Kompressoriõli (pilt L)
• Eemaldage ohutusventiil (y) õlitäiteavalt.
• Valage kaasapandud kompressoriõli mahtpumba
• Kontrollige õlitaset vaateklaasi (16) alusel. Õlitase
9. Enne käikuvõtmist
• Veenduge enne külgeühendamist, et tüübisildil esi-
• Täitke mahtpumba korpus punktis 8.5 kirjeldatud
• Kontrollige seadet transpordikahjustuste suhtes.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki õhutorustikke ja pikki toitetorus-
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhu-
• Ärge pange kompressorit üles niiskesse või märga
• Kompressorit tohib käitada ainult sobivates ruumi-
• Kompressor sobib kuivades ruumides kasutami-
• Enne käikuvõtmist tuleb kompressoripumbas õlita-
• Kompressorit tohib kasutada välistingimustes ai-
• Kompressor tuleb hoida alati kuiv ega tohi pärast
korpusse ja pange kaasasolev õli-sulgurkork (18)
õlitäiteavasse.
peaks paiknema punase ringi sees.
tatud andmed ühilduvad elektrivõrgu andmetega.
viisil õliga.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu kompressor kohale tarniti.
tikke (pikenduskaableid).
le.
ruumi.
des (hästi ventileeritud, ümbrustemperatuur +5°C
kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure,
plahvatusvõimelisi ega süttimisvõimelisi gaase.
seks. Piirkondades, kus töötatakse pritsitava vee-
ga, pole kasutamine lubatud.
set kontrollida.
nult lühiajaliselt kuivade ümbrustingimuste korral.
tööd õue jääda.
