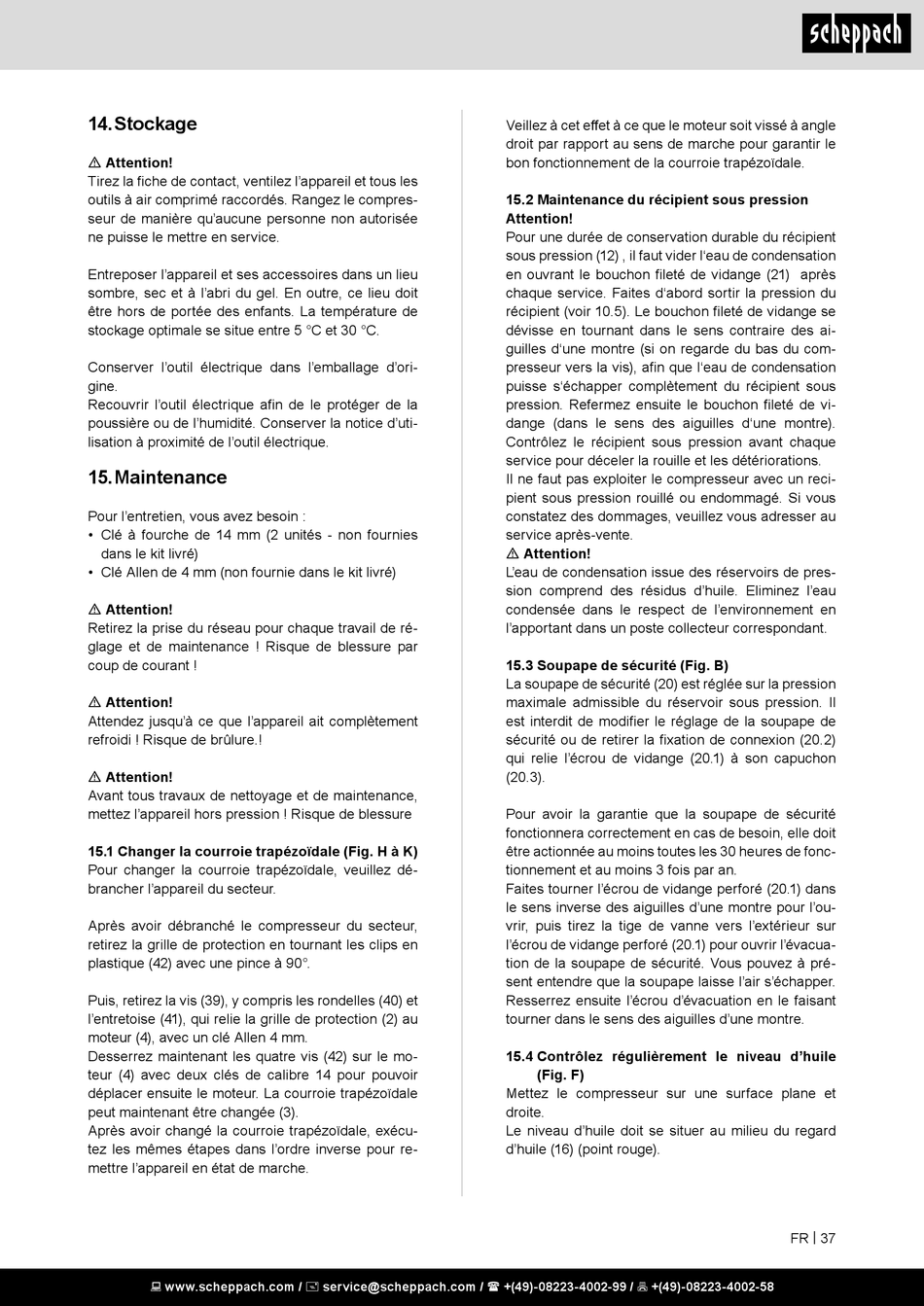

14. Stockage

m Attention!
Tirez la fiche de contact, ventilez l'appareil et tous les
outils à air comprimé raccordés. Rangez le compres-
seur de manière qu'aucune personne non autorisée
ne puisse le mettre en service.
Entreposer l'appareil et ses accessoires dans un lieu
sombre, sec et à l'abri du gel. En outre, ce lieu doit
être hors de portée des enfants. La température de
stockage optimale se situe entre 5 °C et 30 °C.
Conserver l'outil électrique dans l'emballage d'ori-
gine.
Recouvrir l'outil électrique afin de le protéger de la
poussière ou de l'humidité. Conserver la notice d'uti-
lisation à proximité de l'outil électrique.

15. Maintenance

Pour l'entretien, vous avez besoin :
• Clé à fourche de 14 mm (2 unités - non fournies
dans le kit livré)
• Clé Allen de 4 mm (non fournie dans le kit livré)
m Attention!
Retirez la prise du réseau pour chaque travail de ré-
glage et de maintenance ! Risque de blessure par
coup de courant !
m Attention!
Attendez jusqu'à ce que l'appareil ait complètement
refroidi ! Risque de brûlure.!
m Attention!
Avant tous travaux de nettoyage et de maintenance,
mettez l'appareil hors pression ! Risque de blessure
15.1 Changer la courroie trapézoïdale (Fig. H à K)
Pour changer la courroie trapézoïdale, veuillez dé-
brancher l'appareil du secteur.
Après avoir débranché le compresseur du secteur,
retirez la grille de protection en tournant les clips en
plastique (42) avec une pince à 90°.
Puis, retirez la vis (39), y compris les rondelles (40) et
l'entretoise (41), qui relie la grille de protection (2) au
moteur (4), avec un clé Allen 4 mm.
Desserrez maintenant les quatre vis (42) sur le mo-
teur (4) avec deux clés de calibre 14 pour pouvoir
déplacer ensuite le moteur. La courroie trapézoïdale
peut maintenant être changée (3).
Après avoir changé la courroie trapézoïdale, exécu-
tez les mêmes étapes dans l'ordre inverse pour re-
mettre l'appareil en état de marche.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Veillez à cet effet à ce que le moteur soit vissé à angle
droit par rapport au sens de marche pour garantir le
bon fonctionnement de la courroie trapézoïdale.
15.2 Maintenance du récipient sous pression
Attention!
Pour une durée de conservation durable du récipient
sous pression (12) , il faut vider l'eau de condensation
en ouvrant le bouchon fileté de vidange (21) après
chaque service. Faites d'abord sortir la pression du
récipient (voir 10.5). Le bouchon fileté de vidange se
dévisse en tournant dans le sens contraire des ai-
guilles d'une montre (si on regarde du bas du com-
presseur vers la vis), afin que l'eau de condensation
puisse s'échapper complètement du récipient sous
pression. Refermez ensuite le bouchon fileté de vi-
dange (dans le sens des aiguilles d'une montre).
Contrôlez le récipient sous pression avant chaque
service pour déceler la rouille et les détériorations.
Il ne faut pas exploiter le compresseur avec un reci-
pient sous pression rouillé ou endommagé. Si vous
constatez des dommages, veuillez vous adresser au
service après-vente.
m Attention!
L'eau de condensation issue des réservoirs de pres-
sion comprend des résidus d'huile. Eliminez l'eau
condensée dans le respect de l'environnement en
l'apportant dans un poste collecteur correspondant.
15.3 Soupape de sécurité (Fig. B)
La soupape de sécurité (20) est réglée sur la pression
maximale admissible du réservoir sous pression. Il
est interdit de modifier le réglage de la soupape de
sécurité ou de retirer la fixation de connexion (20.2)
qui relie l'écrou de vidange (20.1) à son capuchon
(20.3).
Pour avoir la garantie que la soupape de sécurité
fonctionnera correctement en cas de besoin, elle doit
être actionnée au moins toutes les 30 heures de fonc-
tionnement et au moins 3 fois par an.
Faites tourner l'écrou de vidange perforé (20.1) dans
le sens inverse des aiguilles d'une montre pour l'ou-
vrir, puis tirez la tige de vanne vers l'extérieur sur
l'écrou de vidange perforé (20.1) pour ouvrir l'évacua-
tion de la soupape de sécurité. Vous pouvez à pré-
sent entendre que la soupape laisse l'air s'échapper.
Resserrez ensuite l'écrou d'évacuation en le faisant
tourner dans le sens des aiguilles d'une montre.
15.4 Contrôlez régulièrement le niveau d'huile
(Fig. F)
Mettez le compresseur sur une surface plane et
droite.
Le niveau d'huile doit se situer au milieu du regard
d'huile (16) (point rouge).
