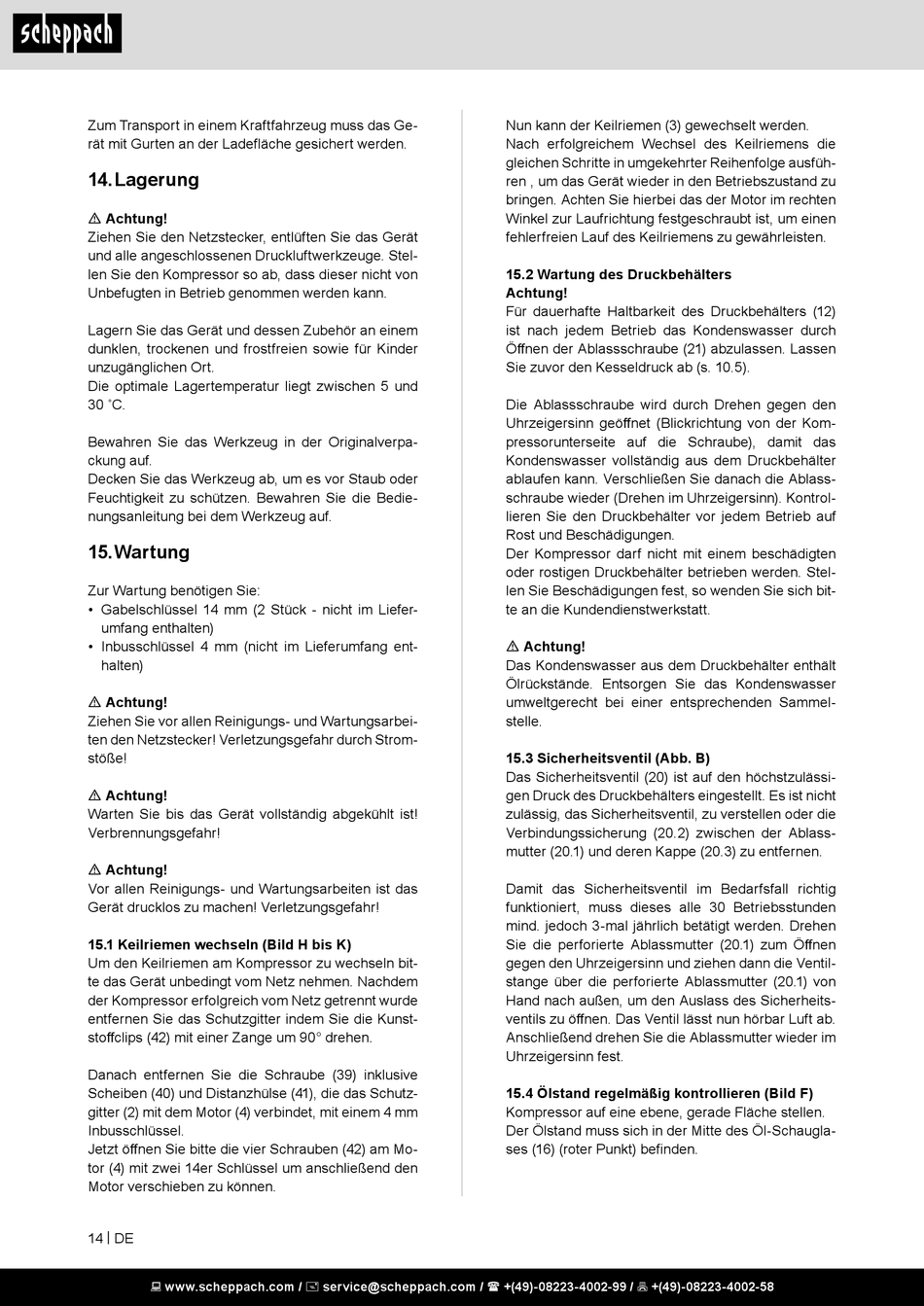

Zum Transport in einem Kraftfahrzeug muss das Ge-
rät mit Gurten an der Ladefläche gesichert werden.
14. Lagerung
m Achtung!
Ziehen Sie den Netzstecker, entlüften Sie das Gerät
und alle angeschlossenen Druckluftwerkzeuge. Stel-
len Sie den Kompressor so ab, dass dieser nicht von
Unbefugten in Betrieb genommen werden kann.
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichen Ort.
Die optimale Lagertemperatur liegt zwischen 5 und
30 ˚C.
Bewahren Sie das Werkzeug in der Originalverpa-
ckung auf.
Decken Sie das Werkzeug ab, um es vor Staub oder
Feuchtigkeit zu schützen. Bewahren Sie die Bedie-
nungsanleitung bei dem Werkzeug auf.
15. Wartung
Zur Wartung benötigen Sie:
• Gabelschlüssel 14 mm (2 Stück - nicht im Liefer-
umfang enthalten)
• Inbusschlüssel 4 mm (nicht im Lieferumfang ent-
halten)
m Achtung!
Ziehen Sie vor allen Reinigungs- und Wartungsarbei-
ten den Netzstecker! Verletzungsgefahr durch Strom-
stöße!
m Achtung!
Warten Sie bis das Gerät vollständig abgekühlt ist!
Verbrennungsgefahr!
m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das
Gerät drucklos zu machen! Verletzungsgefahr!
15.1 Keilriemen wechseln (Bild H bis K)
Um den Keilriemen am Kompressor zu wechseln bit-
te das Gerät unbedingt vom Netz nehmen. Nachdem
der Kompressor erfolgreich vom Netz getrennt wurde
entfernen Sie das Schutzgitter indem Sie die Kunst-
stoffclips (42) mit einer Zange um 90° drehen.
Danach entfernen Sie die Schraube (39) inklusive
Scheiben (40) und Distanzhülse (41), die das Schutz-
gitter (2) mit dem Motor (4) verbindet, mit einem 4 mm
Inbusschlüssel.
Jetzt öffnen Sie bitte die vier Schrauben (42) am Mo-
tor (4) mit zwei 14er Schlüssel um anschließend den
Motor verschieben zu können.
14 | DE
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
Nun kann der Keilriemen (3) gewechselt werden.
Nach erfolgreichem Wechsel des Keilriemens die
gleichen Schritte in umgekehrter Reihenfolge ausfüh-
ren , um das Gerät wieder in den Betriebszustand zu
bringen. Achten Sie hierbei das der Motor im rechten
Winkel zur Laufrichtung festgeschraubt ist, um einen
fehlerfreien Lauf des Keilriemens zu gewährleisten.
15.2 Wartung des Druckbehälters
Achtung!
Für dauerhafte Haltbarkeit des Druckbehälters (12)
ist nach jedem Betrieb das Kondenswasser durch
Öffnen der Ablassschraube (21) abzulassen. Lassen
Sie zuvor den Kesseldruck ab (s. 10.5).
Die Ablassschraube wird durch Drehen gegen den
Uhrzeigersinn geöffnet (Blickrichtung von der Kom-
pressorunterseite auf die Schraube), damit das
Kondenswasser vollständig aus dem Druckbehälter
ablaufen kann. Verschließen Sie danach die Ablass-
schraube wieder (Drehen im Uhrzeigersinn). Kontrol-
lieren Sie den Druckbehälter vor jedem Betrieb auf
Rost und Beschädigungen.
Der Kompressor darf nicht mit einem beschädigten
oder rostigen Druckbehälter betrieben werden. Stel-
len Sie Beschädigungen fest, so wenden Sie sich bit-
te an die Kundendienstwerkstatt.
m Achtung!
Das Kondenswasser aus dem Druckbehälter enthält
Ölrückstände. Entsorgen Sie das Kondenswasser
umweltgerecht bei einer entsprechenden Sammel-
stelle.
15.3 Sicherheitsventil (Abb. B)
Das Sicherheitsventil (20) ist auf den höchstzulässi-
gen Druck des Druckbehälters eingestellt. Es ist nicht
zulässig, das Sicherheitsventil, zu verstellen oder die
Verbindungssicherung (20.2) zwischen der Ablass-
mutter (20.1) und deren Kappe (20.3) zu entfernen.
Damit das Sicherheitsventil im Bedarfsfall richtig
funktioniert, muss dieses alle 30 Betriebsstunden
mind. jedoch 3-mal jährlich betätigt werden. Drehen
Sie die perforierte Ablassmutter (20.1) zum Öffnen
gegen den Uhrzeigersinn und ziehen dann die Ventil-
stange über die perforierte Ablassmutter (20.1) von
Hand nach außen, um den Auslass des Sicherheits-
ventils zu öffnen. Das Ventil lässt nun hörbar Luft ab.
Anschließend drehen Sie die Ablassmutter wieder im
Uhrzeigersinn fest.
15.4 Ölstand regelmäßig kontrollieren (Bild F)
Kompressor auf eine ebene, gerade Fläche stellen.
Der Ölstand muss sich in der Mitte des Öl-Schaugla-
ses (16) (roter Punkt) befinden.
