Caractéristiques Techniques; Déballage; Structure - Scheppach 5906136901 Original Bedienungsanleitung

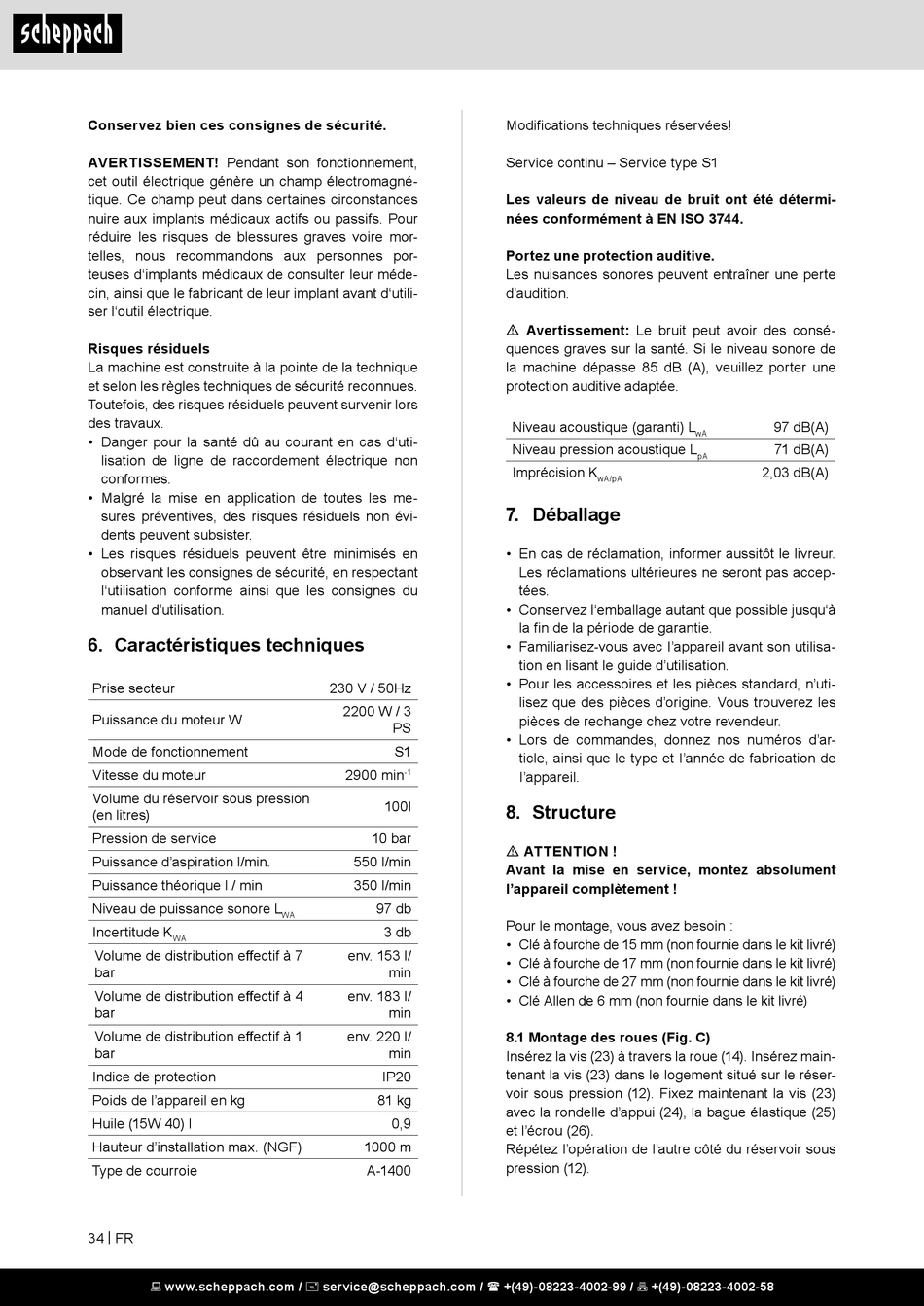

Conservez bien ces consignes de sécurité.
AVERTISSEMENT! Pendant son fonctionnement,
cet outil électrique génère un champ électromagné-
tique. Ce champ peut dans certaines circonstances
nuire aux implants médicaux actifs ou passifs. Pour
réduire les risques de blessures graves voire mor-
telles, nous recommandons aux personnes por-
teuses d'implants médicaux de consulter leur méde-
cin, ainsi que le fabricant de leur implant avant d'utili-
ser l'outil électrique.
Risques résiduels
La machine est construite à la pointe de la technique
et selon les règles techniques de sécurité reconnues.
Toutefois, des risques résiduels peuvent survenir lors
des travaux.
• Danger pour la santé dû au courant en cas d'uti-
lisation de ligne de raccordement électrique non
conformes.
• Malgré la mise en application de toutes les me-
sures préventives, des risques résiduels non évi-
dents peuvent subsister.
• Les risques résiduels peuvent être minimisés en
observant les consignes de sécurité, en respectant
l'utilisation conforme ainsi que les consignes du
manuel d'utilisation.
6. Caractéristiques techniques
Prise secteur
Puissance du moteur W
Mode de fonctionnement
Vitesse du moteur
Volume du réservoir sous pression
(en litres)
Pression de service
Puissance d'aspiration l/min.
Puissance théorique l / min
Niveau de puissance sonore L
Incertitude K
WA
Volume de distribution effectif à 7
bar
Volume de distribution effectif à 4
bar
Volume de distribution effectif à 1
bar
Indice de protection
Poids de l'appareil en kg
Huile (15W 40) l
Hauteur d'installation max. (NGF)
Type de courroie
34 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V / 50Hz
2200 W / 3
PS
S1
2900 min
-1
100l
10 bar
550 l/min
350 l/min
97 db
WA
3 db
env. 153 l/
min
env. 183 l/
min
env. 220 l/
min
IP20
81 kg
0,9
1000 m
A-1400
Modifications techniques réservées!
Service continu – Service type S1
Les valeurs de niveau de bruit ont été détermi-
nées conformément à EN ISO 3744.
Portez une protection auditive.
Les nuisances sonores peuvent entraîner une perte
d'audition.
m Avertissement: Le bruit peut avoir des consé-
quences graves sur la santé. Si le niveau sonore de
la machine dépasse 85 dB (A), veuillez porter une
protection auditive adaptée.
Niveau acoustique (garanti) L
Niveau pression acoustique L
Imprécision K
wA/pA
7. Déballage
• En cas de réclamation, informer aussitôt le livreur.
Les réclamations ultérieures ne seront pas accep-
tées.
• Conservez l'emballage autant que possible jusqu'à
la fin de la période de garantie.
• Familiarisez-vous avec I'appareil avant son utilisa-
tion en lisant le guide d'utilisation.
• Pour les accessoires et les pièces standard, n'uti-
lisez que des pièces d'origine. Vous trouverez les
pièces de rechange chez votre revendeur.
• Lors de commandes, donnez nos numéros d'ar-
ticle, ainsi que le type et I'année de fabrication de
I'appareil.

8. Structure

m ATTENTION !
Avant la mise en service, montez absolument
l'appareil complètement !
Pour le montage, vous avez besoin :
• Clé à fourche de 15 mm (non fournie dans le kit livré)
• Clé à fourche de 17 mm (non fournie dans le kit livré)
• Clé à fourche de 27 mm (non fournie dans le kit livré)
• Clé Allen de 6 mm (non fournie dans le kit livré)
8.1 Montage des roues (Fig. C)
Insérez la vis (23) à travers la roue (14). Insérez main-
tenant la vis (23) dans le logement situé sur le réser-
voir sous pression (12). Fixez maintenant la vis (23)
avec la rondelle d'appui (24), la bague élastique (25)
et l'écrou (26).
Répétez l'opération de l'autre côté du réservoir sous
pression (12).
97 dB(A)
wA
71 dB(A)
pA
2,03 dB(A)
