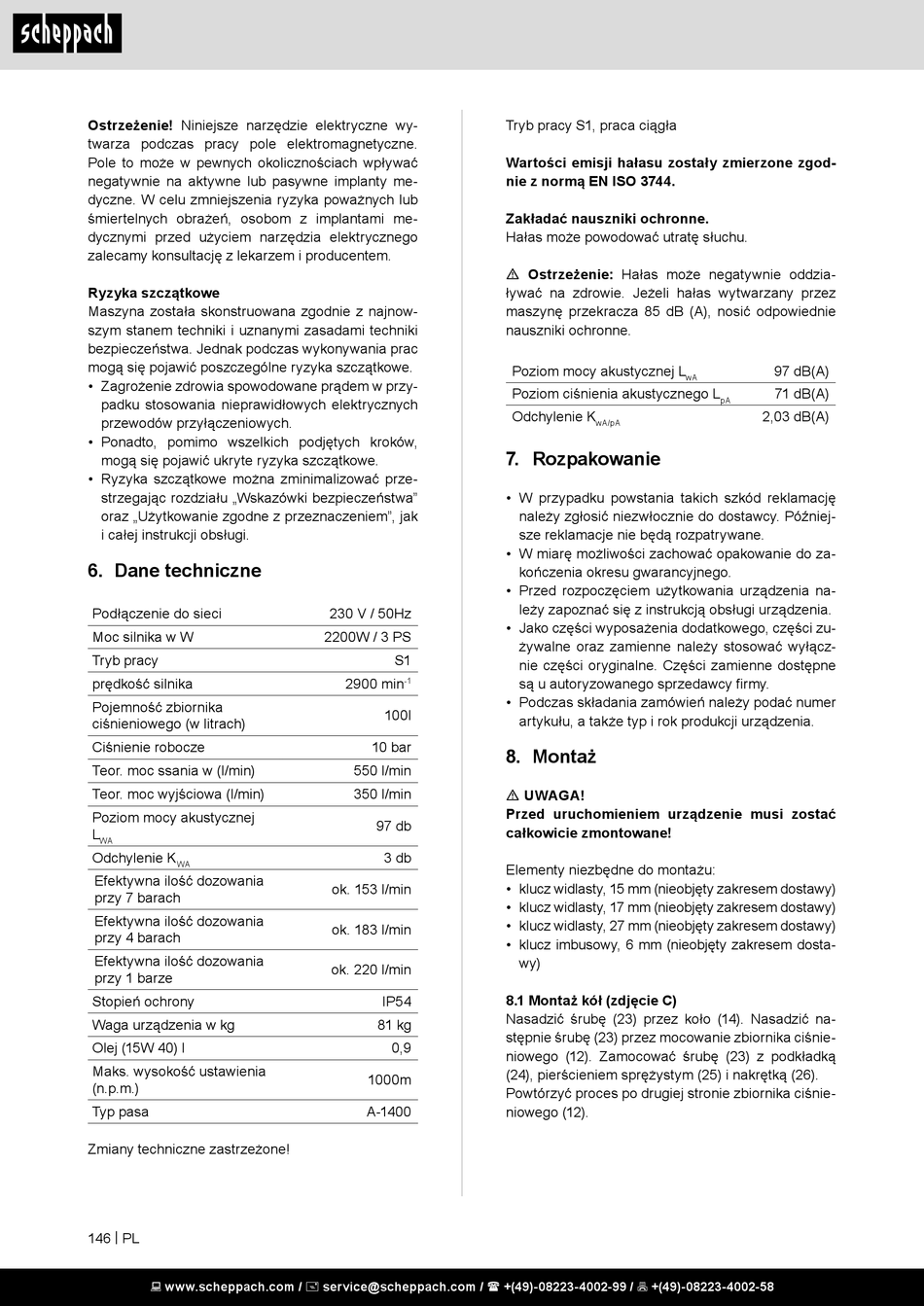

Ostrzeżenie! Niniejsze narzędzie elektryczne wy-
twarza podczas pracy pole elektromagnetyczne.
Pole to może w pewnych okolicznościach wpływać
negatywnie na aktywne lub pasywne implanty me-
dyczne. W celu zmniejszenia ryzyka poważnych lub
śmiertelnych obrażeń, osobom z implantami me-
dycznymi przed użyciem narzędzia elektrycznego
zalecamy konsultację z lekarzem i producentem.
Ryzyka szczątkowe
Maszyna została skonstruowana zgodnie z najnow-
szym stanem techniki i uznanymi zasadami techniki
bezpieczeństwa. Jednak podczas wykonywania prac
mogą się pojawić poszczególne ryzyka szczątkowe.
• Zagrożenie zdrowia spowodowane prądem w przy-
padku stosowania nieprawidłowych elektrycznych
przewodów przyłączeniowych.
• Ponadto, pomimo wszelkich podjętych kroków,
mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować prze-
strzegając rozdziału „Wskazówki bezpieczeństwa"
oraz „Użytkowanie zgodne z przeznaczeniem", jak
i całej instrukcji obsługi.

6. Dane techniczne

Podłączenie do sieci
Moc silnika w W
Tryb pracy
prędkość silnika
Pojemność zbiornika
ciśnieniowego (w litrach)
Ciśnienie robocze
Teor. moc ssania w (l/min)
Teor. moc wyjściowa (l/min)
Poziom mocy akustycznej
L
WA
Odchylenie K
WA
Efektywna ilość dozowania
przy 7 barach
Efektywna ilość dozowania
przy 4 barach
Efektywna ilość dozowania
przy 1 barze
Stopień ochrony
Waga urządzenia w kg
Olej (15W 40) l
Maks. wysokość ustawienia
(n.p.m.)
Typ pasa
Zmiany techniczne zastrzeżone!
146 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V / 50Hz
2200W / 3 PS
S1
2900 min
-1
100l
10 bar
550 l/min
350 l/min
97 db
3 db
ok. 153 l/min
ok. 183 l/min
ok. 220 l/min
IP54
81 kg
0,9
1000m
A-1400
Tryb pracy S1, praca ciągła
Wartości emisji hałasu zostały zmierzone zgod-
nie z normą EN ISO 3744.
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.
m Ostrzeżenie: Hałas może negatywnie oddzia-
ływać na zdrowie. Jeżeli hałas wytwarzany przez
maszynę przekracza 85 dB (A), nosić odpowiednie
nauszniki ochronne.
Poziom mocy akustycznej L
Poziom ciśnienia akustycznego L
Odchylenie K
wA/pA

7. Rozpakowanie

• W przypadku powstania takich szkód reklamację
należy zgłosić niezwłocznie do dostawcy. Później-
sze reklamacje nie będą rozpatrywane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed rozpoczęciem użytkowania urządzenia na-
leży zapoznać się z instrukcją obsługi urządzenia.
• Jako części wyposażenia dodatkowego, części zu-
żywalne oraz zamienne należy stosować wyłącz-
nie części oryginalne. Części zamienne dostępne
są u autoryzowanego sprzedawcy firmy.
• Podczas składania zamówień należy podać numer
artykułu, a także typ i rok produkcji urządzenia.
8. Montaż
m UWAGA!
Przed uruchomieniem urządzenie musi zostać
całkowicie zmontowane!
Elementy niezbędne do montażu:
• klucz widlasty, 15 mm (nieobjęty zakresem dostawy)
• klucz widlasty, 17 mm (nieobjęty zakresem dostawy)
• klucz widlasty, 27 mm (nieobjęty zakresem dostawy)
• klucz imbusowy, 6 mm (nieobjęty zakresem dosta-
wy)
8.1 Montaż kół (zdjęcie C)
Nasadzić śrubę (23) przez koło (14). Nasadzić na-
stępnie śrubę (23) przez mocowanie zbiornika ciśnie-
niowego (12). Zamocować śrubę (23) z podkładką
(24), pierścieniem sprężystym (25) i nakrętką (26).
Powtórzyć proces po drugiej stronie zbiornika ciśnie-
niowego (12).
97 dB(A)
wA
71 dB(A)
pA
2,03 dB(A)
