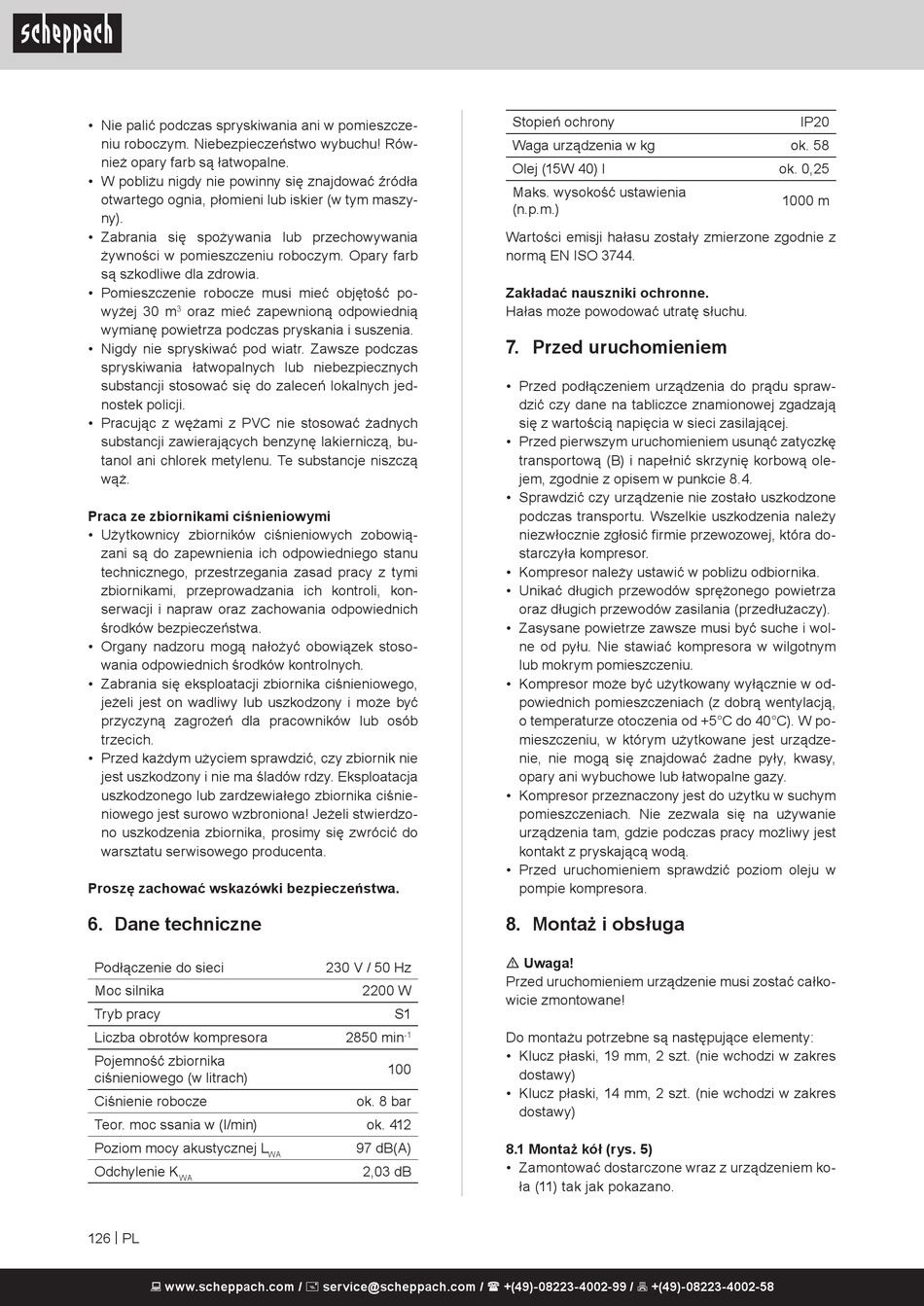

• Nie palić podczas spryskiwania ani w pomieszcze-
niu roboczym. Niebezpieczeństwo wybuchu! Rów-
nież opary farb są łatwopalne.
• W pobliżu nigdy nie powinny się znajdować źródła
otwartego ognia, płomieni lub iskier (w tym maszy-
ny).
• Zabrania się spożywania lub przechowywania
żywności w pomieszczeniu roboczym. Opary farb
są szkodliwe dla zdrowia.
• Pomieszczenie robocze musi mieć objętość po-
wyżej 30 m oraz mieć zapewnioną odpowiednią
3
wymianę powietrza podczas pryskania i suszenia.
• Nigdy nie spryskiwać pod wiatr. Zawsze podczas
spryskiwania łatwopalnych lub niebezpiecznych
substancji stosować się do zaleceń lokalnych jed-
nostek policji.
• Pracując z wężami z PVC nie stosować żadnych
substancji zawierających benzynę lakierniczą, bu-
tanol ani chlorek metylenu. Te substancje niszczą
wąż.
Praca ze zbiornikami ciśnieniowymi
• Użytkownicy zbiorników ciśnieniowych zobowią-
zani są do zapewnienia ich odpowiedniego stanu
technicznego, przestrzegania zasad pracy z tymi
zbiornikami, przeprowadzania ich kontroli, kon-
serwacji i napraw oraz zachowania odpowiednich
środków bezpieczeństwa.
• Organy nadzoru mogą nałożyć obowiązek stoso-
wania odpowiednich środków kontrolnych.
• Zabrania się eksploatacji zbiornika ciśnieniowego,
jeżeli jest on wadliwy lub uszkodzony i może być
przyczyną zagrożeń dla pracowników lub osób
trzecich.
• Przed każdym użyciem sprawdzić, czy zbiornik nie
jest uszkodzony i nie ma śladów rdzy. Eksploatacja
uszkodzonego lub zardzewiałego zbiornika ciśnie-
niowego jest surowo wzbroniona! Jeżeli stwierdzo-
no uszkodzenia zbiornika, prosimy się zwrócić do
warsztatu serwisowego producenta.
Proszę zachować wskazówki bezpieczeństwa.

6. Dane techniczne

Podłączenie do sieci
Moc silnika
Tryb pracy
Liczba obrotów kompresora
Pojemność zbiornika
ciśnieniowego (w litrach)
Ciśnienie robocze
Teor. moc ssania w (l/min)
Poziom mocy akustycznej L
Odchylenie K
WA
126 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230 V / 50 Hz
2200 W
S1
2850 min
-1
100
ok. 8 bar
ok. 412
97 dB(A)
WA
2,03 dB
Stopień ochrony
Waga urządzenia w kg
Olej (15W 40) l
Maks. wysokość ustawienia
(n.p.m.)
Wartości emisji hałasu zostały zmierzone zgodnie z
normą EN ISO 3744.
Zakładać nauszniki ochronne.
Hałas może powodować utratę słuchu.

7. Przed uruchomieniem

• Przed podłączeniem urządzenia do prądu spraw-
dzić czy dane na tabliczce znamionowej zgadzają
się z wartością napięcia w sieci zasilającej.
• Przed pierwszym uruchomieniem usunąć zatyczkę
transportową (B) i napełnić skrzynię korbową ole-
jem, zgodnie z opisem w punkcie 8.4.
• Sprawdzić czy urządzenie nie zostało uszkodzone
podczas transportu. Wszelkie uszkodzenia należy
niezwłocznie zgłosić firmie przewozowej, która do-
starczyła kompresor.
• Kompresor należy ustawić w pobliżu odbiornika.
• Unikać długich przewodów sprężonego powietrza
oraz długich przewodów zasilania (przedłużaczy).
• Zasysane powietrze zawsze musi być suche i wol-
ne od pyłu. Nie stawiać kompresora w wilgotnym
lub mokrym pomieszczeniu.
• Kompresor może być użytkowany wyłącznie w od-
powiednich pomieszczeniach (z dobrą wentylacją,
o temperaturze otoczenia od +5°C do 40°C). W po-
mieszczeniu, w którym użytkowane jest urządze-
nie, nie mogą się znajdować żadne pyły, kwasy,
opary ani wybuchowe lub łatwopalne gazy.
• Kompresor przeznaczony jest do użytku w suchym
pomieszczeniach. Nie zezwala się na używanie
urządzenia tam, gdzie podczas pracy możliwy jest
kontakt z pryskającą wodą.
• Przed uruchomieniem sprawdzić poziom oleju w
pompie kompresora.
8. Montaż i obsługa
m Uwaga!
Przed uruchomieniem urządzenie musi zostać całko-
wicie zmontowane!
Do montażu potrzebne są następujące elementy:
• Klucz płaski, 19 mm, 2 szt. (nie wchodzi w zakres
dostawy)
• Klucz płaski, 14 mm, 2 szt. (nie wchodzi w zakres
dostawy)
8.1 Montaż kół (rys. 5)
• Zamontować dostarczone wraz z urządzeniem ko-
ła (11) tak jak pokazano.
IP20
ok. 58
ok. 0,25
1000 m
