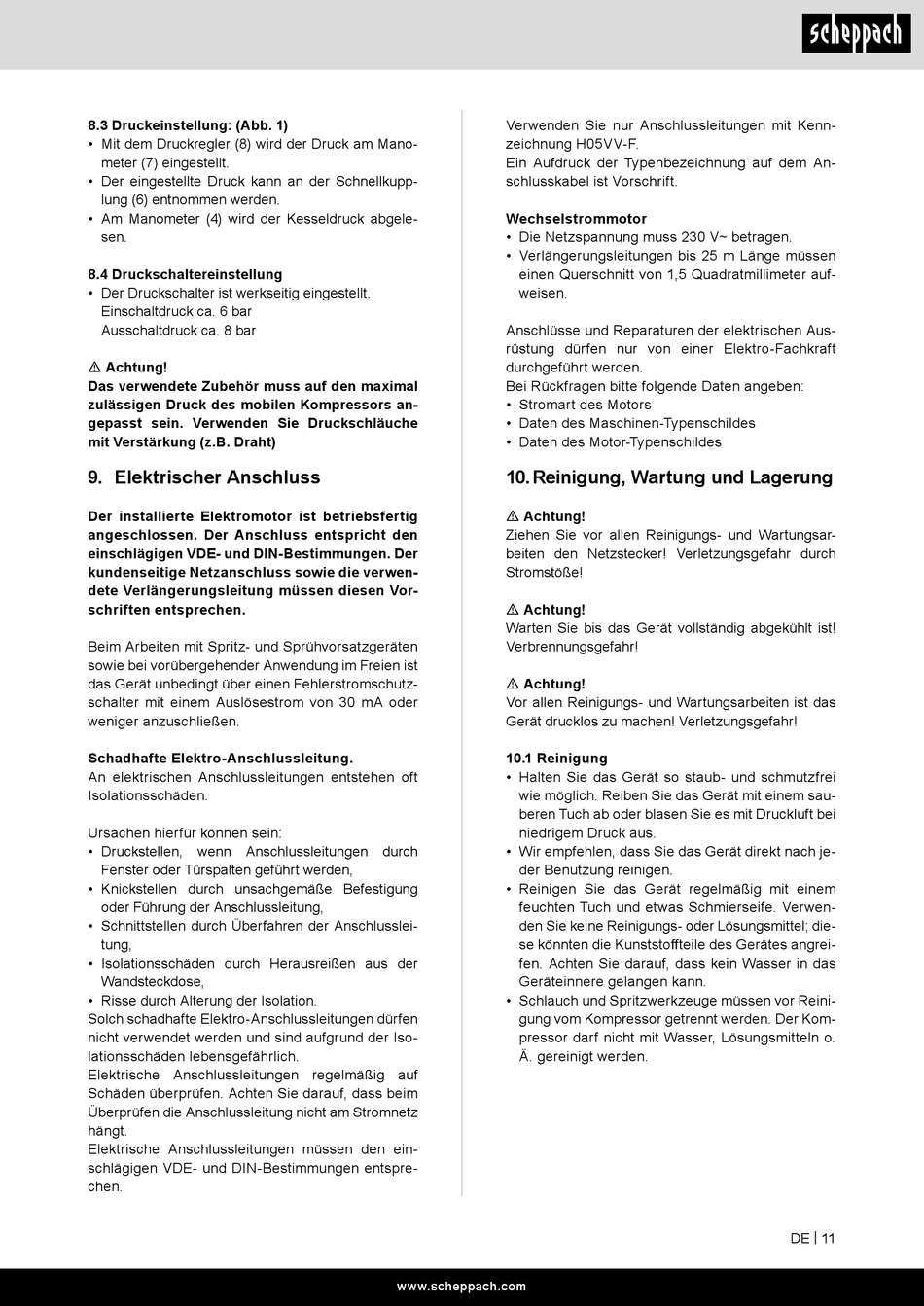

8.3 Druckeinstellung: (Abb. 1)
• Mit dem Druckregler (8) wird der Druck am Mano-
meter (7) eingestellt.
• Der eingestellte Druck kann an der Schnellkupp-
lung (6) entnommen werden.
• Am Manometer (4) wird der Kesseldruck abgele-
sen.

8.4 Druckschaltereinstellung

• Der Druckschalter ist werkseitig eingestellt.
Einschaltdruck ca. 6 bar
Ausschaltdruck ca. 8 bar
m Achtung!
Das verwendete Zubehör muss auf den maximal
zulässigen Druck des mobilen Kompressors an-
gepasst sein. Verwenden Sie Druckschläuche
mit Verstärkung (z.B. Draht)

9. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig
angeschlossen. Der Anschluss entspricht den
einschlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten
sowie bei vorübergehender Anwendung im Freien ist
das Gerät unbedingt über einen Fehlerstromschutz-
schalter mit einem Auslösestrom von 30 mA oder
weniger anzuschließen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft
Isolationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch
Fenster oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlusslei-
tung,
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Iso-
lationsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf
Schäden überprüfen. Achten Sie darauf, dass beim
Überprüfen die Anschlussleitung nicht am Stromnetz
hängt.
Elektrische Anschlussleitungen müssen den ein-
schlägigen VDE- und DIN-Bestimmungen entspre-
chen.
Verwenden Sie nur Anschlussleitungen mit Kenn-
zeichnung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
Wechselstrommotor
• Die Netzspannung muss 230 V~ betragen.
• Verlängerungsleitungen bis 25 m Länge müssen
einen Querschnitt von 1,5 Quadratmillimeter auf-
weisen.
Anschlüsse und Reparaturen der elektrischen Aus-
rüstung dürfen nur von einer Elektro-Fachkraft
durchgeführt werden.
Bei Rückfragen bitte folgende Daten angeben:
• Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes

10. Reinigung, Wartung und Lagerung

m Achtung!
Ziehen Sie vor allen Reinigungs- und Wartungsar-
beiten den Netzstecker! Verletzungsgefahr durch
Stromstöße!
m Achtung!
Warten Sie bis das Gerät vollständig abgekühlt ist!
Verbrennungsgefahr!
m Achtung!
Vor allen Reinigungs- und Wartungsarbeiten ist das
Gerät drucklos zu machen! Verletzungsgefahr!
10.1 Reinigung
• Halten Sie das Gerät so staub- und schmutzfrei
wie möglich. Reiben Sie das Gerät mit einem sau-
beren Tuch ab oder blasen Sie es mit Druckluft bei
niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach je-
der Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife. Verwen-
den Sie keine Reinigungs- oder Lösungsmittel; die-
se könnten die Kunststoffteile des Gerätes angrei-
fen. Achten Sie darauf, dass kein Wasser in das
Geräteinnere gelangen kann.
• Schlauch und Spritzwerkzeuge müssen vor Reini-
gung vom Kompressor getrennt werden. Der Kom-
pressor darf nicht mit Wasser, Lösungsmitteln o.
Ä. gereinigt werden.
