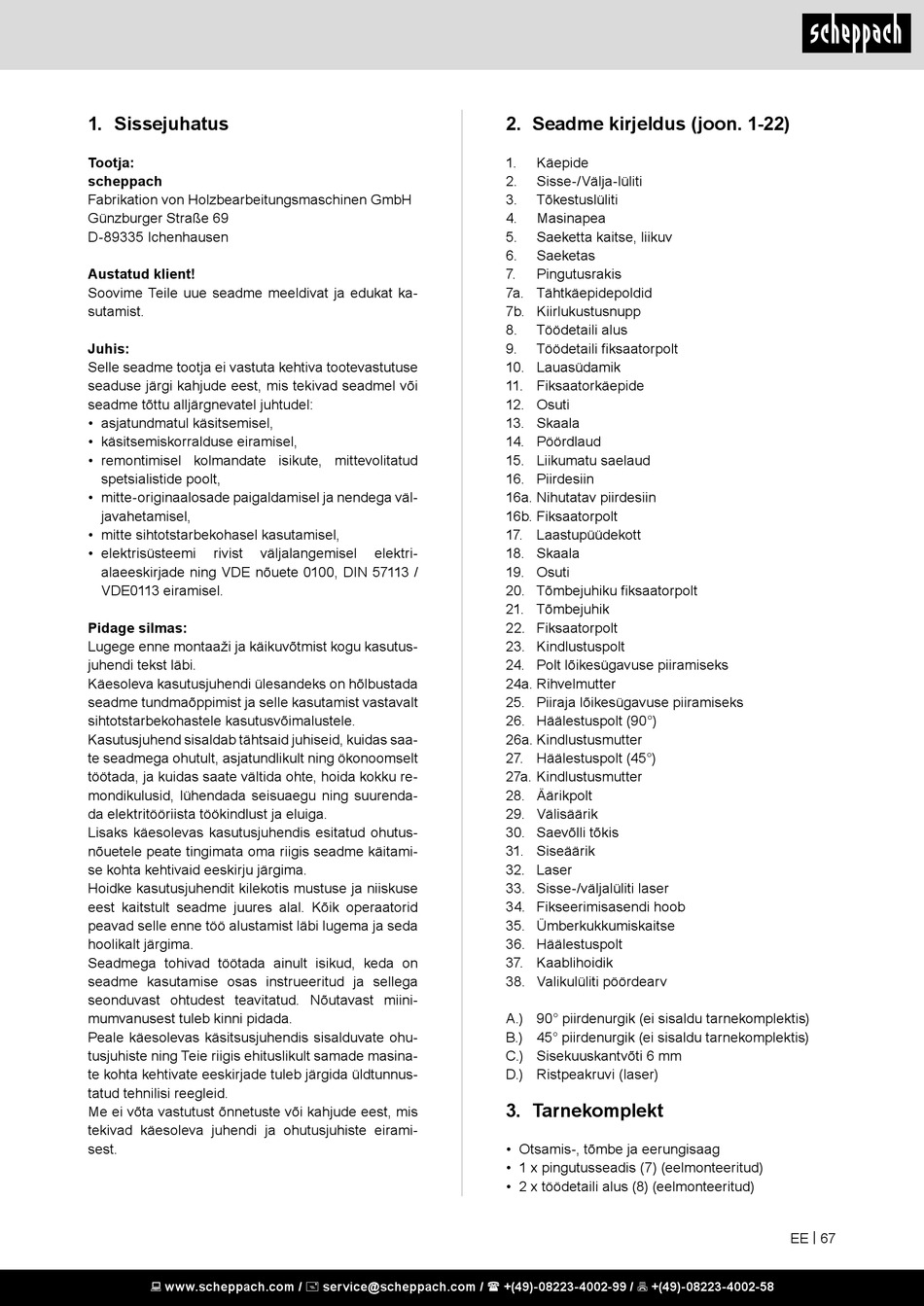

1. Sissejuhatus

Tootja:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Austatud klient!
Soovime Teile uue seadme meeldivat ja edukat ka-
sutamist.
Juhis:
Selle seadme tootja ei vastuta kehtiva tootevastutuse
seaduse järgi kahjude eest, mis tekivad seadmel või
seadme tõttu alljärgnevatel juhtudel:
• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud
spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väl-
javahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel
alaeeskirjade ning VDE nõuete 0100, DIN 57113 /
VDE0113 eiramisel.
Pidage silmas:
Lugege enne montaaži ja käikuvõtmist kogu kasutus-
juhendi tekst läbi.
Käesoleva kasutusjuhendi ülesandeks on hõlbustada
seadme tundmaõppimist ja selle kasutamist vastavalt
sihtotstarbekohastele kasutusvõimalustele.
Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa-
te seadmega ohutult, asjatundlikult ning ökonoomselt
töötada, ja kuidas saate vältida ohte, hoida kokku re-
mondikulusid, lühendada seisuaegu ning suurenda-
da elektritööriista töökindlust ja eluiga.
Lisaks käesolevas kasutusjuhendis esitatud ohutus-
nõuetele peate tingimata oma riigis seadme käitami-
se kohta kehtivaid eeskirju järgima.
Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse
eest kaitstult seadme juures alal. Kõik operaatorid
peavad selle enne töö alustamist läbi lugema ja seda
hoolikalt järgima.
Seadmega tohivad töötada ainult isikud, keda on
seadme kasutamise osas instrueeritud ja sellega
seonduvast ohtudest teavitatud. Nõutavast miini-
mumvanusest tuleb kinni pidada.
Peale käesolevas käsitsusjuhendis sisalduvate ohu-
tusjuhiste ning Teie riigis ehituslikult samade masina-
te kohta kehtivate eeskirjade tuleb järgida üldtunnus-
tatud tehnilisi reegleid.
Me ei võta vastutust õnnetuste või kahjude eest, mis
tekivad käesoleva juhendi ja ohutusjuhiste eirami-
sest.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

2. Seadme kirjeldus (joon. 1-22)

1. Käepide
2. Sisse-/Välja-lüliti
3. Tõkestuslüliti
4. Masinapea
5. Saeketta kaitse, liikuv
6. Saeketas
7. Pingutusrakis
7a. Tähtkäepidepoldid
7b. Kiirlukustusnupp
8. Töödetaili alus
9. Töödetaili fiksaatorpolt
10. Lauasüdamik
11. Fiksaatorkäepide
12. Osuti
13. Skaala
14. Pöördlaud
15. Liikumatu saelaud
16. Piirdesiin
16a. Nihutatav piirdesiin
16b. Fiksaatorpolt
17. Laastupüüdekott
elektri- 18. Skaala
19. Osuti
20. Tõmbejuhiku fiksaatorpolt
21. Tõmbejuhik
22. Fiksaatorpolt
23. Kindlustuspolt
24. Polt lõikesügavuse piiramiseks
24a. Rihvelmutter
25. Piiraja lõikesügavuse piiramiseks
26. Häälestuspolt (90°)
26a. Kindlustusmutter
27. Häälestuspolt (45°)
27a. Kindlustusmutter
28. Äärikpolt
29. Välisäärik
30. Saevõlli tõkis
31. Siseäärik
32. Laser
33. Sisse-/väljalüliti laser
34. Fikseerimisasendi hoob
35. Ümberkukkumiskaitse
36. Häälestuspolt
37. Kaablihoidik
38. Valikulüliti pöördearv
A.) 90° piirdenurgik (ei sisaldu tarnekomplektis)
B.) 45° piirdenurgik (ei sisaldu tarnekomplektis)
C.) Sisekuuskantvõti 6 mm
D.) Ristpeakruvi (laser)

3. Tarnekomplekt

• Otsamis-, tõmbe ja eerungisaag
• 1 x pingutusseadis (7) (eelmonteeritud)
• 2 x töödetaili alus (8) (eelmonteeritud)
EE | 67
