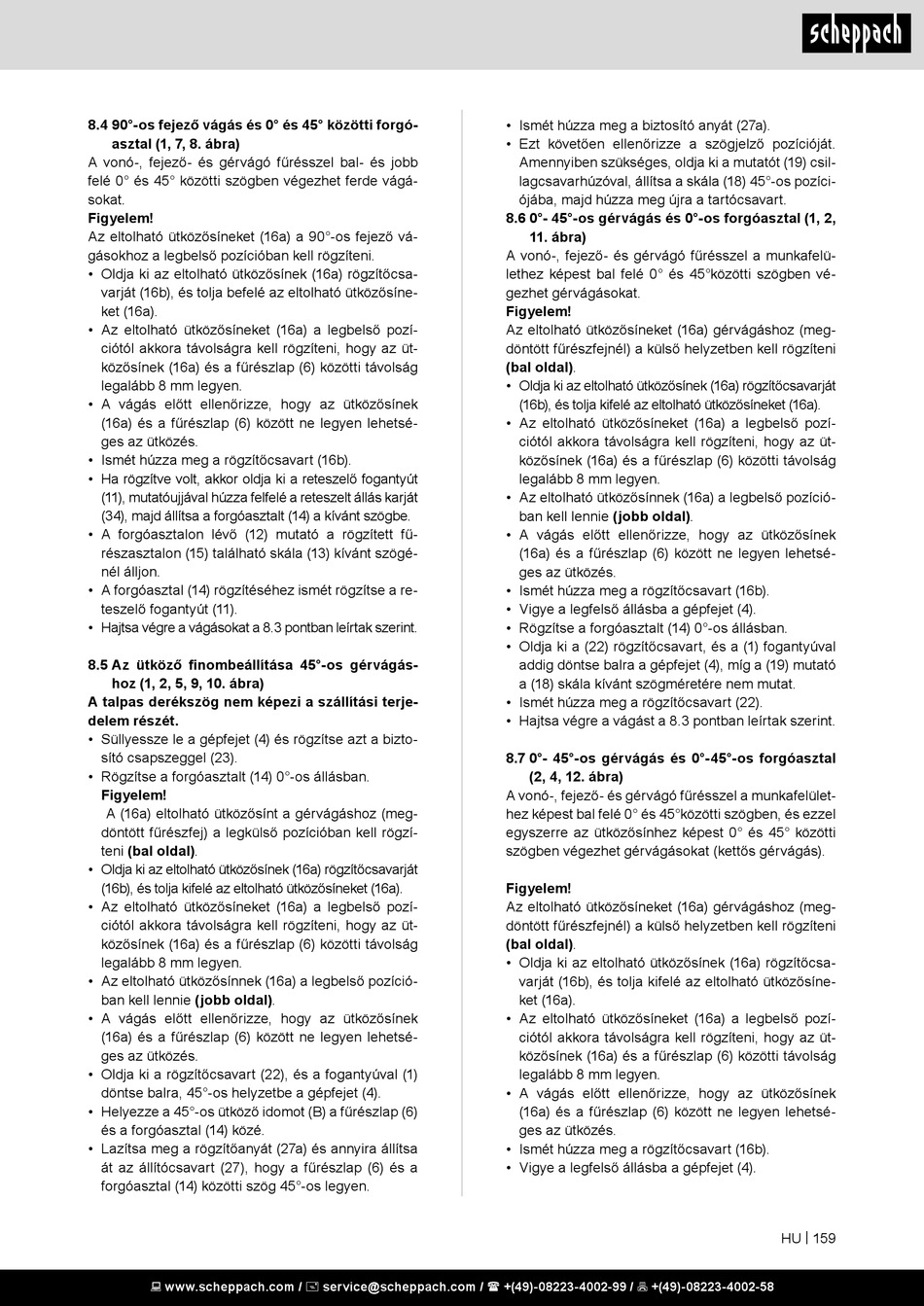

8.4 90°-os fejező vágás és 0° és 45° közötti forgó-
asztal (1, 7, 8. ábra)
A vonó-, fejező- és gérvágó fűrésszel bal- és jobb
felé 0° és 45° közötti szögben végezhet ferde vágá-
sokat.
Figyelem!
Az eltolható ütközősíneket (16a) a 90°-os fejező vá-
gásokhoz a legbelső pozícióban kell rögzíteni.
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja befelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Ha rögzítve volt, akkor oldja ki a reteszelő fogantyút
(11), mutatóujjával húzza felfelé a reteszelt állás karját
(34), majd állítsa a forgóasztalt (14) a kívánt szögbe.
• A forgóasztalon lévő (12) mutató a rögzített fű-
részasztalon (15) található skála (13) kívánt szögé-
nél álljon.
• A forgóasztal (14) rögzítéséhez ismét rögzítse a re-
teszelő fogantyút (11).
• Hajtsa végre a vágásokat a 8.3 pontban leírtak szerint.
8.5 Az ütköző finombeállítása 45°-os gérvágás-
hoz (1, 2, 5, 9, 10. ábra)
A talpas derékszög nem képezi a szállítási terje-
delem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a bizto-
sító csapszeggel (23).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
Figyelem!
A (16a) eltolható ütközősínt a gérvágáshoz (meg-
döntött fűrészfej) a legkülső pozícióban kell rögzí-
teni (bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsavarját
(16b), és tolja kifelé az eltolható ütközősíneket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Oldja ki a rögzítőcsavart (22), és a fogantyúval (1)
döntse balra, 45°-os helyzetbe a gépfejet (4).
• Helyezze a 45°-os ütköző idomot (B) a fűrészlap (6)
és a forgóasztal (14) közé.
• Lazítsa meg a rögzítőanyát (27a) és annyira állítsa
át az állítócsavart (27), hogy a fűrészlap (6) és a
forgóasztal (14) közötti szög 45°-os legyen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ismét húzza meg a biztosító anyát (27a).
• Ezt követően ellenőrizze a szögjelző pozícióját.
Amennyiben szükséges, oldja ki a mutatót (19) csil-
lagcsavarhúzóval, állítsa a skála (18) 45°-os pozíci-
ójába, majd húzza meg újra a tartócsavart.
8.6 0°- 45°-os gérvágás és 0°-os forgóasztal (1, 2,
11. ábra)
A vonó-, fejező- és gérvágó fűrésszel a munkafelü-
lethez képest bal felé 0° és 45°közötti szögben vé-
gezhet gérvágásokat.
Figyelem!
Az eltolható ütközősíneket (16a) gérvágáshoz (meg-
döntött fűrészfejnél) a külső helyzetben kell rögzíteni
(bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsavarját
(16b), és tolja kifelé az eltolható ütközősíneket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• Az eltolható ütközősínnek (16a) a legbelső pozíció-
ban kell lennie (jobb oldal).
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a (22) rögzítőcsavart, és a (1) fogantyúval
addig döntse balra a gépfejet (4), míg a (19) mutató
a (18) skála kívánt szögméretére nem mutat.
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágást a 8.3 pontban leírtak szerint.
8.7 0°- 45°-os gérvágás és 0°-45°-os forgóasztal
(2, 4, 12. ábra)
A vonó-, fejező- és gérvágó fűrésszel a munkafelület-
hez képest bal felé 0° és 45°közötti szögben, és ezzel
egyszerre az ütközősínhez képest 0° és 45° közötti
szögben végezhet gérvágásokat (kettős gérvágás).
Figyelem!
Az eltolható ütközősíneket (16a) gérvágáshoz (meg-
döntött fűrészfejnél) a külső helyzetben kell rögzíteni
(bal oldal).
• Oldja ki az eltolható ütközősínek (16a) rögzítőcsa-
varját (16b), és tolja kifelé az eltolható ütközősíne-
ket (16a).
• Az eltolható ütközősíneket (16a) a legbelső pozí-
ciótól akkora távolságra kell rögzíteni, hogy az üt-
közősínek (16a) és a fűrészlap (6) közötti távolság
legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősínek
(16a) és a fűrészlap (6) között ne legyen lehetsé-
ges az ütközés.
• Ismét húzza meg a rögzítőcsavart (16b).
• Vigye a legfelső állásba a gépfejet (4).
