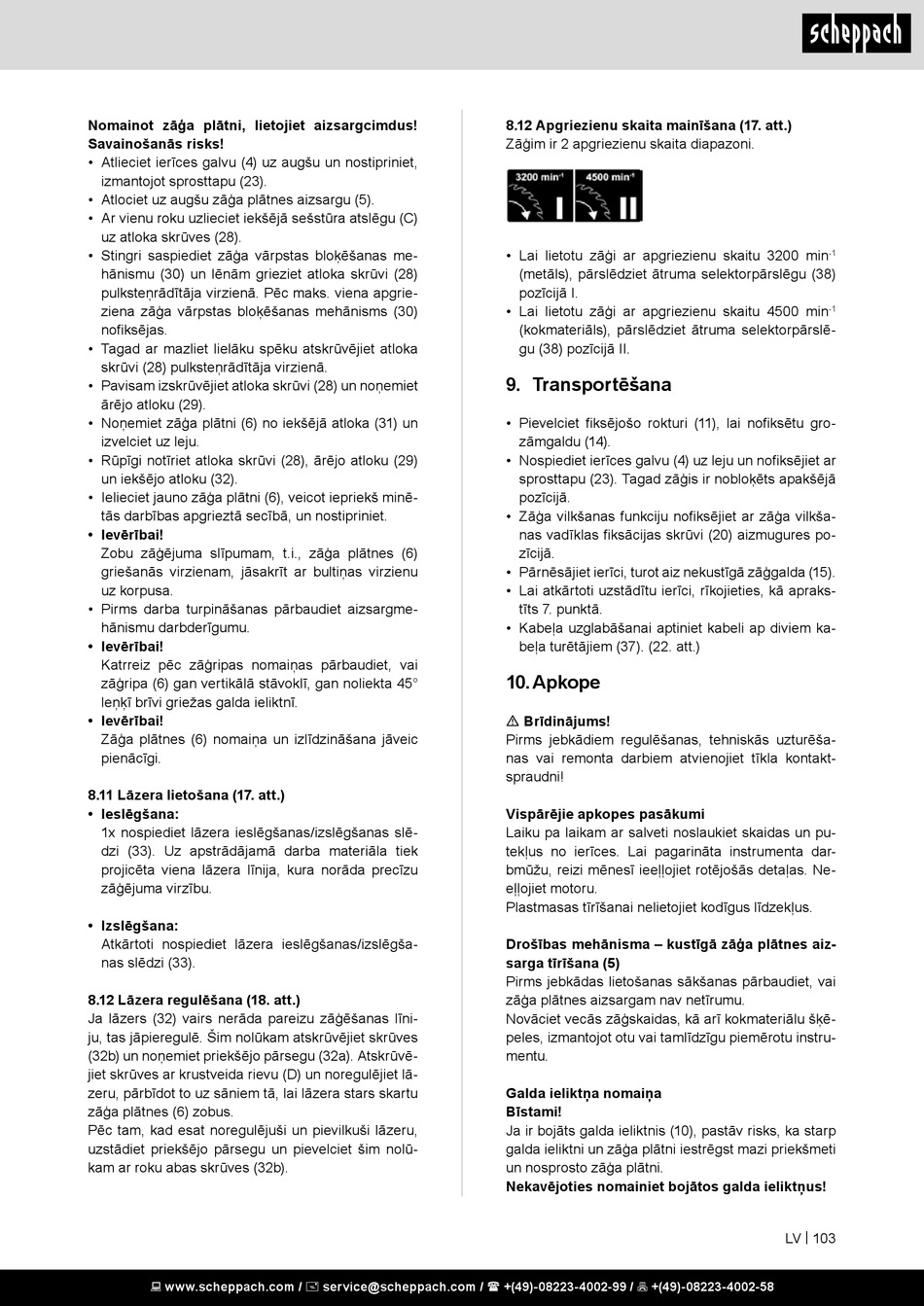

Nomainot zāģa plātni, lietojiet aizsargcimdus!
Savainošanās risks!
• Atlieciet ierīces galvu (4) uz augšu un nostipriniet,
izmantojot sprosttapu (23).
• Atlociet uz augšu zāģa plātnes aizsargu (5).
• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (C)
uz atloka skrūves (28).
• Stingri saspiediet zāģa vārpstas bloķēšanas me-
hānismu (30) un lēnām grieziet atloka skrūvi (28)
pulksteņrādītāja virzienā. Pēc maks. viena apgrie-
ziena zāģa vārpstas bloķēšanas mehānisms (30)
nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka
skrūvi (28) pulksteņrādītāja virzienā.
• Pavisam izskrūvējiet atloka skrūvi (28) un noņemiet
ārējo atloku (29).
• Noņemiet zāģa plātni (6) no iekšējā atloka (31) un
izvelciet uz leju.
• Rūpīgi notīriet atloka skrūvi (28), ārējo atloku (29)
un iekšējo atloku (32).
• Ielieciet jauno zāģa plātni (6), veicot iepriekš minē-
tās darbības apgrieztā secībā, un nostipriniet.
• Ievērībai!
Zobu zāģējuma slīpumam, t.i., zāģa plātnes (6)
griešanās virzienam, jāsakrīt ar bultiņas virzienu
uz korpusa.
• Pirms darba turpināšanas pārbaudiet aizsargme-
hānismu darbderīgumu.
• Ievērībai!
Katrreiz pēc zāģripas nomaiņas pārbaudiet, vai
zāģripa (6) gan vertikālā stāvoklī, gan noliekta 45°
leņķī brīvi griežas galda ieliktnī.
• Ievērībai!
Zāģa plātnes (6) nomaiņa un izlīdzināšana jāveic
pienācīgi.
8.11 Lāzera lietošana (17. att.)
• Ieslēgšana:
1x nospiediet lāzera ieslēgšanas/izslēgšanas slē-
dzi (33). Uz apstrādājamā darba materiāla tiek
projicēta viena lāzera līnija, kura norāda precīzu
zāģējuma virzību.
• Izslēgšana:
Atkārtoti nospiediet lāzera ieslēgšanas/izslēgša-
nas slēdzi (33).
8.12 Lāzera regulēšana (18. att.)
Ja lāzers (32) vairs nerāda pareizu zāģēšanas līni-
ju, tas jāpieregulē. Šim nolūkam atskrūvējiet skrūves
(32b) un noņemiet priekšējo pārsegu (32a). Atskrūvē-
jiet skrūves ar krustveida rievu (D) un noregulējiet lā-
zeru, pārbīdot to uz sāniem tā, lai lāzera stars skartu
zāģa plātnes (6) zobus.
Pēc tam, kad esat noregulējuši un pievilkuši lāzeru,
uzstādiet priekšējo pārsegu un pievelciet šim nolū-
kam ar roku abas skrūves (32b).
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
8.12 Apgriezienu skaita mainīšana (17. att.)
Zāģim ir 2 apgriezienu skaita diapazoni.
• Lai lietotu zāģi ar apgriezienu skaitu 3200 min
(metāls), pārslēdziet ātruma selektorpārslēgu (38)
pozīcijā I.
• Lai lietotu zāģi ar apgriezienu skaitu 4500 min
(kokmateriāls), pārslēdziet ātruma selektorpārslē-
gu (38) pozīcijā II.
9. Transportēšana
• Pievelciet fiksējošo rokturi (11), lai nofiksētu gro-
zāmgaldu (14).
• Nospiediet ierīces galvu (4) uz leju un nofiksējiet ar
sprosttapu (23). Tagad zāģis ir nobloķēts apakšējā
pozīcijā.
• Zāģa vilkšanas funkciju nofiksējiet ar zāģa vilkša-
nas vadīklas fiksācijas skrūvi (20) aizmugures po-
zīcijā.
• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).
• Lai atkārtoti uzstādītu ierīci, rīkojieties, kā apraks-
tīts 7. punktā.
• Kabeļa uzglabāšanai aptiniet kabeli ap diviem ka-
beļa turētājiem (37). (22. att.)

10. Apkope

m Brīdinājums!
Pirms jebkādiem regulēšanas, tehniskās uzturēša-
nas vai remonta darbiem atvienojiet tīkla kontakt-
spraudni!
Vispārējie apkopes pasākumi
Laiku pa laikam ar salveti noslaukiet skaidas un pu-
tekļus no ierīces. Lai pagarināta instrumenta dar-
bmūžu, reizi mēnesī ieeļļojiet rotējošās detaļas. Ne-
eļļojiet motoru.
Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.
Drošības mehānisma – kustīgā zāģa plātnes aiz-
sarga tīrīšana (5)
Pirms jebkādas lietošanas sākšanas pārbaudiet, vai
zāģa plātnes aizsargam nav netīrumu.
Novāciet vecās zāģskaidas, kā arī kokmateriālu šķē-
peles, izmantojot otu vai tamlīdzīgu piemērotu instru-
mentu.
Galda ieliktņa nomaiņa
Bīstami!
Ja ir bojāts galda ieliktnis (10), pastāv risks, ka starp
galda ieliktni un zāģa plātni iestrēgst mazi priekšmeti
un nosprosto zāģa plātni.
Nekavējoties nomainiet bojātos galda ieliktņus!
-1
-1
LV | 103
