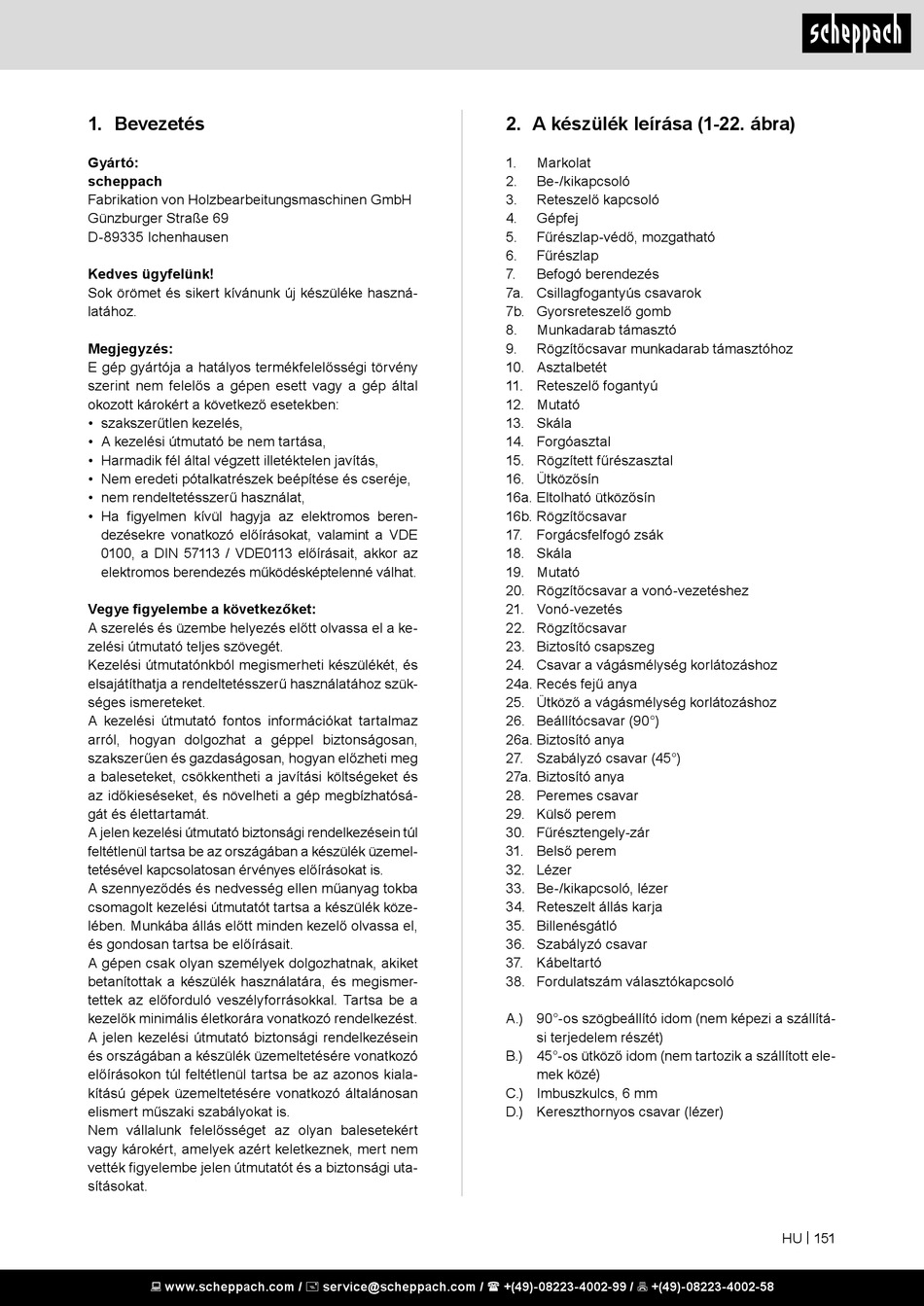

1. Bevezetés
Gyártó:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Kedves ügyfelünk!
Sok örömet és sikert kívánunk új készüléke haszná-
latához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény
szerint nem felelős a gépen esett vagy a gép által
okozott károkért a következő esetekben:
• szakszerűtlen kezelés,
• A kezelési útmutató be nem tartása,
• Harmadik fél által végzett illetéktelen javítás,
• Nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat,
• Ha figyelmen kívül hagyja az elektromos beren-
dezésekre vonatkozó előírásokat, valamint a VDE
0100, a DIN 57113 / VDE0113 előírásait, akkor az
elektromos berendezés működésképtelenné válhat.
Vegye figyelembe a következőket:
A szerelés és üzembe helyezés előtt olvassa el a ke-
zelési útmutató teljes szövegét.
Kezelési útmutatónkból megismerheti készülékét, és
elsajátíthatja a rendeltetésszerű használatához szük-
séges ismereteket.
A kezelési útmutató fontos információkat tartalmaz
arról, hogyan dolgozhat a géppel biztonságosan,
szakszerűen és gazdaságosan, hogyan előzheti meg
a baleseteket, csökkentheti a javítási költségeket és
az időkieséseket, és növelheti a gép megbízhatósá-
gát és élettartamát.
A jelen kezelési útmutató biztonsági rendelkezésein túl
feltétlenül tartsa be az országában a készülék üzemel-
tetésével kapcsolatosan érvényes előírásokat is.
A szennyeződés és nedvesség ellen műanyag tokba
csomagolt kezelési útmutatót tartsa a készülék köze-
lében. Munkába állás előtt minden kezelő olvassa el,
és gondosan tartsa be előírásait.
A gépen csak olyan személyek dolgozhatnak, akiket
betanítottak a készülék használatára, és megismer-
tettek az előforduló veszélyforrásokkal. Tartsa be a
kezelők minimális életkorára vonatkozó rendelkezést.
A jelen kezelési útmutató biztonsági rendelkezésein
és országában a készülék üzemeltetésére vonatkozó
előírásokon túl feltétlenül tartsa be az azonos kiala-
kítású gépek üzemeltetésére vonatkozó általánosan
elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért
vagy károkért, amelyek azért keletkeznek, mert nem
vették figyelembe jelen útmutatót és a biztonsági uta-
sításokat.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. A készülék leírása (1-22. ábra)
1. Markolat
2. Be-/kikapcsoló
3. Reteszelő kapcsoló
4. Gépfej
5. Fűrészlap-védő, mozgatható
6. Fűrészlap
7. Befogó berendezés
7a. Csillagfogantyús csavarok
7b. Gyorsreteszelő gomb
8. Munkadarab támasztó
9. Rögzítőcsavar munkadarab támasztóhoz
10. Asztalbetét
11. Reteszelő fogantyú
12. Mutató
13. Skála
14. Forgóasztal
15. Rögzített fűrészasztal
16. Ütközősín
16a. Eltolható ütközősín
16b. Rögzítőcsavar
17. Forgácsfelfogó zsák
18. Skála
19. Mutató
20. Rögzítőcsavar a vonó-vezetéshez
21. Vonó-vezetés
22. Rögzítőcsavar
23. Biztosító csapszeg
24. Csavar a vágásmélység korlátozáshoz
24a. Recés fejű anya
25. Ütköző a vágásmélység korlátozáshoz
26. Beállítócsavar (90°)
26a. Biztosító anya
27. Szabályzó csavar (45°)
27a. Biztosító anya
28. Peremes csavar
29. Külső perem
30. Fűrésztengely-zár
31. Belső perem
32. Lézer
33. Be-/kikapcsoló, lézer
34. Reteszelt állás karja
35. Billenésgátló
36. Szabályzó csavar
37. Kábeltartó
38. Fordulatszám választókapcsoló
A.) 90°-os szögbeállító idom (nem képezi a szállítá-
si terjedelem részét)
B.) 45°-os ütköző idom (nem tartozik a szállított ele-
mek közé)
C.) Imbuszkulcs, 6 mm
D.) Kereszthornyos csavar (lézer)
