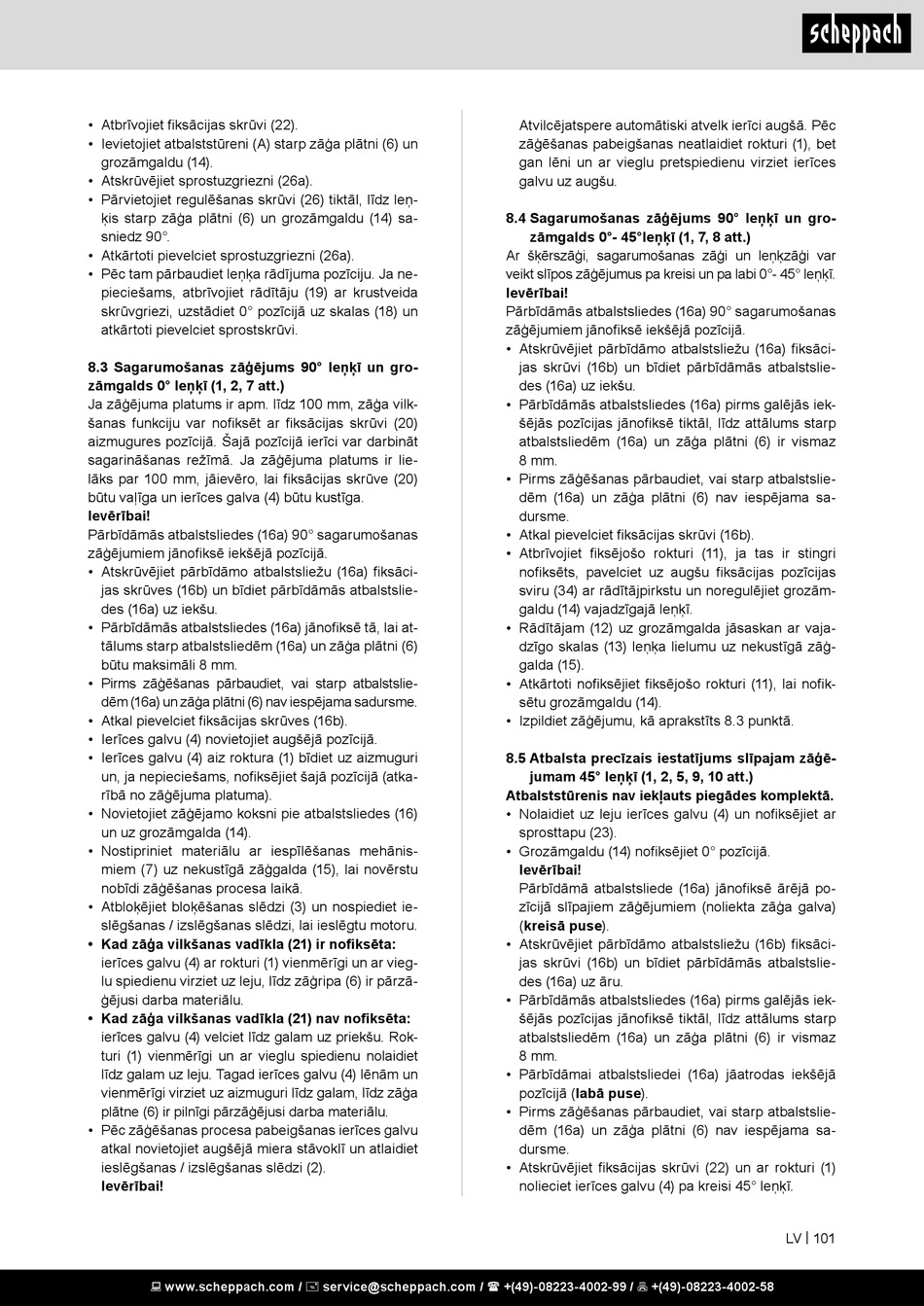

• Atbrīvojiet fiksācijas skrūvi (22).
• Ievietojiet atbalststūreni (A) starp zāģa plātni (6) un
grozāmgaldu (14).
• Atskrūvējiet sprostuzgriezni (26a).
• Pārvietojiet regulēšanas skrūvi (26) tiktāl, līdz leņ-
ķis starp zāģa plātni (6) un grozāmgaldu (14) sa-
sniedz 90°.
• Atkārtoti pievelciet sprostuzgriezni (26a).
• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne-
pieciešams, atbrīvojiet rādītāju (19) ar krustveida
skrūvgriezi, uzstādiet 0° pozīcijā uz skalas (18) un
atkārtoti pievelciet sprostskrūvi.
8.3 Sagarumošanas zāģējums 90° leņķī un gro-
zāmgalds 0° leņķī (1, 2, 7 att.)
Ja zāģējuma platums ir apm. līdz 100 mm, zāģa vilk-
šanas funkciju var nofiksēt ar fiksācijas skrūvi (20)
aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt
sagarināšanas režīmā. Ja zāģējuma platums ir lie-
lāks par 100 mm, jāievēro, lai fiksācijas skrūve (20)
būtu vaļīga un ierīces galva (4) būtu kustīga.
Ievērībai!
Pārbīdāmās atbalstsliedes (16a) 90° sagarumošanas
zāģējumiem jānofiksē iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmo atbalstsliežu (16a) fiksāci-
jas skrūves (16b) un bīdiet pārbīdāmās atbalstslie-
des (16a) uz iekšu.
• Pārbīdāmās atbalstsliedes (16a) jānofiksē tā, lai at-
tālums starp atbalstsliedēm (16a) un zāģa plātni (6)
būtu maksimāli 8 mm.
• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie-
dēm (16a) un zāģa plātni (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūves (16b).
• Ierīces galvu (4) novietojiet augšējā pozīcijā.
• Ierīces galvu (4) aiz roktura (1) bīdiet uz aizmuguri
un, ja nepieciešams, nofiksējiet šajā pozīcijā (atka-
rībā no zāģējuma platuma).
• Novietojiet zāģējamo koksni pie atbalstsliedes (16)
un uz grozāmgalda (14).
• Nostipriniet materiālu ar iespīlēšanas mehānis-
miem (7) uz nekustīgā zāģgalda (15), lai novērstu
nobīdi zāģēšanas procesa laikā.
• Atbloķējiet bloķēšanas slēdzi (3) un nospiediet ie-
slēgšanas / izslēgšanas slēdzi, lai ieslēgtu motoru.
• Kad zāģa vilkšanas vadīkla (21) ir nofiksēta:
ierīces galvu (4) ar rokturi (1) vienmērīgi un ar vieg-
lu spiedienu virziet uz leju, līdz zāģripa (6) ir pārzā-
ģējusi darba materiālu.
• Kad zāģa vilkšanas vadīkla (21) nav nofiksēta:
ierīces galvu (4) velciet līdz galam uz priekšu. Rok-
turi (1) vienmērīgi un ar vieglu spiedienu nolaidiet
līdz galam uz leju. Tagad ierīces galvu (4) lēnām un
vienmērīgi virziet uz aizmuguri līdz galam, līdz zāģa
plātne (6) ir pilnīgi pārzāģējusi darba materiālu.
• Pēc zāģēšanas procesa pabeigšanas ierīces galvu
atkal novietojiet augšējā miera stāvoklī un atlaidiet
ieslēgšanas / izslēgšanas slēdzi (2).
Ievērībai!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Atvilcējatspere automātiski atvelk ierīci augšā. Pēc
zāģēšanas pabeigšanas neatlaidiet rokturi (1), bet
gan lēni un ar vieglu pretspiedienu virziet ierīces
galvu uz augšu.
8.4 Sagarumošanas zāģējums 90° leņķī un gro-
zāmgalds 0°- 45°leņķī (1, 7, 8 att.)
Ar šķērszāģi, sagarumošanas zāģi un leņķzāģi var
veikt slīpos zāģējumus pa kreisi un pa labi 0°- 45° leņķī.
Ievērībai!
Pārbīdāmās atbalstsliedes (16a) 90° sagarumošanas
zāģējumiem jānofiksē iekšējā pozīcijā.
• Atskrūvējiet pārbīdāmo atbalstsliežu (16a) fiksāci-
jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie-
des (16a) uz iekšu.
• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek-
šējās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedēm (16a) un zāģa plātni (6) ir vismaz
8 mm.
• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie-
dēm (16a) un zāģa plātni (6) nav iespējama sa-
dursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• Atbrīvojiet fiksējošo rokturi (11), ja tas ir stingri
nofiksēts, pavelciet uz augšu fiksācijas pozīcijas
sviru (34) ar rādītājpirkstu un noregulējiet grozām-
galdu (14) vajadzīgajā leņķī.
• Rādītājam (12) uz grozāmgalda jāsaskan ar vaja-
dzīgo skalas (13) leņķa lielumu uz nekustīgā zāģ-
galda (15).
• Atkārtoti nofiksējiet fiksējošo rokturi (11), lai nofik-
sētu grozāmgaldu (14).
• Izpildiet zāģējumu, kā aprakstīts 8.3 punktā.
8.5 Atbalsta precīzais iestatījums slīpajam zāģē-
jumam 45° leņķī (1, 2, 5, 9, 10 att.)
Atbalststūrenis nav iekļauts piegādes komplektā.
• Nolaidiet uz leju ierīces galvu (4) un nofiksējiet ar
sprosttapu (23).
• Grozāmgaldu (14) nofiksējiet 0° pozīcijā.
Ievērībai!
Pārbīdāmā atbalstsliede (16a) jānofiksē ārējā po-
zīcijā slīpajiem zāģējumiem (noliekta zāģa galva)
(kreisā puse).
• Atskrūvējiet pārbīdāmo atbalstsliežu (16b) fiksāci-
jas skrūvi (16b) un bīdiet pārbīdāmās atbalstslie-
des (16a) uz āru.
• Pārbīdāmās atbalstsliedes (16a) pirms galējās iek-
šējās pozīcijas jānofiksē tiktāl, līdz attālums starp
atbalstsliedēm (16a) un zāģa plātni (6) ir vismaz
8 mm.
• Pārbīdāmai atbalstsliedei (16a) jāatrodas iekšējā
pozīcijā (labā puse).
• Pirms zāģēšanas pārbaudiet, vai starp atbalstslie-
dēm (16a) un zāģa plātni (6) nav iespējama sa-
dursme.
• Atskrūvējiet fiksācijas skrūvi (22) un ar rokturi (1)
nolieciet ierīces galvu (4) pa kreisi 45° leņķī.
