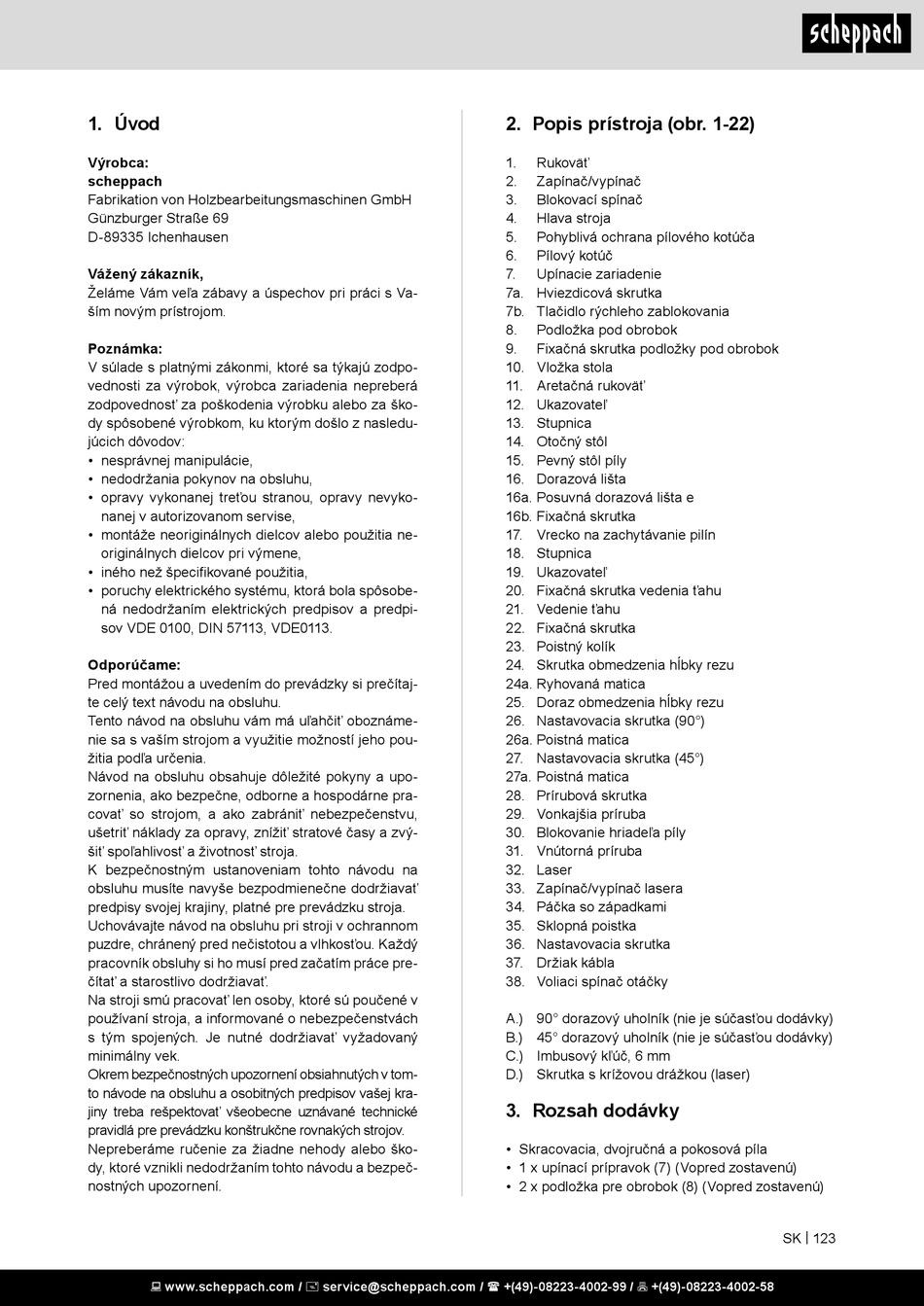

Úvod; Popis Prístroja (Obr. 1-22); Rozsah Dodávky - Scheppach HM90MP Original Bedienungsanleitung Und Ersatzteilliste

1. Úvod
Výrobca:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazník,
Želáme Vám veľa zábavy a úspechov pri práci s Va-
ším novým prístrojom.
Poznámka:
V súlade s platnými zákonmi, ktoré sa týkajú zodpo-
vednosti za výrobok, výrobca zariadenia nepreberá
zodpovednosť za poškodenia výrobku alebo za ško-
dy spôsobené výrobkom, ku ktorým došlo z nasledu-
júcich dôvodov:
• nesprávnej manipulácie,
• nedodržania pokynov na obsluhu,
• opravy vykonanej treťou stranou, opravy nevyko-
nanej v autorizovanom servise,
• montáže neoriginálnych dielcov alebo použitia ne-
originálnych dielcov pri výmene,
• iného než špecifikované použitia,
• poruchy elektrického systému, ktorá bola spôsobe-
ná nedodržaním elektrických predpisov a predpi-
sov VDE 0100, DIN 57113, VDE0113.
Odporúčame:
Pred montážou a uvedením do prevádzky si prečítaj-
te celý text návodu na obsluhu.
Tento návod na obsluhu vám má uľahčiť oboznáme-
nie sa s vaším strojom a využitie možností jeho pou-
žitia podľa určenia.
Návod na obsluhu obsahuje dôležité pokyny a upo-
zornenia, ako bezpečne, odborne a hospodárne pra-
covať so strojom, a ako zabrániť nebezpečenstvu,
ušetriť náklady za opravy, znížiť stratové časy a zvý-
šiť spoľahlivosť a životnosť stroja.
K bezpečnostným ustanoveniam tohto návodu na
obsluhu musíte navyše bezpodmienečne dodržiavať
predpisy svojej krajiny, platné pre prevádzku stroja.
Uchovávajte návod na obsluhu pri stroji v ochrannom
puzdre, chránený pred nečistotou a vlhkosťou. Každý
pracovník obsluhy si ho musí pred začatím práce pre-
čítať a starostlivo dodržiavať.
Na stroji smú pracovať len osoby, ktoré sú poučené v
používaní stroja, a informované o nebezpečenstvách
s tým spojených. Je nutné dodržiavať vyžadovaný
minimálny vek.
Okrem bezpečnostných upozornení obsiahnutých v tom-
to návode na obsluhu a osobitných predpisov vašej kra-
jiny treba rešpektovať všeobecne uznávané technické
pravidlá pre prevádzku konštrukčne rovnakých strojov.
Nepreberáme ručenie za žiadne nehody alebo ško-
dy, ktoré vznikli nedodržaním tohto návodu a bezpeč-
nostných upozornení.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
2. Popis prístroja (obr. 1-22)
1. Rukoväť
2. Zapínač/vypínač
3. Blokovací spínač
4. Hlava stroja
5. Pohyblivá ochrana pílového kotúča
6. Pílový kotúč
7. Upínacie zariadenie
7a. Hviezdicová skrutka
7b. Tlačidlo rýchleho zablokovania
8. Podložka pod obrobok
9. Fixačná skrutka podložky pod obrobok
10. Vložka stola
11. Aretačná rukoväť
12. Ukazovateľ
13. Stupnica
14. Otočný stôl
15. Pevný stôl píly
16. Dorazová lišta
16a. Posuvná dorazová lišta e
16b. Fixačná skrutka
17. Vrecko na zachytávanie pilín
18. Stupnica
19. Ukazovateľ
20. Fixačná skrutka vedenia ťahu
21. Vedenie ťahu
22. Fixačná skrutka
23. Poistný kolík
24. Skrutka obmedzenia hĺbky rezu
24a. Ryhovaná matica
25. Doraz obmedzenia hĺbky rezu
26. Nastavovacia skrutka (90°)
26a. Poistná matica
27. Nastavovacia skrutka (45°)
27a. Poistná matica
28. Prírubová skrutka
29. Vonkajšia príruba
30. Blokovanie hriadeľa píly
31. Vnútorná príruba
32. Laser
33. Zapínač/vypínač lasera
34. Páčka so západkami
35. Sklopná poistka
36. Nastavovacia skrutka
37. Držiak kábla
38. Voliaci spínač otáčky
A.) 90° dorazový uholník (nie je súčasťou dodávky)
B.) 45° dorazový uholník (nie je súčasťou dodávky)
C.) Imbusový kľúč, 6 mm
D.) Skrutka s krížovou drážkou (laser)
3. Rozsah dodávky
• Skracovacia, dvojručná a pokosová píla
• 1 x upínací prípravok (7) (Vopred zostavenú)
• 2 x podložka pre obrobok (8) (Vopred zostavenú)
SK | 123
