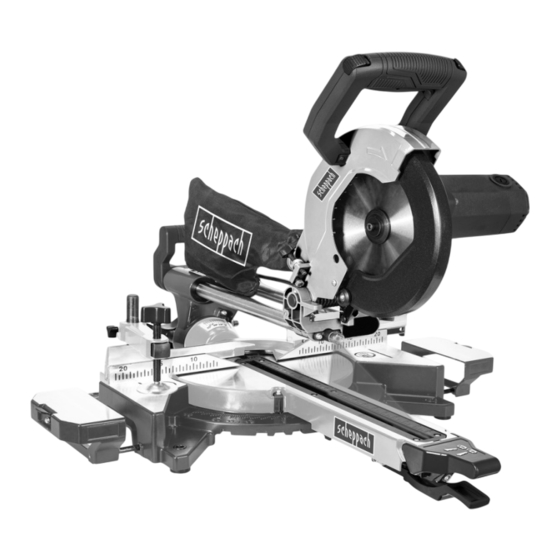

Scheppach HM90MP Original Bedienungsanleitung
Zug-, kapp- und gehrungssäge
Vorschau ausblenden
Andere Handbücher für HM90MP:
- Original bedienungsanleitung und ersatzteilliste (168 Seiten) ,
- Original bedienungsanleitung (29 Seiten) ,
- Originalbetriebsanleitung (132 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Scheppach HM90MP
Inhaltszusammenfassung für Scheppach HM90MP
- Seite 1 Art.Nr. 59012199944 AusgabeNr. 5901219850 Rev.Nr. 09/09/2020 HM90MP Zug-, Kapp- und Gehrungssäge Originalbedienungsanleitung Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 8 mm max. 8 mm www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 5: Erklärung Der Symbole Auf Dem Gerät
Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Achtung! Laserstrahlung Schutzklasse II (Doppelisolierung) Warn- und Sicherheitshinweise beachten! Elektrowerkzeuge nicht zusammen mit dem Hausmüll entsorgen! Das Produkt entspricht den geltenden europäischen Richtlinien. DE | 5 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 6: Inhaltsverzeichnis
Aufbau und Bedienung .............. 14 Transport .................. 17 Wartung ..................17 Lagerung ................... 18 Elektrischer Anschluss .............. 18 Entsorgung und Wiederverwertung .......... 19 Störungsabhilfe ................. 19 6 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 7: Einleitung
Ihres Landes sind die für den Betrieb von halten) baugleichen Maschinen allgemein anerkannten tech- C.) Innensechskantschlüssel, 6 mm nischen Regeln zu beachten. D.) Kreuzschlitzschraube (Laser) DE | 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 8: Lieferumfang
über mögliche gut beleuchtet. Gefahren unterrichtet sein. Unordnung oder unbeleuchtete Arbeitsbereiche Darüber hinaus sind die geltenden Unfallverhütungs- können zu Unfällen führen. vorschriften genauestens einzuhalten. 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Halten Sie Elektrowerkzeuge Von Regen
Sie nach vielfachem Gebrauch vermindert das Risiko eines elektrischen Schla- ges. mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekunden- bruchteilen zu schweren Verletzungen führen. DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 10 Werkstück. Bei ziehendem Schnitt besteht die werkzeugs in unvorhergesehenen Situationen. Gefahr, dass das Sägeblatt am Werkstück auf- steigt und die Sägeblatteinheit dem Bediener gewaltsam entgegengeschleudert wird. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 11 Sägekopf seine untere Lage erreicht Anschlag kommt. hat. Durch die Bremswirkung der Säge kann der Sägekopf ruckartig nach unten gezogen werden, was zu einem Verletzungsrisiko führt. DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 12 Restrisiken auftreten. schen Anforderungen dieser Zug-, Kapp- und • Gefährdung der Gesundheit durch Strom bei Ver- Gehrungssäge entspricht und ordnungsgemäß wendung nicht ordnungsgemäßer Elektro-An- befestigt ist. schlussleitungen. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 13: Technische Daten
Ablauf der Garantiezeit auf. ner Zeit mit konstanter Belastung und einer Leerlauf- zeit zusammen. Die Spieldauer beträgt 10 min, die relative Einschaltdauer beträgt 15% der Spieldauer. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Feinjustierung Des Anschlags Für Kapp
Anschlagschienen (16a) und schie- Sicherungsbolzens (23) aus der Motorhalterung, ben Sie die verschiebbare Anschlagschienen (16a) wird die Säge aus der unteren Stellung entriegelt. nach innen. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 15 • Die verschiebbaren Anschlagschienen (16a) müssen der festziehen. so weit vor der innersten Position arretiert werden, dass der Abstand zwischen den Anschlagschienen (16a) und Sägeblatt (6) mindestens 8 mm beträgt. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 16 Schnitt- schlagschienen (16a) und dem Sägeblatt (6) keine fuge des Sägeblattes entsprechen. Kollision möglich ist. m Verwenden Sie nur Sägeblätter, die mit einer 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 17: Transport
Gefahr, dass sich kleine Gegenstände zwischen ben, montieren Sie die vordere Abdeckung und zie- Tischeinlage und Sägeblatt verklemmen und das Sä- hen hierfür die beiden Schrauben (32b) handfest an. geblatt blockieren. DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 18: Lagerung
• Verlängerungsleitungen bis 25 m Länge müssen kundenseitige Netzanschluss sowie die verwen- einen Querschnitt von 1,5 Quadratmillimeter auf- dete Verlängerungsleitung müssen diesen Vor- weisen. schriften entsprechen. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 19: Entsorgung Und Wiederverwertung
Sägeblatt nachschärfen bzw. geeignetes Sägeblatt oder gewellt. net für die Materialdicke. einsetzen. Werkstück reißt aus Schnittdruck zu hoch bzw. Sägeblatt für Geeignetes Sägeblatt einsetzen. bzw. splittert. Einsatz nicht geeignet. DE | 19 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 20 20 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 21 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 22 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 23: Ce-Konformitätserklärung
