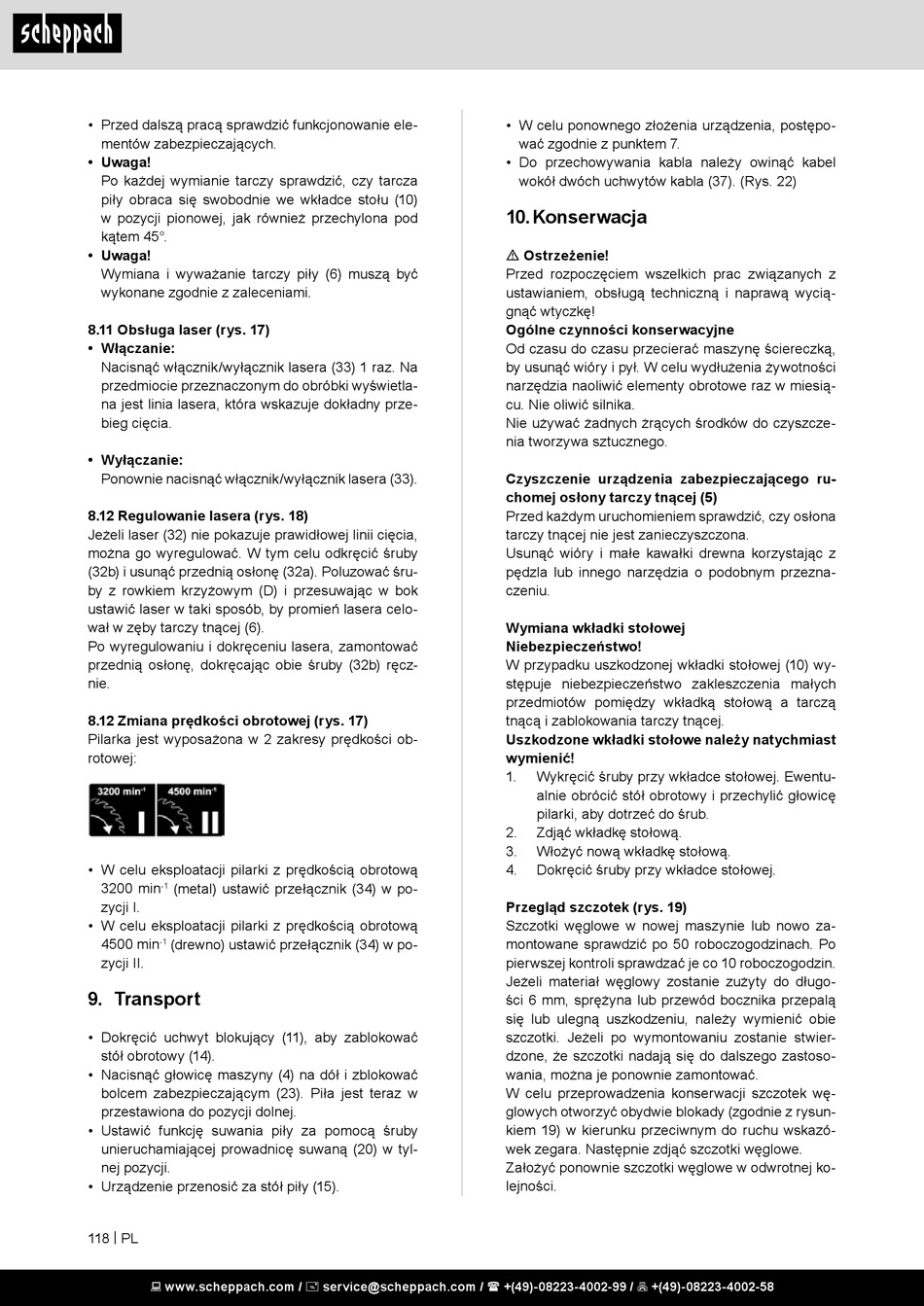

• Przed dalszą pracą sprawdzić funkcjonowanie ele-
mentów zabezpieczających.
• Uwaga!
Po każdej wymianie tarczy sprawdzić, czy tarcza
piły obraca się swobodnie we wkładce stołu (10)
w pozycji pionowej, jak również przechylona pod
kątem 45°.
• Uwaga!
Wymiana i wyważanie tarczy piły (6) muszą być
wykonane zgodnie z zaleceniami.
8.11 Obsługa laser (rys. 17)
• Włączanie:
Nacisnąć włącznik/wyłącznik lasera (33) 1 raz. Na
przedmiocie przeznaczonym do obróbki wyświetla-
na jest linia lasera, która wskazuje dokładny prze-
bieg cięcia.
• Wyłączanie:
Ponownie nacisnąć włącznik/wyłącznik lasera (33).
8.12 Regulowanie lasera (rys. 18)
Jeżeli laser (32) nie pokazuje prawidłowej linii cięcia,
można go wyregulować. W tym celu odkręcić śruby
(32b) i usunąć przednią osłonę (32a). Poluzować śru-
by z rowkiem krzyżowym (D) i przesuwając w bok
ustawić laser w taki sposób, by promień lasera celo-
wał w zęby tarczy tnącej (6).
Po wyregulowaniu i dokręceniu lasera, zamontować
przednią osłonę, dokręcając obie śruby (32b) ręcz-
nie.
8.12 Zmiana prędkości obrotowej (rys. 17)
Pilarka jest wyposażona w 2 zakresy prędkości ob-
rotowej:
• W celu eksploatacji pilarki z prędkością obrotową
3200 min (metal) ustawić przełącznik (34) w po-
-1
zycji I.
• W celu eksploatacji pilarki z prędkością obrotową
4500 min (drewno) ustawić przełącznik (34) w po-
-1
zycji II.

9. Transport

• Dokręcić uchwyt blokujący (11), aby zablokować
stół obrotowy (14).
• Nacisnąć głowicę maszyny (4) na dół i zblokować
bolcem zabezpieczającym (23). Piła jest teraz w
przestawiona do pozycji dolnej.
• Ustawić funkcję suwania piły za pomocą śruby
unieruchamiającej prowadnicę suwaną (20) w tyl-
nej pozycji.
• Urządzenie przenosić za stół piły (15).
118 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• W celu ponownego złożenia urządzenia, postępo-
wać zgodnie z punktem 7.
• Do przechowywania kabla należy owinąć kabel
wokół dwóch uchwytów kabla (37). (Rys. 22)

10. Konserwacja

m Ostrzeżenie!
Przed rozpoczęciem wszelkich prac związanych z
ustawianiem, obsługą techniczną i naprawą wycią-
gnąć wtyczkę!
Ogólne czynności konserwacyjne
Od czasu do czasu przecierać maszynę ściereczką,
by usunąć wióry i pył. W celu wydłużenia żywotności
narzędzia naoliwić elementy obrotowe raz w miesią-
cu. Nie oliwić silnika.
Nie używać żadnych żrących środków do czyszcze-
nia tworzywa sztucznego.
Czyszczenie urządzenia zabezpieczającego ru-
chomej osłony tarczy tnącej (5)
Przed każdym uruchomieniem sprawdzić, czy osłona
tarczy tnącej nie jest zanieczyszczona.
Usunąć wióry i małe kawałki drewna korzystając z
pędzla lub innego narzędzia o podobnym przezna-
czeniu.
Wymiana wkładki stołowej
Niebezpieczeństwo!
W przypadku uszkodzonej wkładki stołowej (10) wy-
stępuje niebezpieczeństwo zakleszczenia małych
przedmiotów pomiędzy wkładką stołową a tarczą
tnącą i zablokowania tarczy tnącej.
Uszkodzone wkładki stołowe należy natychmiast
wymienić!
1. Wykręcić śruby przy wkładce stołowej. Ewentu-
alnie obrócić stół obrotowy i przechylić głowicę
pilarki, aby dotrzeć do śrub.
2. Zdjąć wkładkę stołową.
3. Włożyć nową wkładkę stołową.
4. Dokręcić śruby przy wkładce stołowej.
Przegląd szczotek (rys. 19)
Szczotki węglowe w nowej maszynie lub nowo za-
montowane sprawdzić po 50 roboczogodzinach. Po
pierwszej kontroli sprawdzać je co 10 roboczogodzin.
Jeżeli materiał węglowy zostanie zużyty do długo-
ści 6 mm, sprężyna lub przewód bocznika przepalą
się lub ulegną uszkodzeniu, należy wymienić obie
szczotki. Jeżeli po wymontowaniu zostanie stwier-
dzone, że szczotki nadają się do dalszego zastoso-
wania, można je ponownie zamontować.
W celu przeprowadzenia konserwacji szczotek wę-
glowych otworzyć obydwie blokady (zgodnie z rysun-
kiem 19) w kierunku przeciwnym do ruchu wskazó-
wek zegara. Następnie zdjąć szczotki węglowe.
Założyć ponownie szczotki węglowe w odwrotnej ko-
lejności.
