Allgemeine bauaufsichtliche Zulassung/
Allgemeine Bauartgenehmigung
Nr. Z-8.22-906 vom 17. August 2018

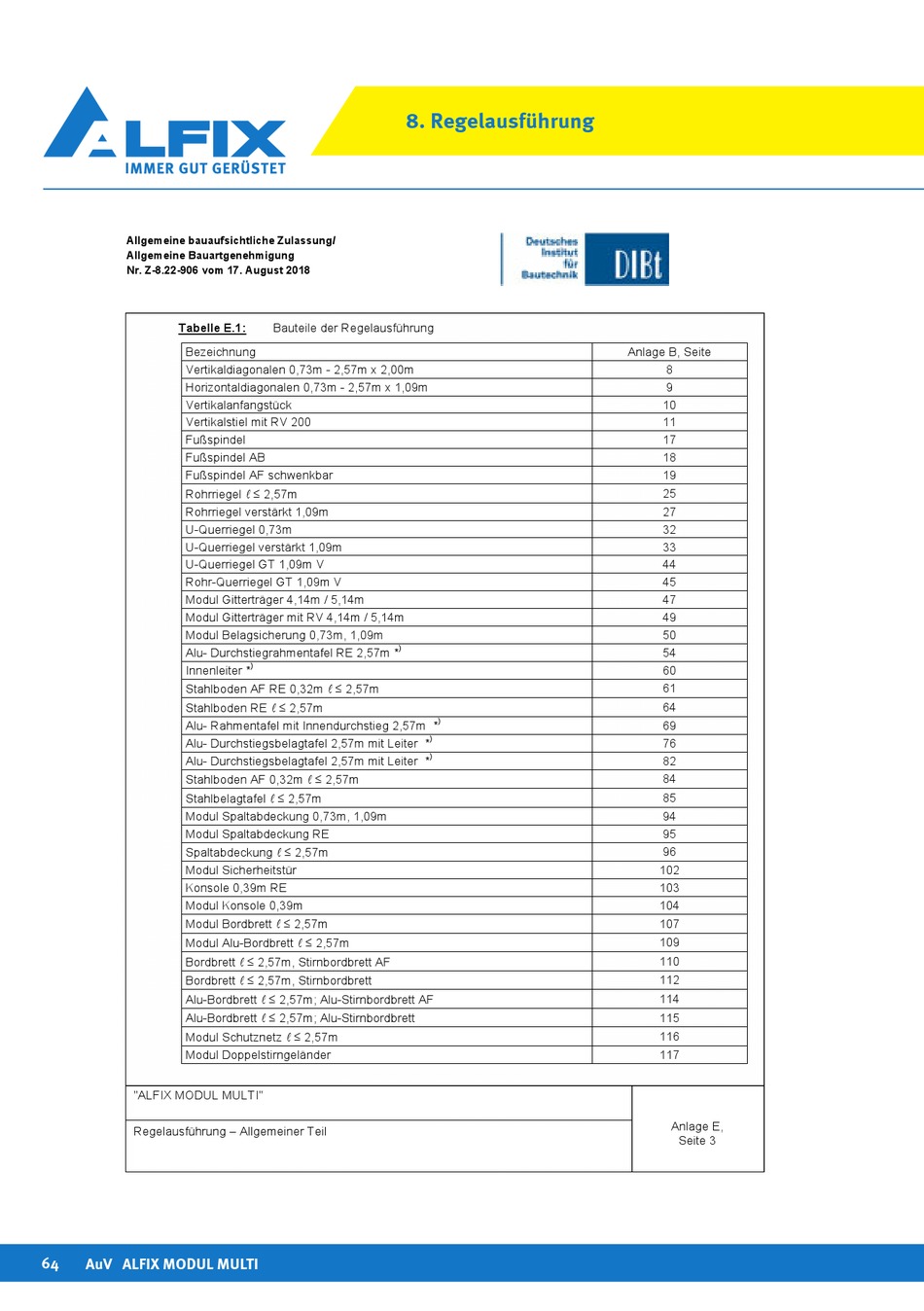

Tabelle E.1:
Bezeichnung
Vertikaldiagonalen 0,73m - 2,57m x 2,00m
Horizontaldiagonalen 0,73m - 2,57m x 1,09m
Vertikalanfangstück
Vertikalstiel mit RV 200
Fußspindel
Fußspindel AB
Fußspindel AF schwenkbar
Rohrriegel ≤ 2,57m
Rohrriegel verstärkt 1,09m
U-Querriegel 0,73m
U-Querriegel verstärkt 1,09m
U-Querriegel GT 1,09m V
Rohr-Querriegel GT 1,09m V
Modul Gitterträger 4,14m / 5,14m
Modul Gitterträger mit RV 4,14m / 5,14m
Modul Belagsicherung 0,73m, 1,09m
Alu- Durchstiegrahmentafel RE 2,57m *
Innenleiter *
Stahlboden AF RE 0,32m ≤ 2,57m
Stahlboden RE ≤ 2,57m
Alu- Rahmentafel mit Innendurchstieg 2,57m *
Alu- Durchstiegsbelagtafel 2,57m mit Leiter *
Alu- Durchstiegsbelagtafel 2,57m mit Leiter *
Stahlboden AF 0,32m ≤ 2,57m
Stahlbelagtafel ≤ 2,57m
Modul Spaltabdeckung 0,73m, 1,09m
Modul Spaltabdeckung RE
Spaltabdeckung ≤ 2,57m
Modul Sicherheitstür
Konsole 0,39m RE
Modul Konsole 0,39m
Modul Bordbrett ≤ 2,57m
Modul Alu-Bordbrett ≤ 2,57m
Bordbrett ≤ 2,57m, Stirnbordbrett AF
Bordbrett ≤ 2,57m, Stirnbordbrett
Alu-Bordbrett ≤ 2,57m; Alu-Stirnbordbrett AF
Alu-Bordbrett ≤ 2,57m; Alu-Stirnbordbrett
Modul Schutznetz ≤ 2,57m
Modul Doppelstirngeländer
"ALFIX MODUL MULTI"
Regelausführung – Allgemeiner Teil
Z58585.16
64
AuV ALFIX MODUL MULTI
8. Regelausführung
Bauteile der Regelausführung
)
)
)
)
)
Anlage B, Seite
8
9
10
11
17
18
19
25
27
32
33
44
45
47
49
50
54
60
61
64
69
76
82
84
85
94
95
96
102
103
104
107
109
110
112
114
115
116
117
Anlage E,
Seite 3
1.8.22-32/16
