3. Hinweise

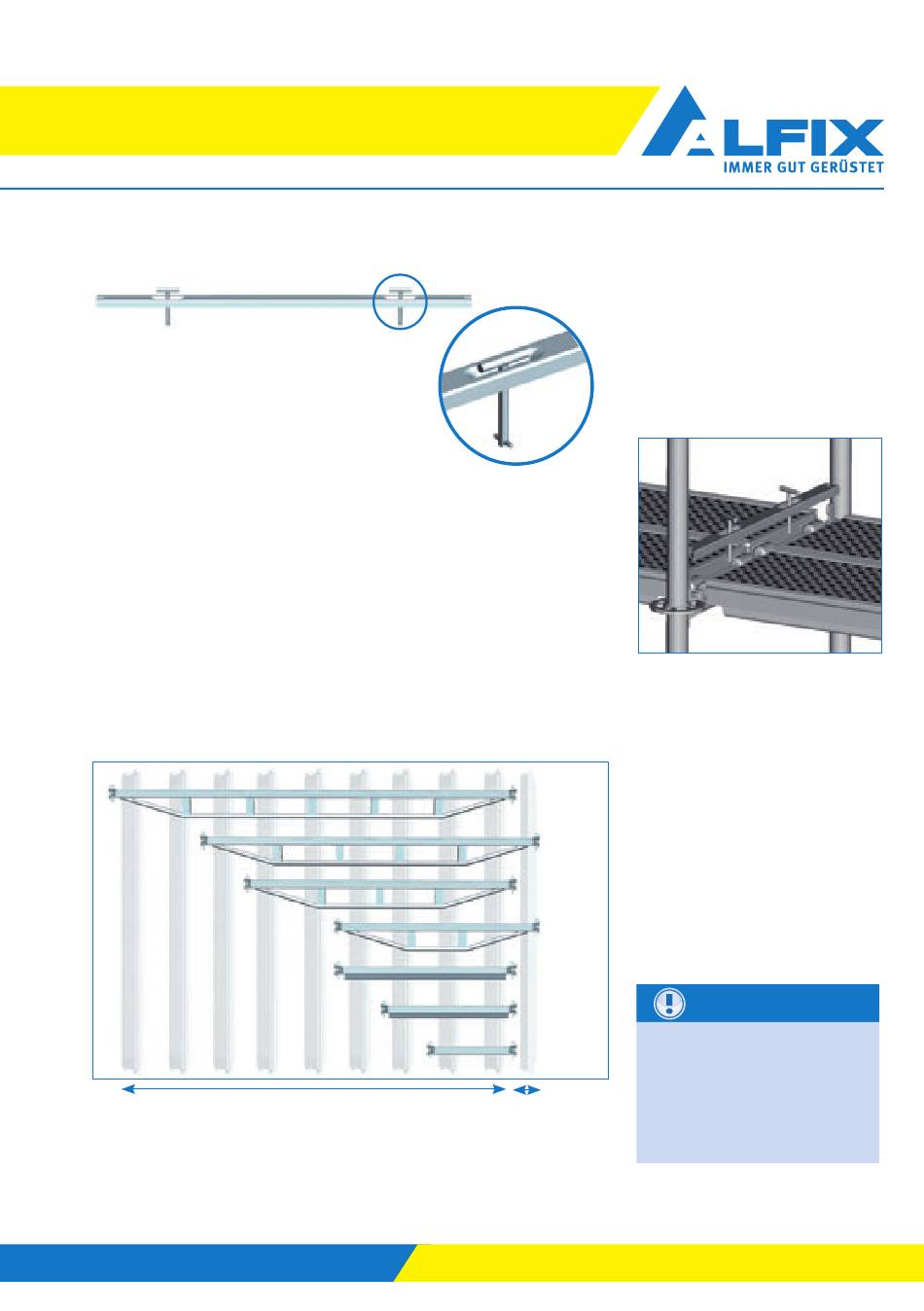

Belagsicherung mit T-förmigen Bolzen
Beläge 9 x 0,32 m
Anwendungsbeispiel U-Doppelriegel 1,57 m: 4 x 0,32 m Beläge + 1 x 0,19 m Belag
Hinweis: Je 2 x 0,32 Beläge können durch 1 x 0,61 m Belag ersetzt werden
Belagsicherung
Die Montage der Belagsiche-
rung erfolgt nach dem Einbau
der Beläge. Die Abhubsicherung
wird durch das Verdrehen der
T-förmigen Bolzen, bis diese
einrasten, sichergestellt.
U-Riegel
3,07 m
Die U-Riegel zur Aufnahme der
Systembeläge sind in verschie-
2,57 m
denen Längen verfügbar. Aus
der Übersicht (links) geht die
2,07 m
mögliche Belegung der einzel-
1,57 m
nen U-Riegel mit den Gerüstbe-
lägen hervor.
1,40 m
1,09m
Die U-Riegel weisen unter-
0,73 m
schiedliche Lastannahmen
(Einzellast/Streckenlast) auf!
Belag 1 x 0,19 m
Diese Werte finden Sie, als
Grundlage für eine statische
Berechnung , auf Seite 80.
AuV ALFIX MODUL MULTI
ACHTUNG
13
